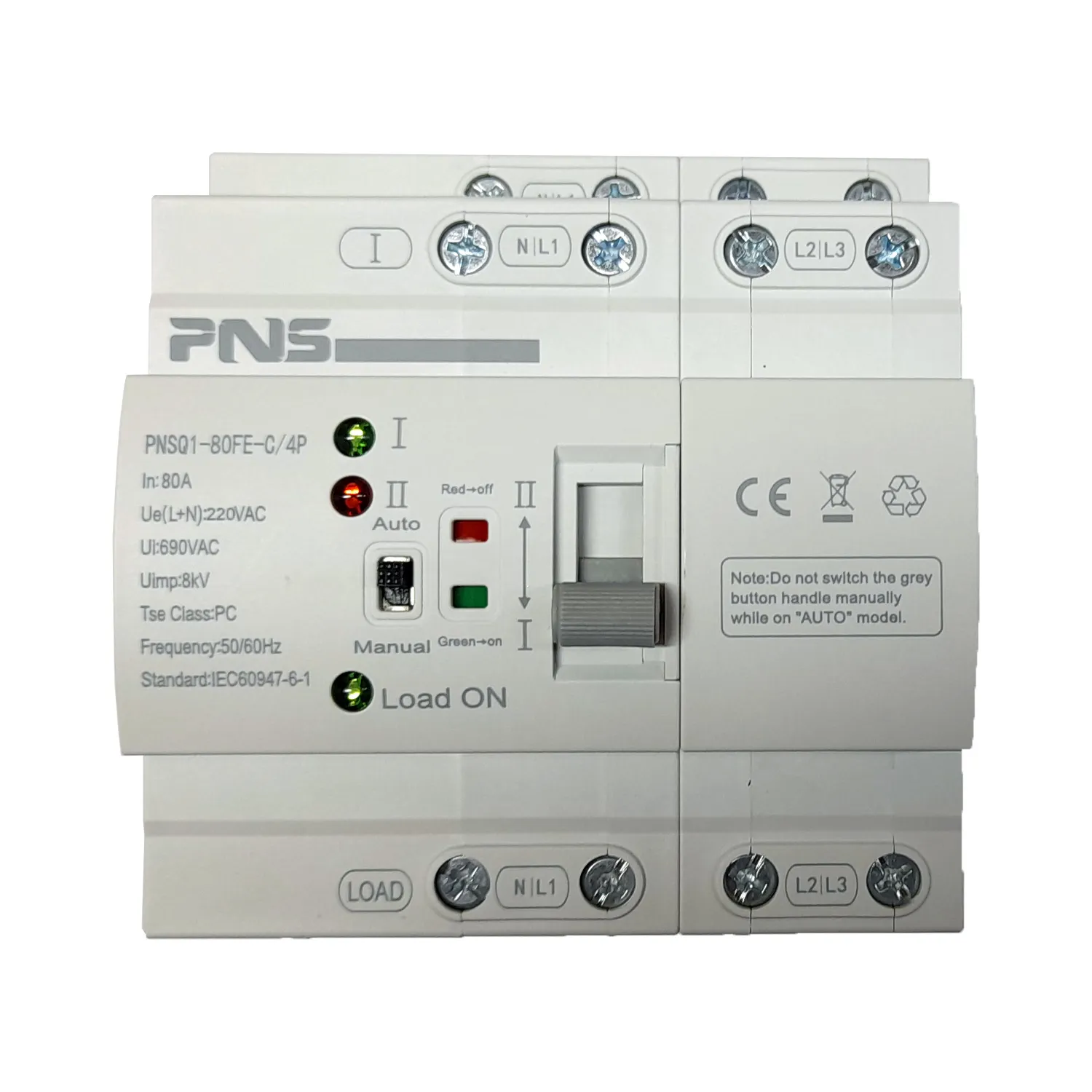

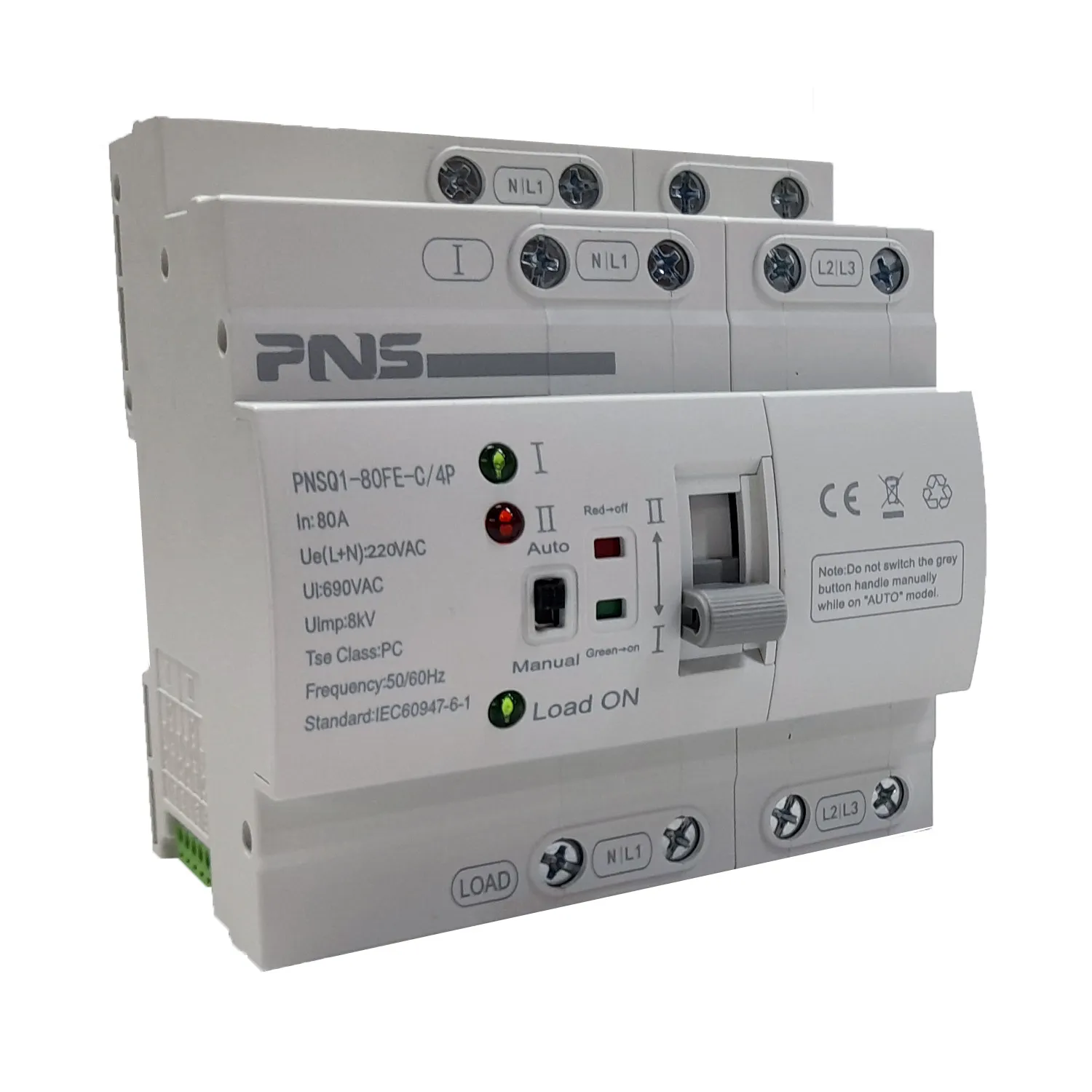

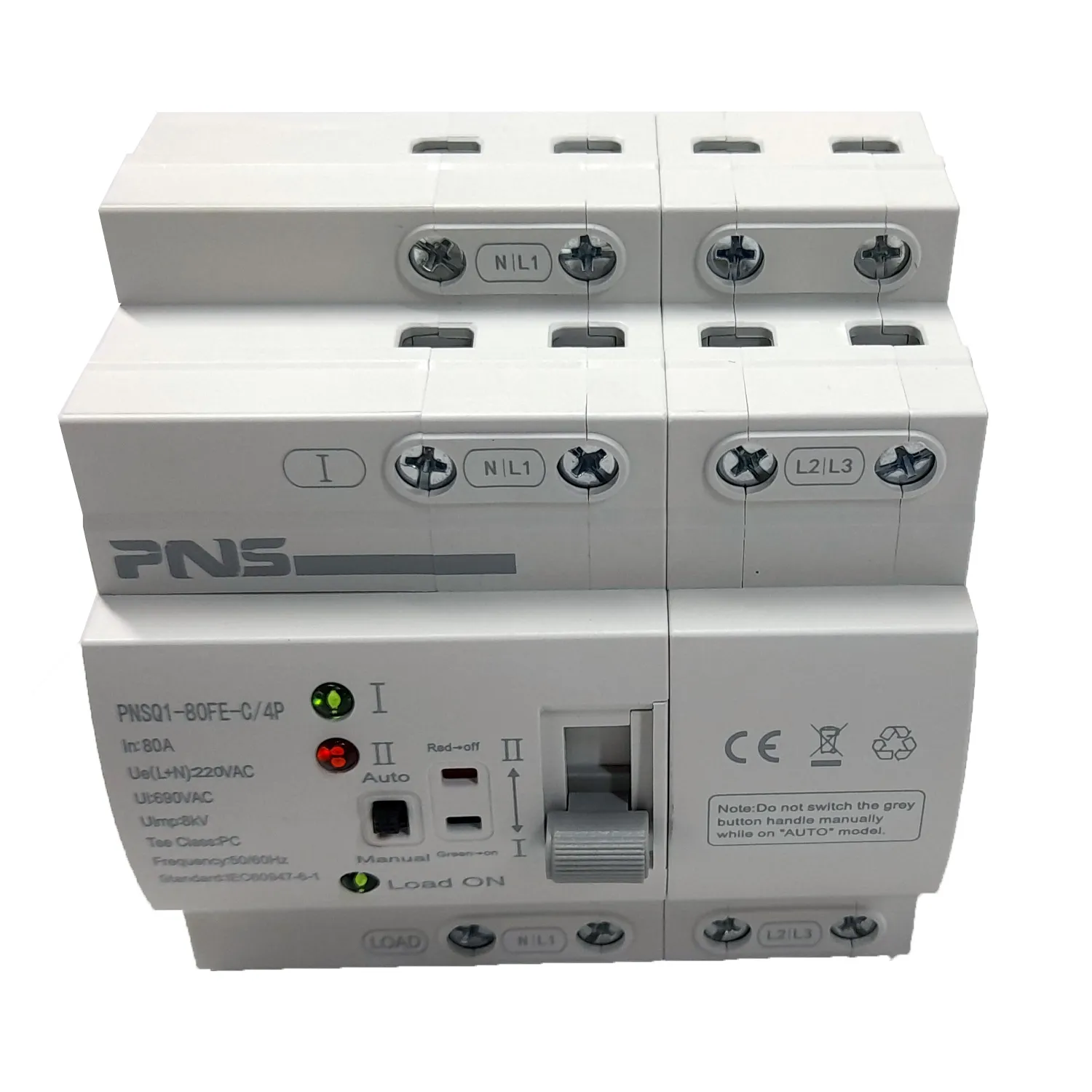

کلید ATS چنج‌آور 80 آمپر ۴ پل اتوماتیک دو طرفه PNS مدل PNSQ1-80FE-C/4P

توضیحات

کلید انتقال خودکار دوطرفه (ATS) خانگی و صنعتی مناسب برای جابه‌جایی سریع و خودکار بین دو منبع تغذیه (برق شهر، ژنراتور یا UPS). این کلید با مکانیزم دوحالته، پایش دائمی ولتاژ و انتقال آنی، از قطعی برق و آسیب به تجهیزات حساس جلوگیری می‌کند. دارای اولویت اتصال به برق شهر (منبع ۱) با قابلیت تغییر وضعیت به حالت دستی (Manual) یا خودکار (Auto).

ویژگی‌ها و مزایای کلیدی

• سرعت انتقال بسیار بالا: زمان انتقال کمتر از 20 میلی‌ثانیه (بدون احساس قطعی در اکثر مصرف‌کننده‌ها)
• حفاظت ولتاژی هوشمند: مجهز به سیستم تشخیص افت ولتاژ (کمتر از 175V)، افزایش ولتاژ (بیشتر از 275V) و قطعی فاز.
• بازگشت خودکار با تاخیر ایمن: پس از نرمال شدن برق شهر، با تاخیر ۳۰ ثانیه‌ای بار را به منبع اصلی بازمی‌گرداند.
• نصب آسان روی ریل مینیاتوری: طراحی فشرده و استاندارد (نصب روی DIN Rail 35mm).
• مجهز به نشانگرهای LED: نمایش وضعیت برق شهر، برق اضطراری و وضعیت خروجی بار.
• طراحی ماژولار و ایمن: دارای محفظه جرقه خاموش‌کن، بدنه ضد حریق (UL 94 V-0) و برد با پوشش عایق رطوبت و گردوغبار (IPC-CC-830B).
• جدول مشخصات فنی (Technical Specifications)

راهنمای سیم‌بندی و کارکرد

• ورودی برق اصلی (Common/Source I): فاز و نول برق اول (شهر)
• ورودی برق اضطراری (Backup/Source II): فاز و نول برق دوم (ژنراتور / UPS)
• خروجی بار (Load): فاز و نول خروجی مصرف‌کننده
• سوئیچ Auto / Manual: برای سوئیچ دستی دسته، حتماً کلید سلکتوری را ابتدا روی حالت Manual قرار دهید.(اخطار: در حالت AUTO (خودکار)، اهرم خاکستری را به‌صورت دستی جابه‌جا نکنید. ابتدا دکمه مشکی را درحالت دستی قرار دهید)

کنتاکت کمکی

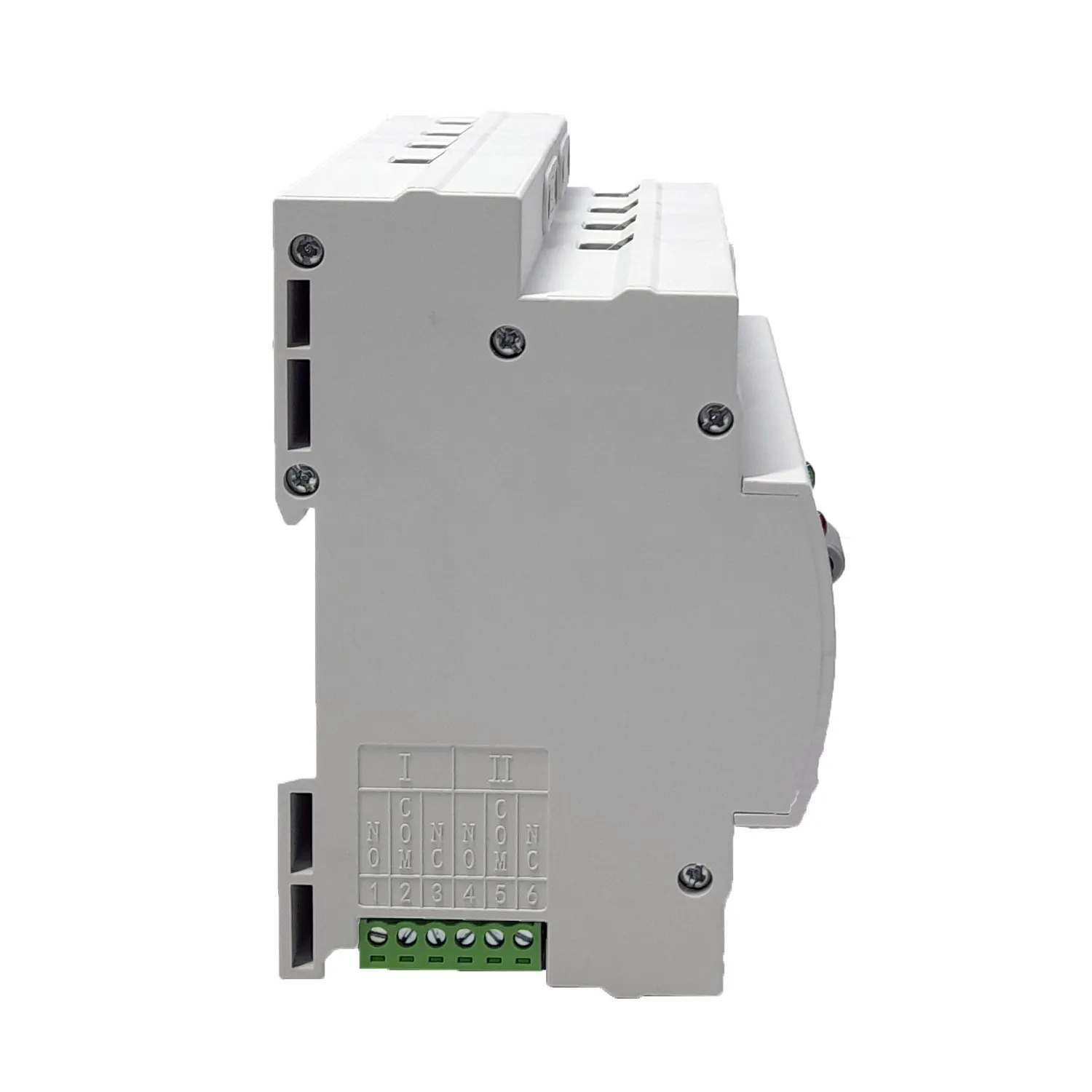

در گوشه سمت چپ این دستگاه یه ترمینال 6 پین طراحی شده است. این ترمینال سبز رنگ، کنتاکت‌های کمکی خروجی (Auxiliary Contacts) یا همان فیدبک وضعیت هستند که نشان می‌دهند در حال حاضر کلید روی کدام خط (منبع I یا II) قرار دارد:

چیدمان پایه‌ها:

بخش I (مربوط به وضعیت برق شهر / Source 1):

• پایه ۱ (NO): تیغه نرمال باز
• پایه ۲ (COM): مشترک منبع ۱
• پایه ۳ (NC): تیغه نرمال بسته
  (وقتی کلید روی منبع ۱ وصل باشد، اتصال بین پایه‌های ۱ و ۲ برقرار می‌شود).

بخش II (مربوط به وضعیت برق اضطراری / Source 2):

• پایه ۴ (NO): تیغه نرمال باز
• پایه ۵ (COM): مشترک منبع ۲
• پایه ۶ (NC): تیغه نرمال بسته
  (وقتی کلید به منبع ۲ سوئیچ کند، اتصال بین پایه‌های ۴ و ۵ برقرار می‌شود).

کاربردهای رایج:

1. چراغ سیگنال روی درب تابلو: روشن کردن چراغ‌های وضعیت مجزا برای خط ۱ و ۲.
2. ارسال وضعیت به PLC / هوشمندسازی (BMS): اعلام وضعیت تغذیه فعال به سیستم مرکزی یا ماژول‌های پیامکی.
3. فرمان استارت/استاپ ژنراتور: استفاده از کنتاکت‌ها برای اتوماسیون ژنراتور و سیستم‌های مانیتورینگ.
