کارت لامپ تست(چراغ سیگنال) 8 تایی DC کوشا الکترونیک KLT8DC
دسته: تجهیزات حفاظتی اتوماسیون
برچسب: لیست قیمت کوشا الکترونیک
برند: کوشا الکترونیکبرند: کوشا الکترونیک
مخصوص لامپ سیگنالهای با ولتاژ DC
آخرین بروزرسانی قیمت و موجودی: امروز 1403/10/27
موجود
ارسال توسط کوشانیک
210,000 تومان
موجود
محصولات مرتبط
توضیحات

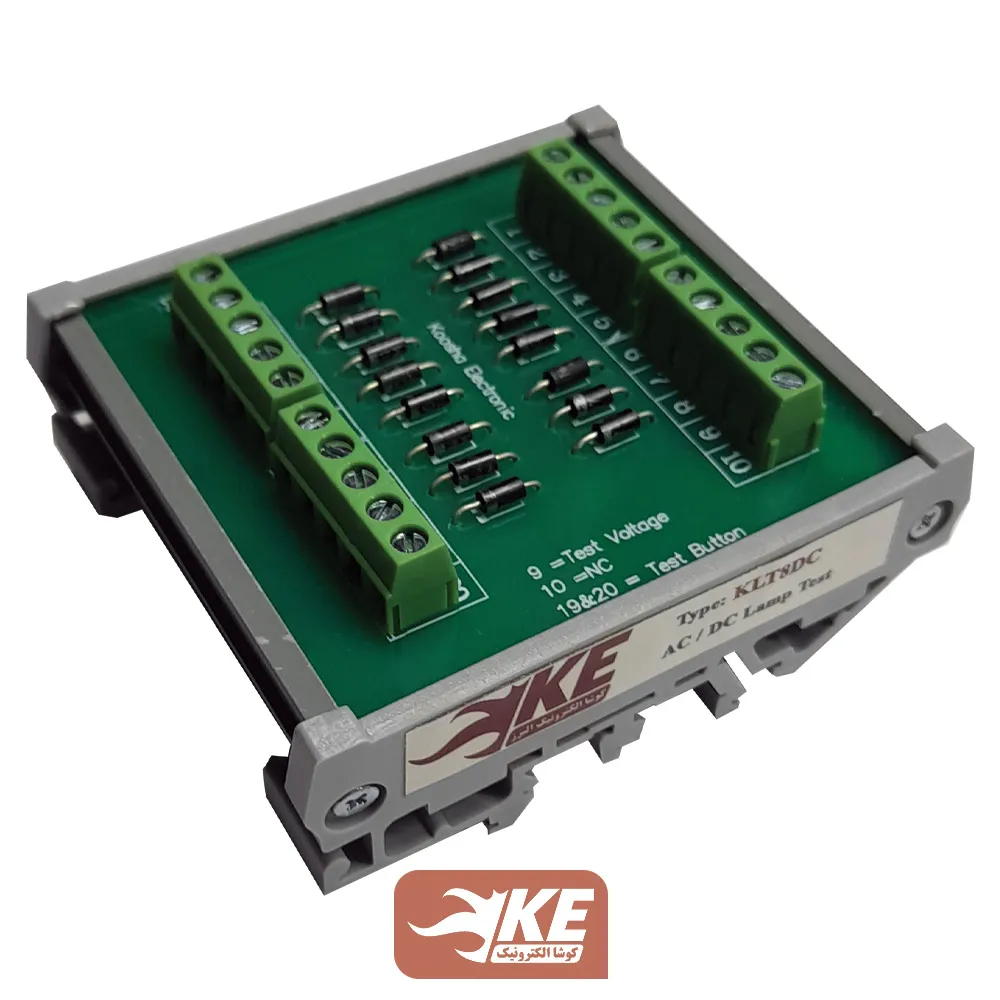

کارت لامپ تست 8 تایی DC مدل KLT8DC برای اتصال و تست 8 عدد چراغ سیگنال با ولتاژ تحریک DC مناسب است.
تفاوت کارت لامپ تست با کارت دیود معمولی
- بر خلاف کارت دیود معمولی، روی کارت لامپ تست، ترمینال جهت اتصال شستی فشاری و ولتاژ تست طراحی شده است که باعث میشود تا سیمکشی اصولیتر و از تعداد ترمینالهای روی تابلو کم شود.
- در این مدل کارت لامپ تست، یک دیود نیز در مسیر سیگنال اصلی قرار گرفته است. اینمورد باعث میشود تا در لحظه فشردن شستی تست، ولتاژ به مدار اصلی برنگردد. مثلا در خروجی PLC از نوع ترانزیستوری، برگشت ولتاژ میتواند باعث آسیب به کارت PLC شود که مدار حفاظتی برای اینمورد در کارت لامپ تست پیشبینی شده است. در کارت دیود معمولی نیاز به استفاده از کارت دیودی مجزا برای حفاظت خواهید داشت.
سیمکشی کارت لامپ تست 8 تایی DC:
- ورودی I1…I8 به مدار فرمان وصل میشود.
- خروجی Q1…Q8 به چراغ سیگنال وصل و سر دیگر چراغ سیگنال به منفی تغذیه در DC وصل میشود.
- ورودی Vtest به ولتاژ تست وصل میشود.( ولتاژ مثبت تغذیه DC)
- اتصال کلید تست مطابق تصویر فوق خواهد بود.
توضیحات تکمیلی
| وزن | 120 گرم |
|---|---|
| ابعاد | 75 × 95 × 56 سانتیمتر |
