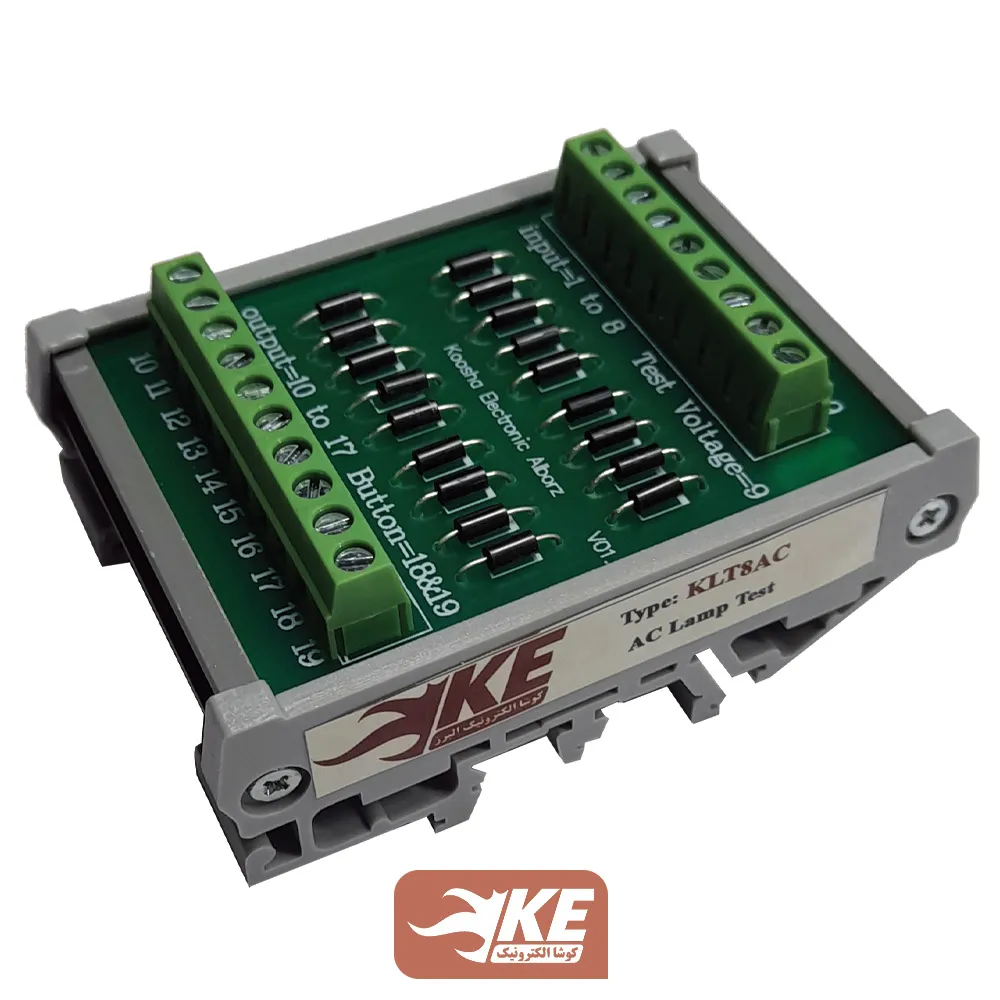

کارت لامپ تست(چراغ سیگنال) 8 تایی AC کوشا الکترونیک KLT8AC

توضیحات

کارت لامپ تست 8 تایی AC مدل KLT8AC برای اتصال و تست 8 عدد چراغ سیگنال با ولتاژ تحریک AC مناسب است.

توجه: اغلب چراغ‌سیگنال‌های جدید از نوع LED بوده و مدار داخلی آن به نحوی طراحی شده که با کارت دیود معمولی روشن نمی‌شود و برای تست حتما باید از کارت لامپ تست مخصوص AC استفاده کنید.

ویژگی‌های کارت لامپ تست AC

1. روی کارت لامپ تست، ترمینال جهت اتصال شستی فشاری و ولتاژ تست طراحی شده است که باعث می‌شود تا سیم‌کشی اصولی‌تر و از تعداد ترمینال‌های روی تابلو کم شود.
2. در این نوع کارت لامپ تست، ولتاژی که دو سر چراغ سیگنال می‌افتد برابر ولتاژ تست است، مثلا اگر ولتاژ تست شما 220 ولت باشد، ولتاژی که دو سر چراغ سیگنال می‌افتد(در حالت عادی کار و حالت تست)، ولتاژ 220 ولت(100% ولتاژ تست)
3. مطابق تصویر زیر از خروجی مدار فرمان شما، یک اتصال مستقیم به چراغ سیگنال وجود دارد و در زمان فشردن کلید تست، جریان بازگشتی به مدار فرمان خواهید داشت. (توجه: چنانچه مدار فرمان شما بصورت تیغه و کنتاکت است بدون نگرانی می‌توانید از این کالا استفاده کنید و هیچ مشکلی برای مدار شما در صورت تحریک همزمان مدار فرمان و کلید تست ایجاد نخواهد شد.)

سیم‌کشی کارت لامپ تست 8 تایی AC:

• ورودی I1…I8 به مدار فرمان وصل می‌شود.
• خروجی Q1…Q8 به چراغ سیگنال وصل و سر دیگر چراغ سیگنال به نول وصل می‌شود.
• ورودی Vtest به ولتاژ تست وصل می‌شود.( ولتاژ فاز)
• اتصال کلید تست مطابق تصویر فوق خواهد بود.
