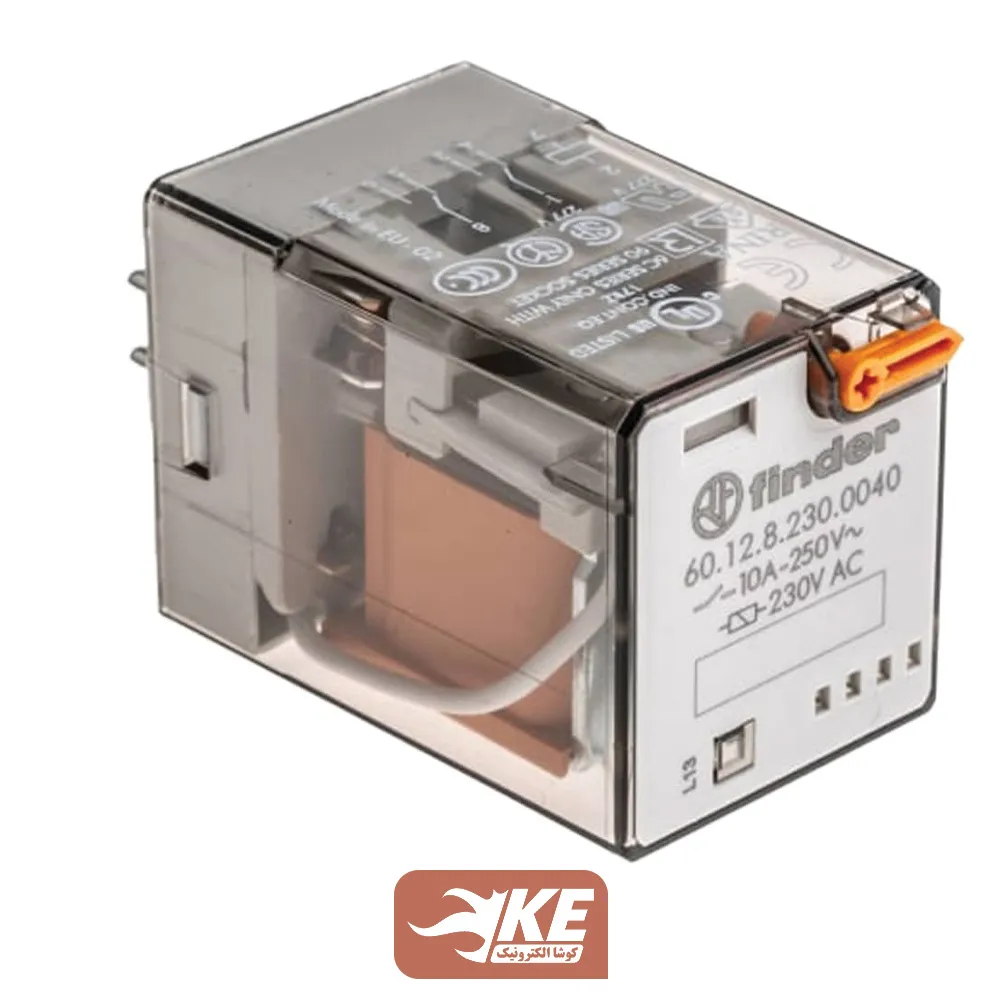

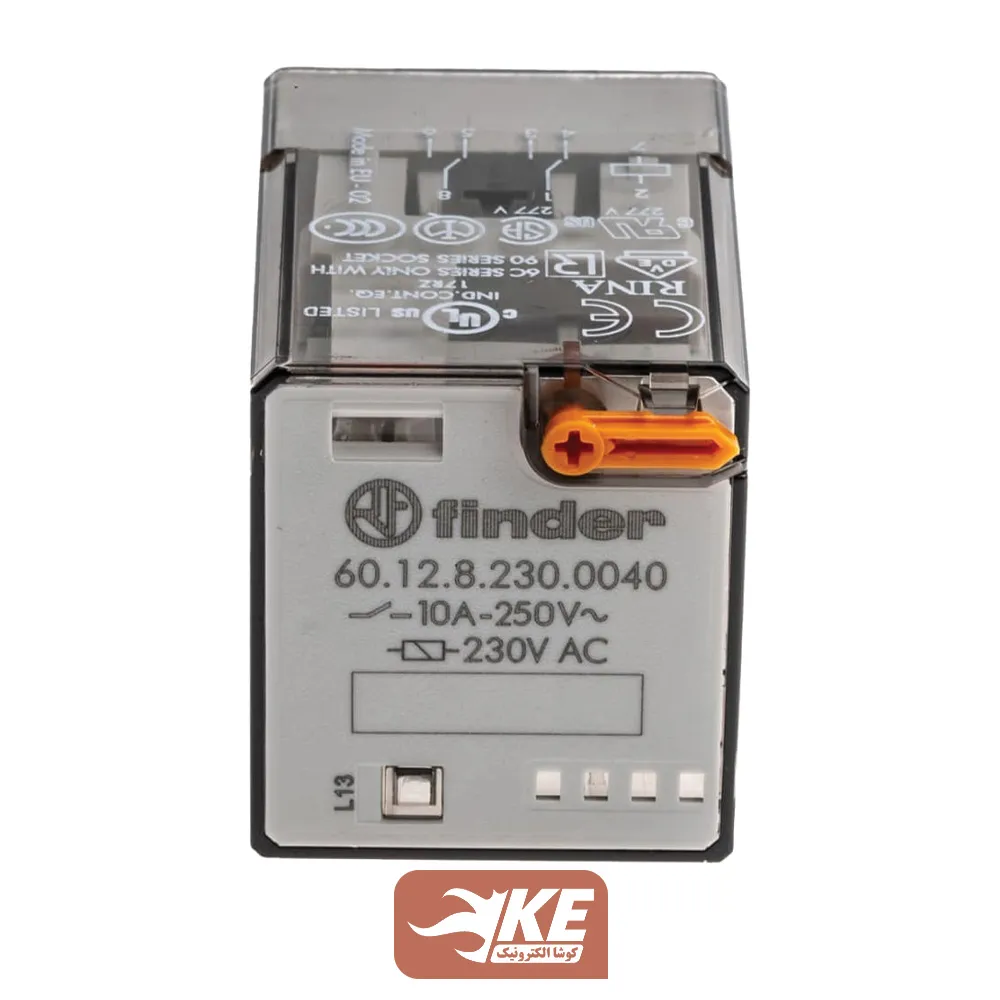

رله 230VAC دو کنتاکت 10 آمپر فیندر مدل 60.12.8.230.0040
Categories: رله فیندر, رله صنعتی
Tag: لیست قیمت فیندر Finder
برند:
فیندر
فیندر
ویژگی‌ها:
رله 220 ولت AC با 2 کنتاکت و 8 پایه، نصب روی سوکت 9022 با کد فنی 601282300040
ویژگی‌ها
ولتاژ ورودی/تحریکبوبین 220vAC
جریان نامی10 آمپر ( بار اهمی), 2.1 آمپر(بار الکترومغناطیسی)
تعداد پایه/پل/کنتاکتدو کنتاکت, 8 پایه
گارانتیاصالت و سلامت الکتریکالی کالا
مشاهده همه ویژگیهاآخرین بروزرسانی قیمت و موجودی: امروز1404/06/27
موجود
ارسال توسط کوشانیک
754,000 تومان
موجود
محصولات مرتبط
توضیحات
بررسی اجمالی رله فیندر 601282300040
رله فیندر 601282300040 از نوع رله قدرت 10 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 230ولت AC است. این رله 8 پایه و دارای 2 کنتاکت (دو باز و دو بسته مجزا) است که می‌توان از طریق سوکت 9022 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 60.12.8.230.0040 است. رنگ نارنجی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع AC است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین: 230 ولت AC
- تعداد کنتاکت: 2
- تعداد پایه: 8
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- ولتاژ عایقی تا 4000 ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 10 آمپر برای بار مقاومتی
- قابلیت کنترل یک موتور تکفاز 0.37 کیلووات
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 11 میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
- نوع نصب: نصب ریلی از طریق سوکت 9022
- کد فنی: 60.12.8.230.0040
سیم‌بندی رله فیندر 601282300040
رله فیندر 601282300040 دارای 8 پایه است، که دو پایه آن برای تحریک بوبین و اعمال ولتاژ 230VAC است. شش پایه مربوط به کنتاکت 1 و 2 (NO,NC,COM) خروجی رله است و مطابق تصویر زیر سیم‌کشی می‌شود:
قدرت کلیدزنی رله فیندر 601282300040
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان 10 آمپر
- در ولتاژ 110VDC حداکثر جریان 400 میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان 150 میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2500 ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 500 ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.37 کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
مشخصات فنی
| وزن | 120 گرم |
|---|---|
| دسته‌بندی و نوع کالا | رله مکانیکی |
| ولتاژ ورودی/تحریک | بوبین 220vAC |
| جریان نامی | 10 آمپر ( بار اهمی), 2.1 آمپر(بار الکترومغناطیسی) |
| ولتاژ کاری | حداکثر 250vAC |
| توان | موتور قابل اتصال 0.37kW در 400v |
| تعداد پایه/پل/کنتاکت | دو کنتاکت, 8 پایه |
| امکانات و تجهیزات جانبی | دارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت |
| درجه حفاظت(IP) | IP20(در صورت نصب روی سوکت) |
| شرایط محیطی | دمای عملکرد از منفی 40 تا مثبت 70 درجه |
| لوازم جانبی موجود در ایران | سوکت |
| استاندارد و تاییدیه‌ها | IEC 61810-1 |
| گارانتی | اصالت و سلامت الکتریکالی کالا |
| بسته مادر(برای خرید عمده) | 10 عدد |
