بررسی اجمالی رله فیندر ۵۵۳۴۹۰۲۴۰۰۹۴

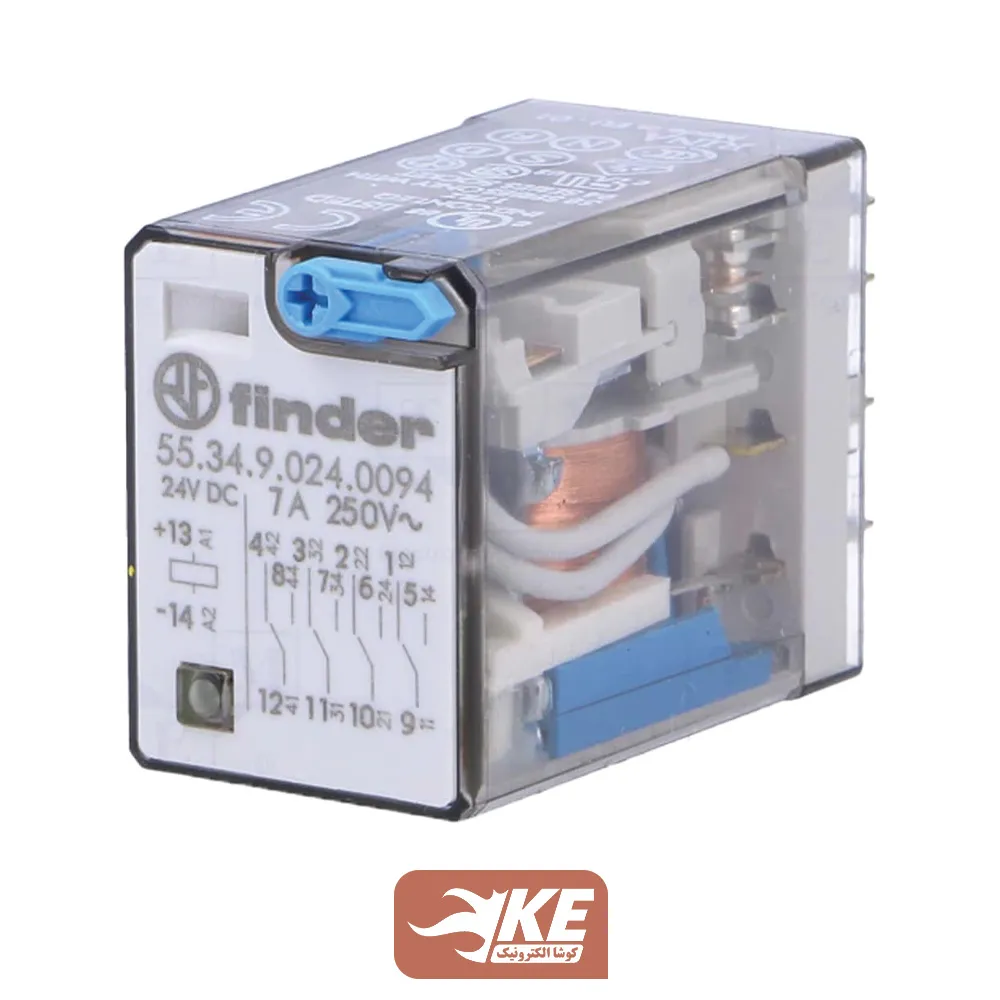

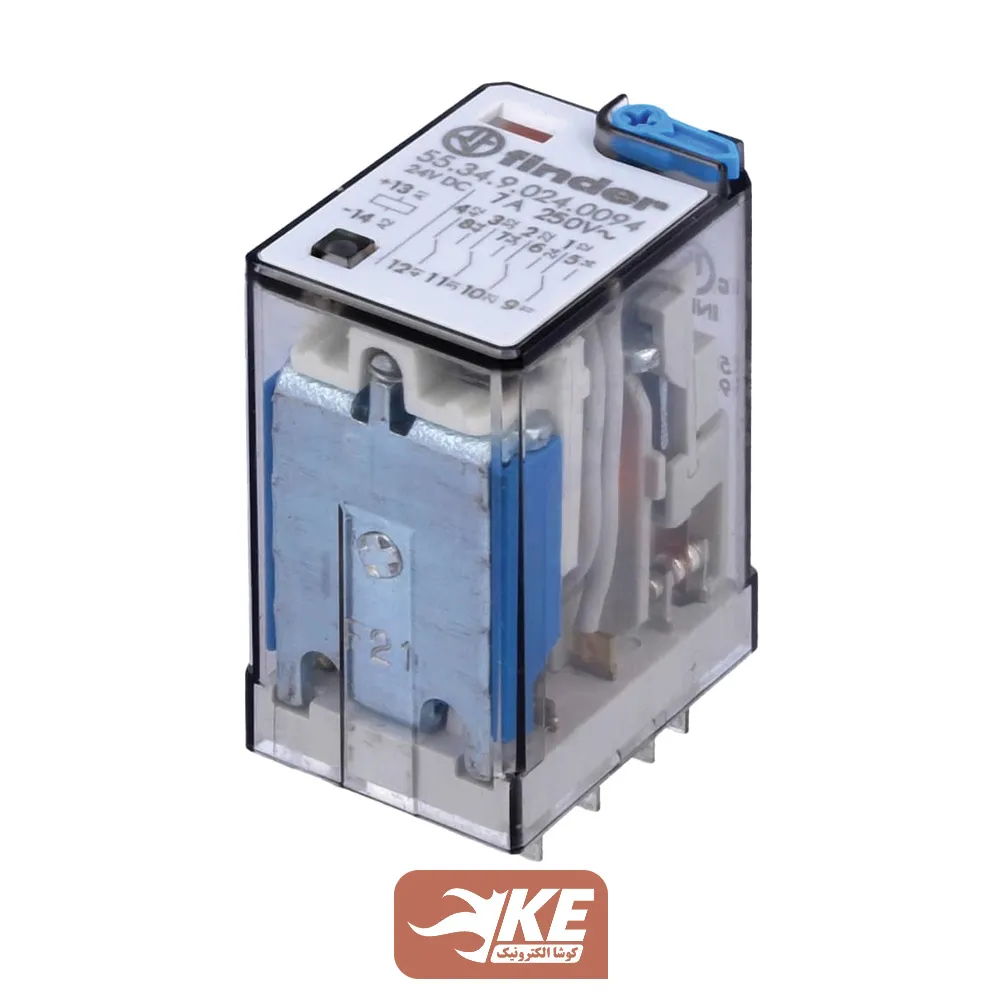

رله فیندر ۵۵۳۴۹۰۲۴۰۰۹۴ از نوع رله قدرت ۷ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 24ولت DC است. این رله ۱۴ پایه و دارای ۴ کنتاکت (چهار باز و چهار بسته مجزا) است که می‌توان از طریق سوکت ۹۴۸۴ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 55.34.9.024.0094 است. رنگ آبی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین ۲۴ ولت DC
- تعداد کنتاکت: ۴
- تعداد پایه: ۱۴
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- ولتاژ عایقی تا ۴۰۰۰ ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا ۱۰۰۰ ولت
- حداکثر جریان عبوری از هر کنتاکت ۷ آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت کمتر از ۱ آمپر برای بار موتوری و روشنایی (موتور تکفاز ۰.۱۲۵ کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر ۱۱ میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی ۴۰ تا ۸۵ درجه
- نوع نصب: نصب ریلی از طریق سوکت ۹۴۸۴
- کد فنی: 55.34.9.024.0094
در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش سافته است.
قدرت کلیدزنی رله فیندر ۵۵۳۴۹۰۲۴۰۰۹۴
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان ۷ آمپر
- در ولتاژ 110VDC حداکثر جریان ۲۵۰ میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان ۱۲۰ میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار ۱۷۵۰ ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار ۳۵۰ ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور ۰.۱۲۵ کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
