رله 230vAC چهار کنتاکت 7 آمپر فیندر مدل 55.34.8.230.0054
ویژگی‌ها
ولتاژ ورودی/تحریک220vAC
جریان خروجی(نامی)7 آمپر
تعداد کنتاکتچهار
تعداد پایه14 پایه
امکانات و تجهیزات جانبیدارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت
جعبه/بسته مادر(برای خرید عمده)10 عدد
گارانتیاصالت و سلامت الکتریکالی کالا
مشاهده همه ویژگیهارله 220 ولت AC با 4 کنتاکت و 14 پایه، نصب روی سوکت 9404 و 9484 با کد فنی 553482300054
موجود
ارسال توسط کوشانیک
4% قیمت اصلی 663,000 تومان بود.636,480 تومانقیمت فعلی 636,480 تومان است.
موجود
توضیحات

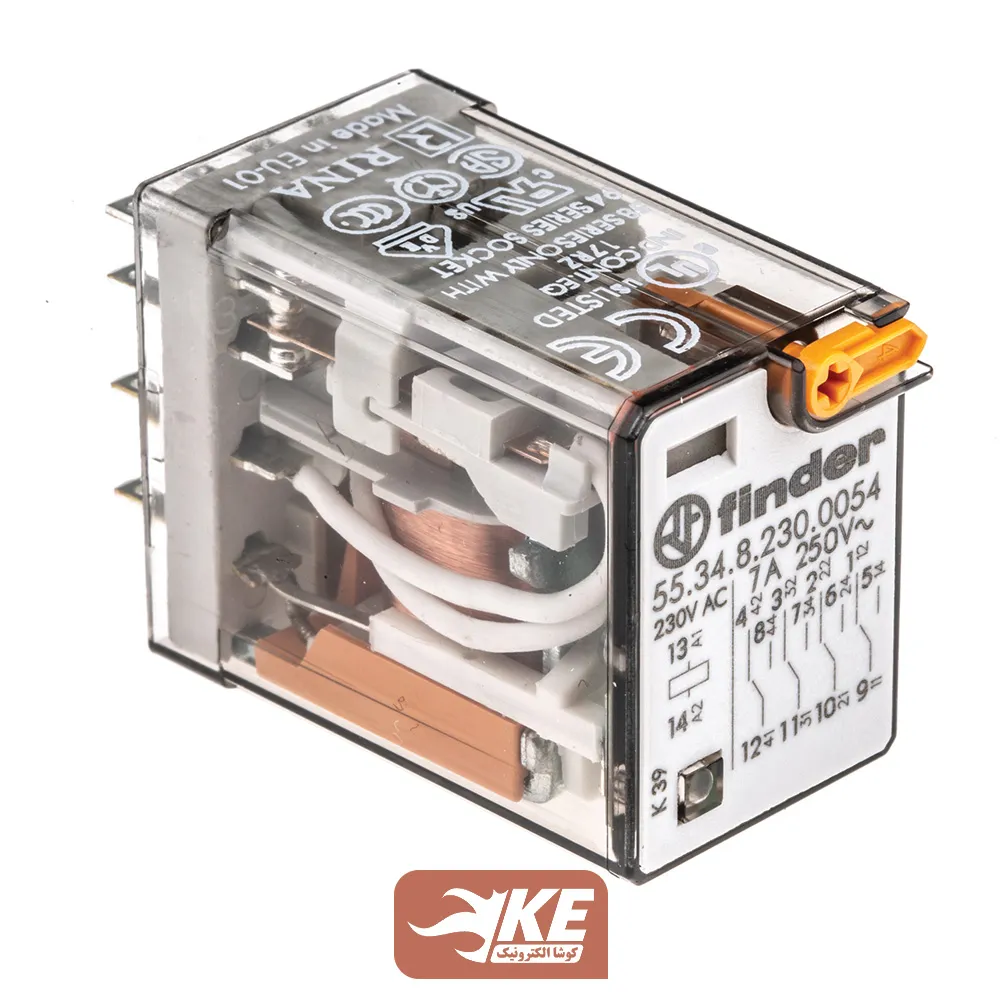

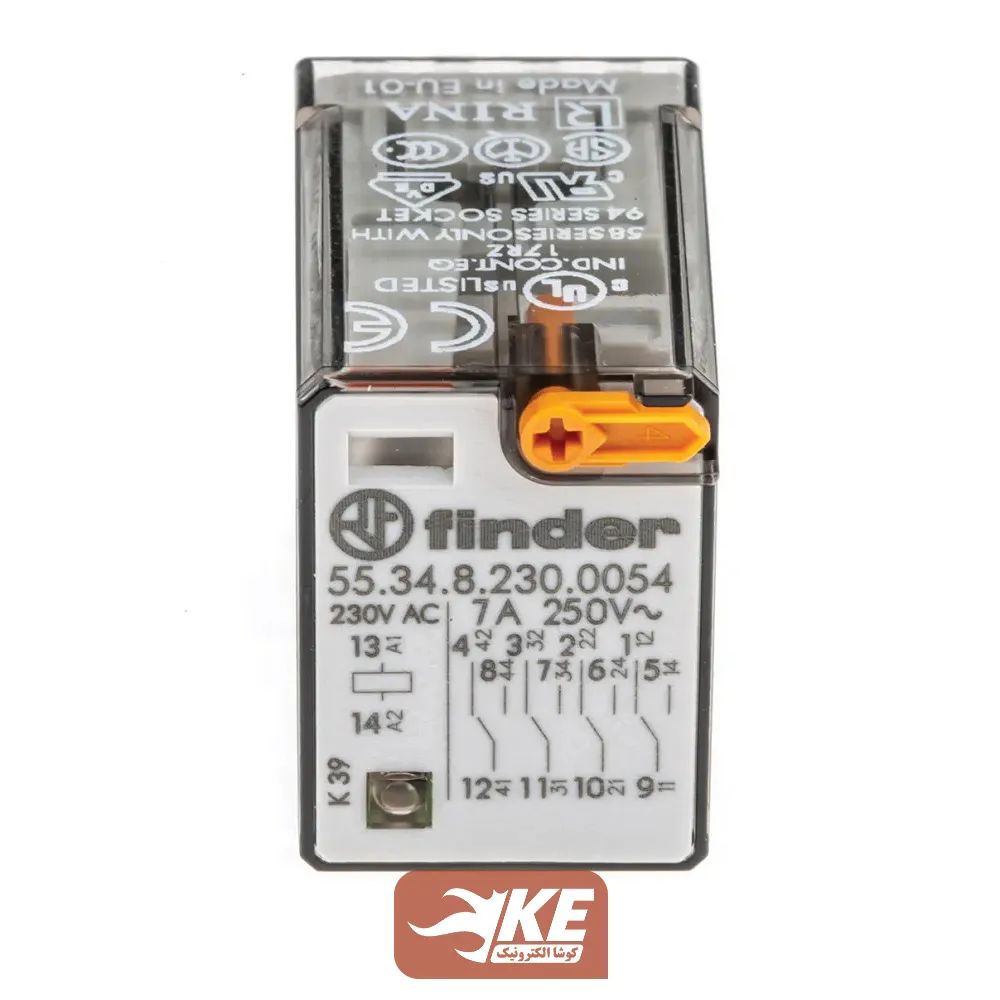

بررسی اجمالی رله فیندر 553482300054
رله فیندر 553482300054 از نوع رله قدرت 7 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۳۰ ولت AC است. این رله 14 پایه و دارای 4 کنتاکت (چهار باز و چهار بسته مجزا) است که می‌توان از طریق سوکت 9484 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 55.34.8.230.0054 است. رنگ نارنجی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع AC است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین: ۲۳۰ ولت AC
- تعداد کنتاکت: ۴
- تعداد پایه: ۱۴
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- ولتاژ عایقی تا 4000 ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 7 آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت کمتر از 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.125 کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 11 میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
- نوع نصب: نصب ریلی از طریق سوکت ۹۴۸۴
- کد فنی: 55.34.8.230.0054
در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش سافته است.
برای جلوگیری از وقفه و اخلال در عملکرد بوبین در برابر شوک‌های ولتاژی احتمالی، در این مدل و در زمان ساخت رله، سیم بوبین روی پایه پیچیده می‌شود.
قدرت کلیدزنی رله فیندر 553482300054
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان 7 آمپر
- در ولتاژ 110VDC حداکثر جریان 250 میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 1750 ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 350 ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.125 کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
مشخصات فنی
| وزن | 40 گرم |
|---|---|
| ولتاژ ورودی/تحریک | 220vAC |
| جریان خروجی(نامی) | 7 آمپر |
| تعداد کنتاکت | چهار |
| تعداد پایه | 14 پایه |
| امکانات و تجهیزات جانبی | دارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت |
| جعبه/بسته مادر(برای خرید عمده) | 10 عدد |
| گارانتی | اصالت و سلامت الکتریکالی کالا |
