بررسی اجمالی رله فیندر ۴۶۵۲۹۰۲۴۰۰۷۴

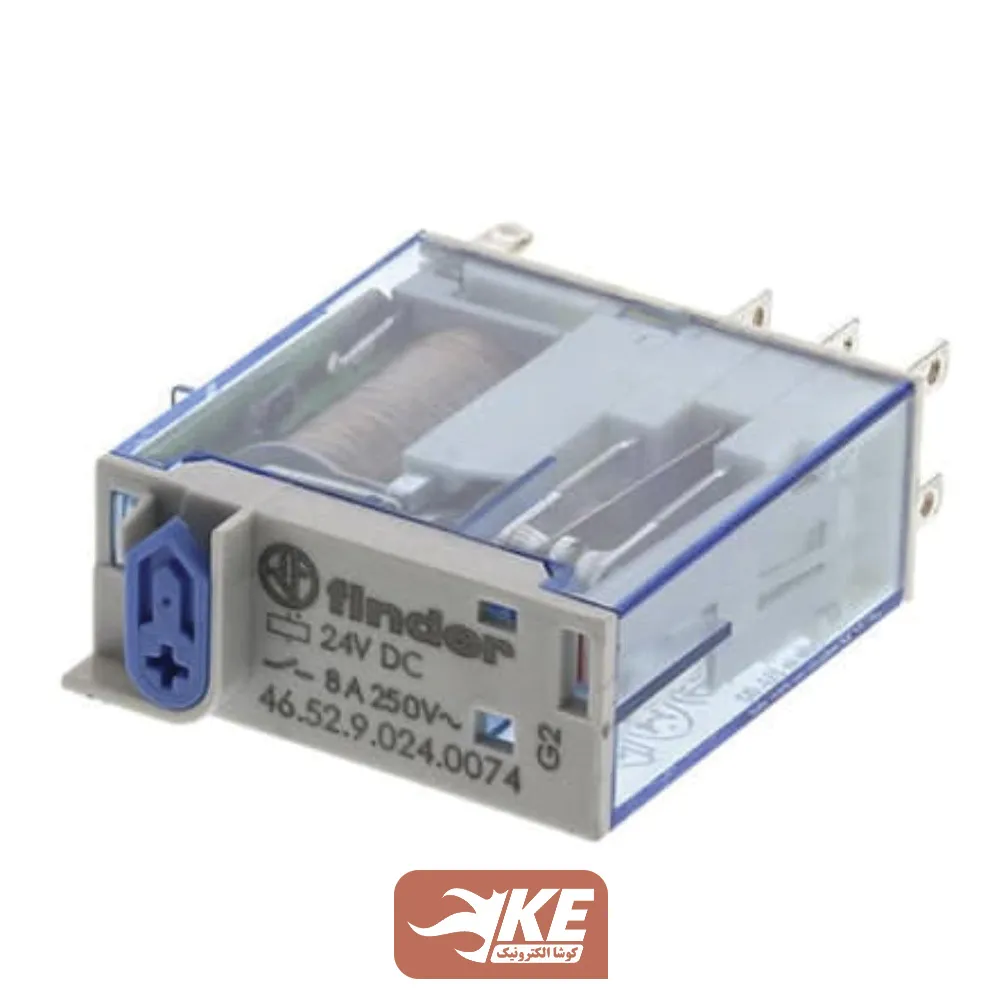

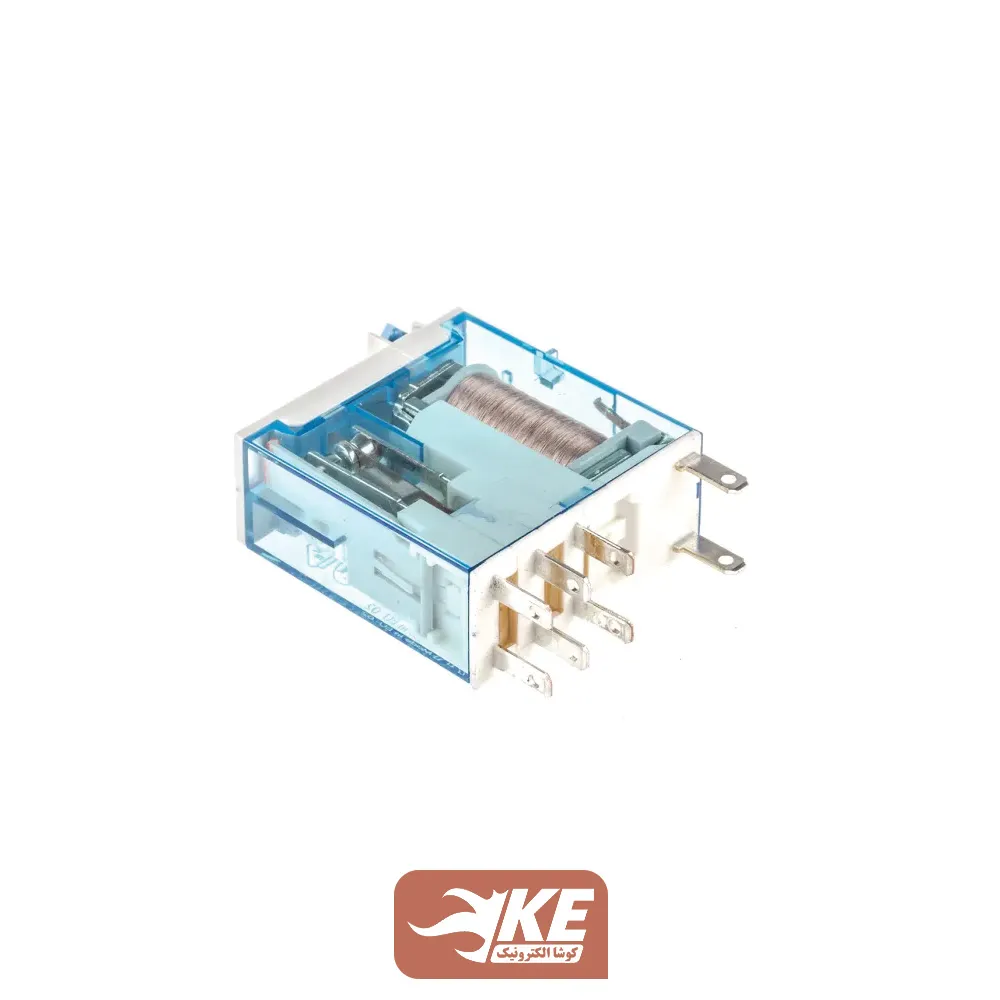

رله فیندر ۴۶۵۲۹۰۲۴۰۰۷۴ رله ۸ آمپری ساخت فیندر ایتالیا با ولتاژ بوبین ۲۴ ولت DC است. این رله ۸ پایه و دارای ۲ کنتاکت (دو باز و دو بسته مجزا) است که می‌توان از طریق سوکت ۹۷۰۲ روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 46.52.9.024.0074 است. رنگ آبی بدنه این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.
از هریک از دو کنتاکت رله فیندر ۴۶۵۲۹۰۲۴۰۰۷۴ می‌توان ۸ آمپر برای کنترل بار اهمی جریان‌کشی داشت. برای بارهای سلفی و خازنی (شیربرقی، روشنایی LED و مشابه آن) حداکثر جریان‌کشی حدود ۱ آمپر باید لحاظ گردد.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین ۲۴ ولت DC
- تعداد کنتاکت: ۲
- تعداد پایه: ۸
- توان مصرفی بوبین ۰.۶۵ وات معادل ۲۷ میلی‌آمپر
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- فاصله سیم‌پیچ و کنتاکت ۸ میلی‌متر
- ولتاژ عایقی تا ۶۰۰۰ ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا ۱۰۰۰ ولت
- حداکثر جریان عبوری از هر کنتاکت ۸ آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت حدود ۱ آمپر برای بار موتوری و روشنایی (موتور تکفاز ۰.۳۷ کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر ۷ میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی ۴۰ تا ۸۵ درجه
- نوع نصب: مستقیم روی برد، نصب ریلی از طریق سوکت ۹۷۰۲
- کد فنی: 46.52.9.024.0074
این رله دارای نشانگر LED و کلید قفل مکانیکی برای کنتاکت است. دو LED در این رله قرار گرفته است تا پلاریته ولتاژ DC در ورودی اهمیتی نداشته باشد.
تجهیزات جانبی
برای نصب رله فیندر ۴۶۵۲۹۰۲۴۰۰۷۴ روی ریل مینیاتوری و سیم‌کشی آسان‌تر، باید از سوکت ۹۷۰۲ استفاده کنید.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
