محافظ بوبین کنتاکتور 20JN2 شیوا امواج مدل CPJN-T

توضیحات

محافظ کنتاکتور شیوا امواج، که بنام کنترل فاز تکفاز نیز نامیده می‌شود، دستگاهی مناسب برای حفاظت از بوبین کنتاکتورهای ۲۲۰ولت در برابر افزایش ولتاژ، کاهش ولتاژ و دو فاز شدن می‌باشد. این دستگاه هیچ‌گونه تنظیمی نداشته و تنها نیاز به اتصال سیم‌های ورودی و خروجی آنست.

این محصول در 2 مدل تولید می‌گردد:

• تأخیر زمان وصل  1 ثانیه (مدل CPJN-T1)
• تأخیر زمان وصل  180 ثانیه (مدل CPJN-T180)

طبق مشخصات روی دستگاه این محصول قادر است تا ولتاژ 255VAC را بصورت نرمال تحمل کند، اما چنانچه ولتاژ ورودی دو فاز شده و مقدار آن 380VAC شود، دستگاه خروجی را قطع کرده و می‌تواند به مدت یکساعت این افزایش ولتاژ را تحمل کند. توصیه می‌شود پس از چنین رویدادی، برای جلوگیری از خطاهای احتمالی، دستگاه تعویض گردد.

مشخصات فنی محافظ کنتاکتور شیوا امواج

• قطع خروجی در ولتاژهای کمتر از 175 ولت و بیشتر از 250 ولت
• تأخیر زمان قطع : 1 ثانیه
• نمایش وضعیت دستگاه برای زمان‌گیری، وصل رله خروجی، افزایش/کاهش ولتاژ
• تأخیر زمان وصل در دو مدل 1ثانیه (CPJN-T1) و 180 ثانیه (CPJN-T180)
• خروجی : یک رله 5 آمپر

تفاوت محافظ کنتاکتور با محافظ ولتاژ تکفاز

در واقع محافظ ولتاژ تک فاز دیجیتال، همانطور که از اسم آن مشخص است، نمونه دیجیتال‌شده محافظ کنتاکتور است و مزایایی چون نمایش ولتاژ بصورت دیجیتالی و امکان تنظیم حداکثر و حداقل ولتاژ، همچنین امکان تنظیم زمان تاخیر در وصل را نسبت به محافظ کنتاکتور دارد.شما می‌توانید برای حفاظت از منزل مسکونی، از محصول محافظ ولتاژ تک فاز دیجیتال استفاده کنید که رله خروجی آن 20A است. دقت کنید که اگر بار مصرفی شما بیش از 15آمپر است و یا از تعداد زیایدی کولر گازی استفاده می‌کنید، حتما از کنتاکتور در خروجی استفاده شود.

نحوه نصب محافظ کنتاکتور

نصب این محصول بسیار آسان بوده و نیاز به هیچ تنظیمی ندارد. تنها کافیست تا سیم ورودی به ترمینال‌های N و PH متصل شود و کنتاکتور نیز به ترمینال‌های 15 و 18وصل می‌شود. اینموراد به‌صورت کامل در راهنمای نصب ذکر گردیده که از پایین می‌توانید دانلود کنید:

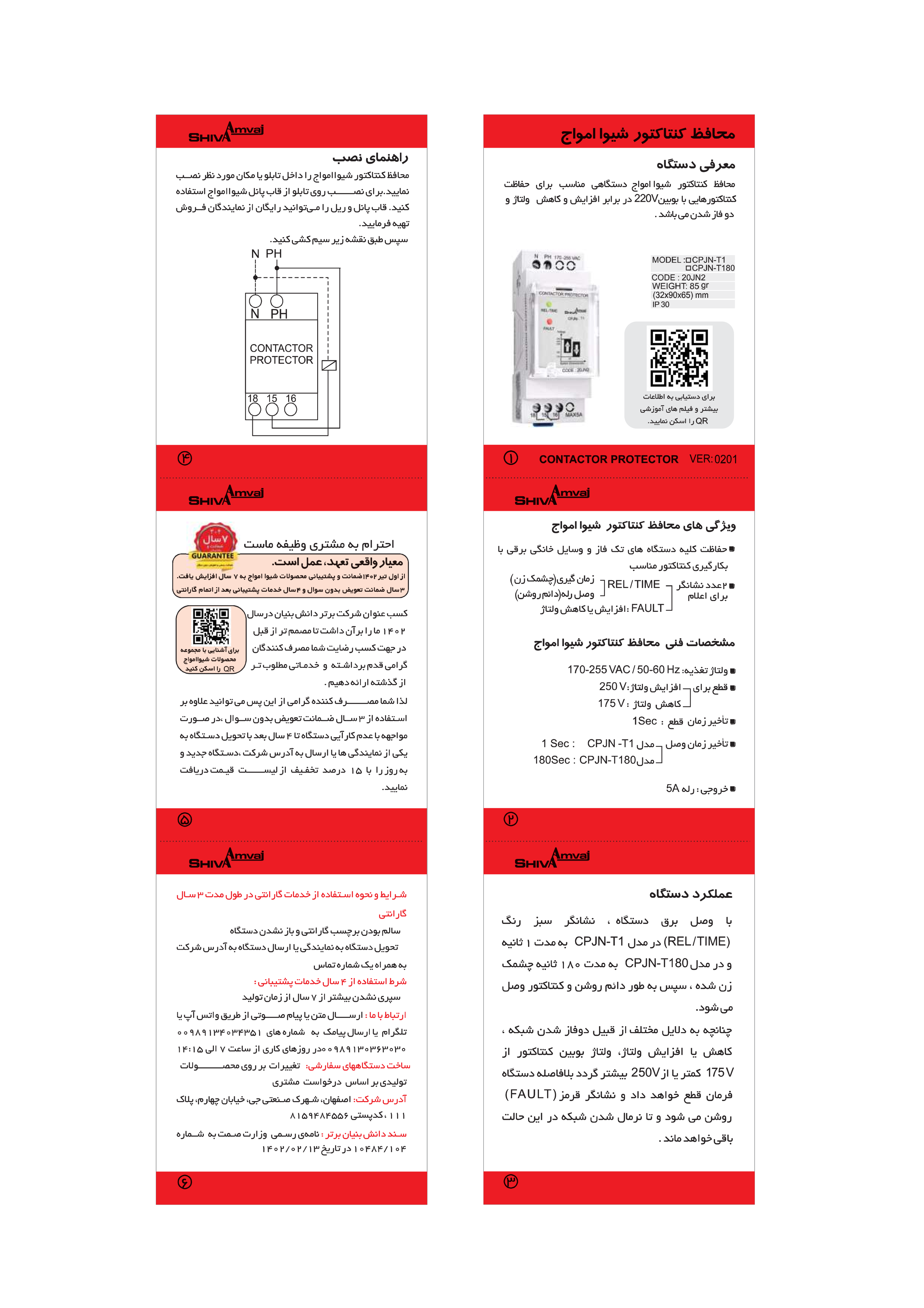

دانلود راهنمای نصب محافظ کنتاکتور شیوا امواج مدل 20JN2

ابعاد محافظ کنتاکتور شیوا امواج:

فضایی که این محصول از روی ریل اشغال می‌کند، برابر دو کلید مینیاتوری و 3.6 سانتی‌متر است.
