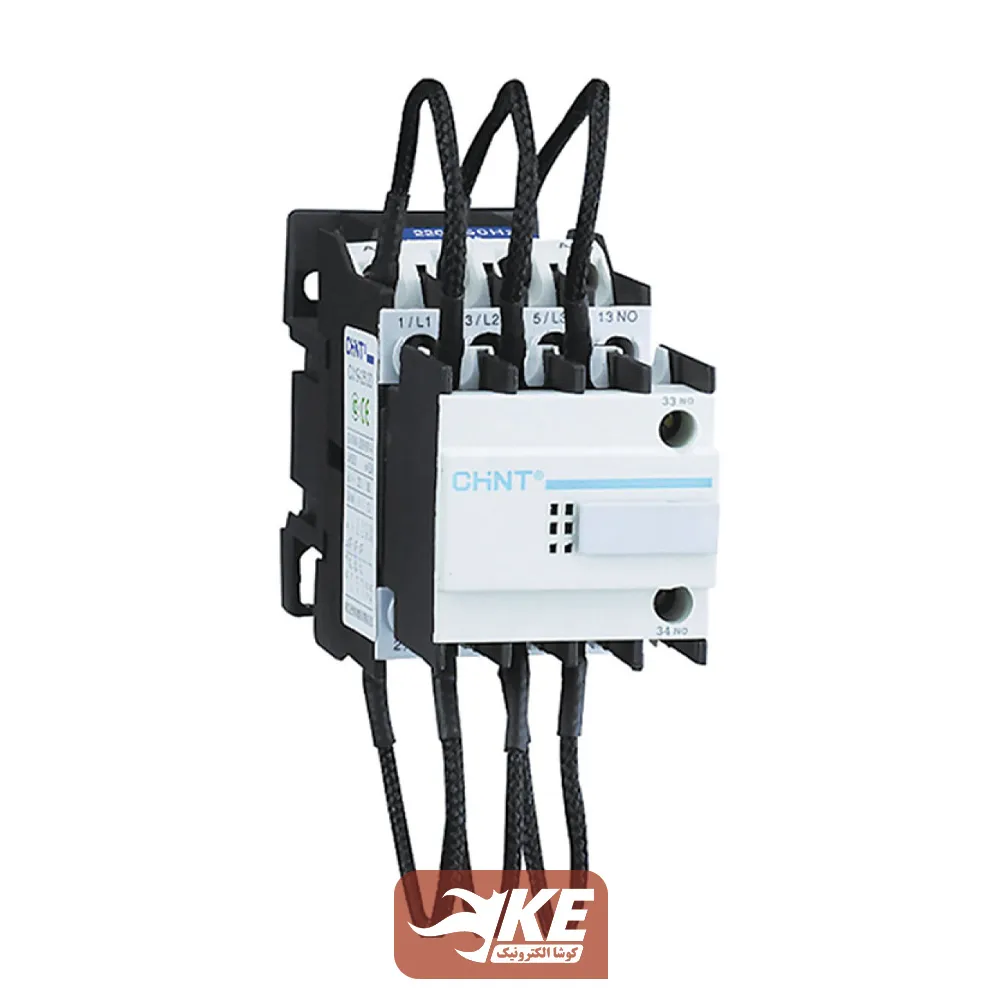

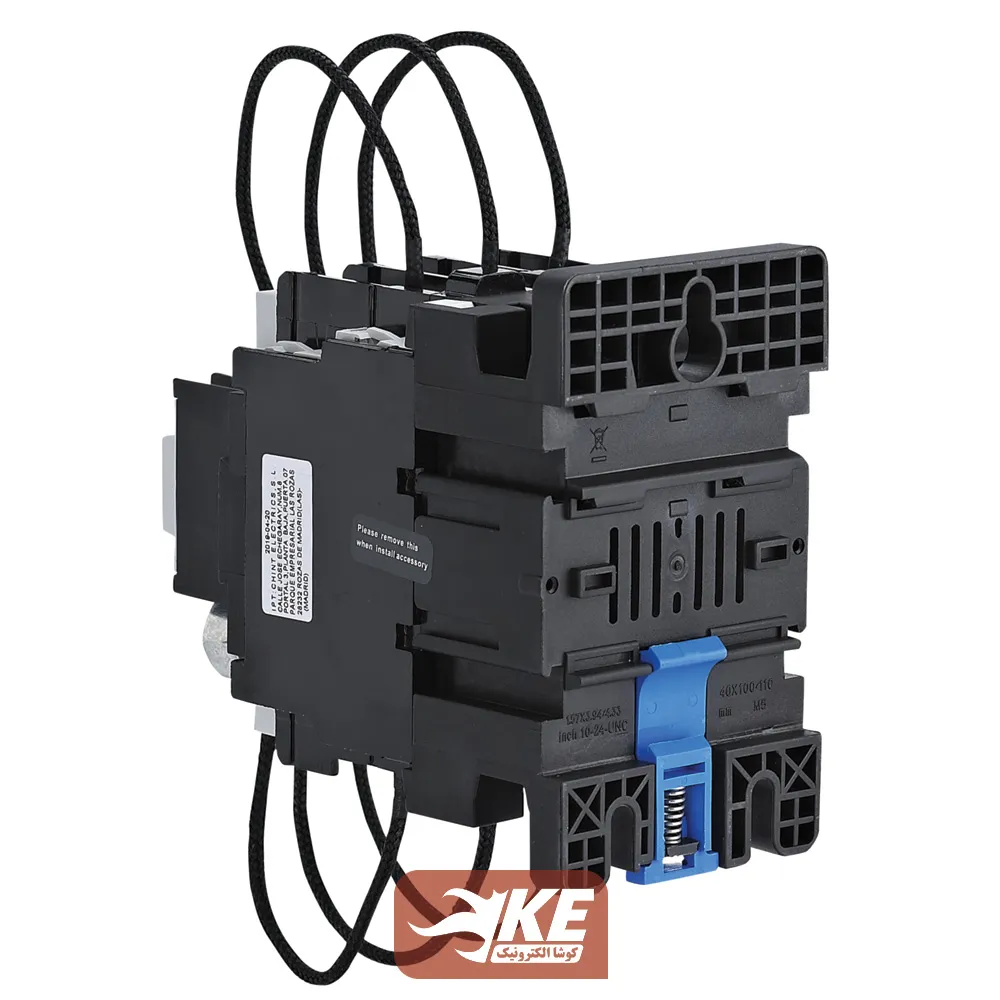

کنتاکتور خازنی 20 کیلووار چینت CJ19-3211

برای کنترل یا قطع و وصل خازن سه‌فاز قدرت در بانک خازنی از کنتاکتور خازنی استفاده می‌شود. مدار داخلی این کنتاکتور به‌گونه‌ای طراحی شده که سبب کاهش جریان اولیه در خازن‌ها شده و در نتیجه سبب افزایش طول عمر مفید خازن خواهد شد. کنتاکتور خازنی 20 کیلووار چینت CJ19-3211 مناسب اتصال خازن تا 20 کیلووار در شبکه برق 400 ولتی است.

اجزای کنتاکتور خازنی

کنتاکتور خازنی 20 کیلووار چنت از 3 قسمت اصلی تشکیل شده است:

1. کنتاکتور
2. کنتاکت کمکی
3. شش رشته سیم برای اتصال کنتاکت کمکی به کنتاکتور

در نگاه اول کنتاکتور خازنی بسیار شبیه یک کنتاکتور معمولی است، منتها کنتاکت کمکی متصل روی کنتاکتور خازنی مهم‌ترین تفاوت را رقم می‌زند. ساختمان خازن‌های قدرت به نحوی است که در زمان استارت ورود به مدار، جریان هجومی از شبکه برق می‌کشد و باعث جرقه‌هایی روی کنتاکت‌ها می‌شود. کنتاکت کمکی به‌وسیله 6 رشته سیم نسوز، این جریان‌ها را به کنتاکتور منتقل کرده و باعث حذف آن‌ها می‌شود.

شرایط محل نصب کنتاکتور خازنی 20 کیلووار چینت

• دمای محیط منفی 5 الی 40 درجه سانتی‌گراد (میانگین در طول 24 ساعت نباید از 35 درجه تجاوز کند)
• ارتفاع محل نصب حداکثر 2000 متر از سطح دریا
• در محل نصب، در دمای محیط 20 درجه، رطوبت می‌تواند تا 90% باشد و با افزایش دما، حداکثر رطوبت مجاز کاهش میابد، مثلا رطوبت نسبی در دمای 40 درجه سانتی‌گراد نباید از 50٪ تجاوز کند. (توجه: برای وقوع شبنم باید اقدامات ویژه‌ای انجام شود)
• شیب بین صفحه نصب و صفحه عمودی کنتاکتور خازنی حداکثر ± 5 درجه باشد.
• مناسب جهت نصب در مکان‌هایی که هیچ ضربه و لرزش آشکاری وجود ندارد.

تجهیزات جانبی

• بوبین کنتاکتور 25 تا 38 آمپر سری NC1 چینت قابل اتصال به این کنتاکتور است.

انواع کنتاکتور خازنی چینت را در کنار دیگر تجهیزات بانک خازنی، می‌توانید از فروشگاه اینترنتی کوشانیک تهیه کنید. درصورت نیاز به مشاوره فنی با ما تماس بگیرید.
