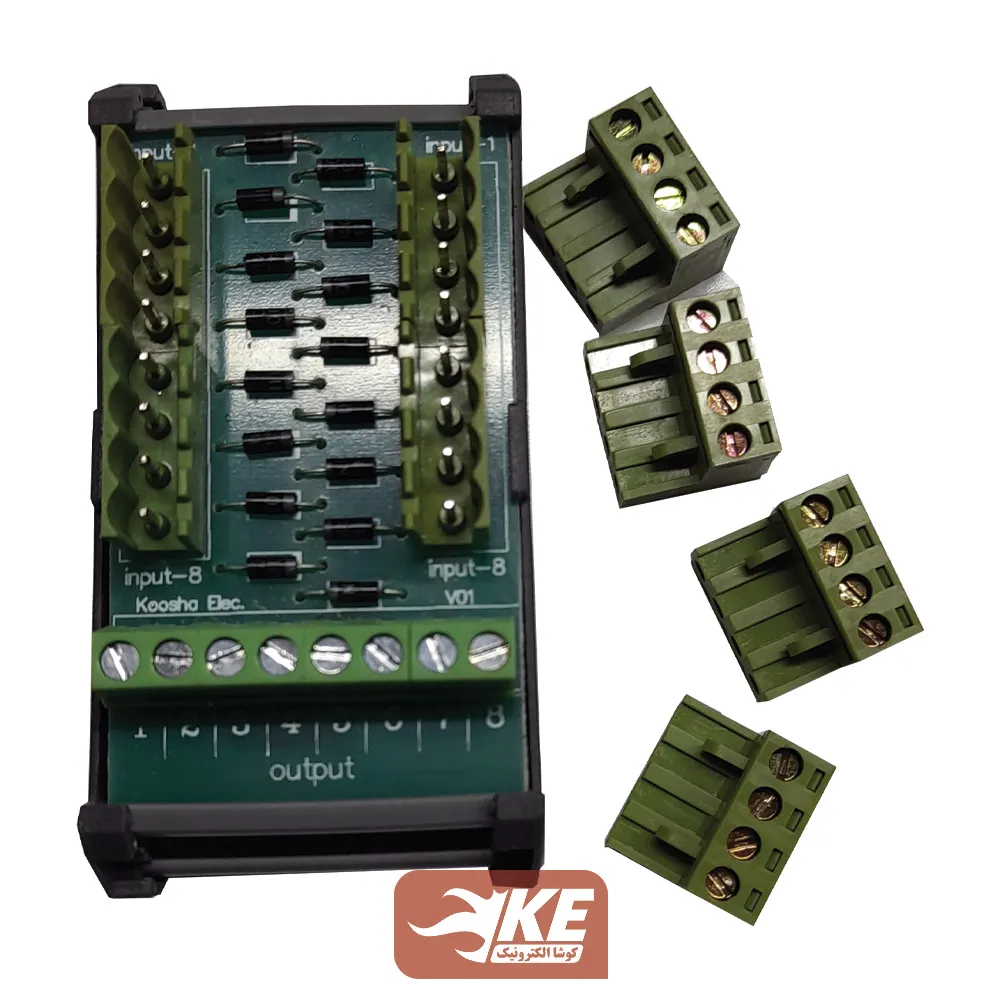

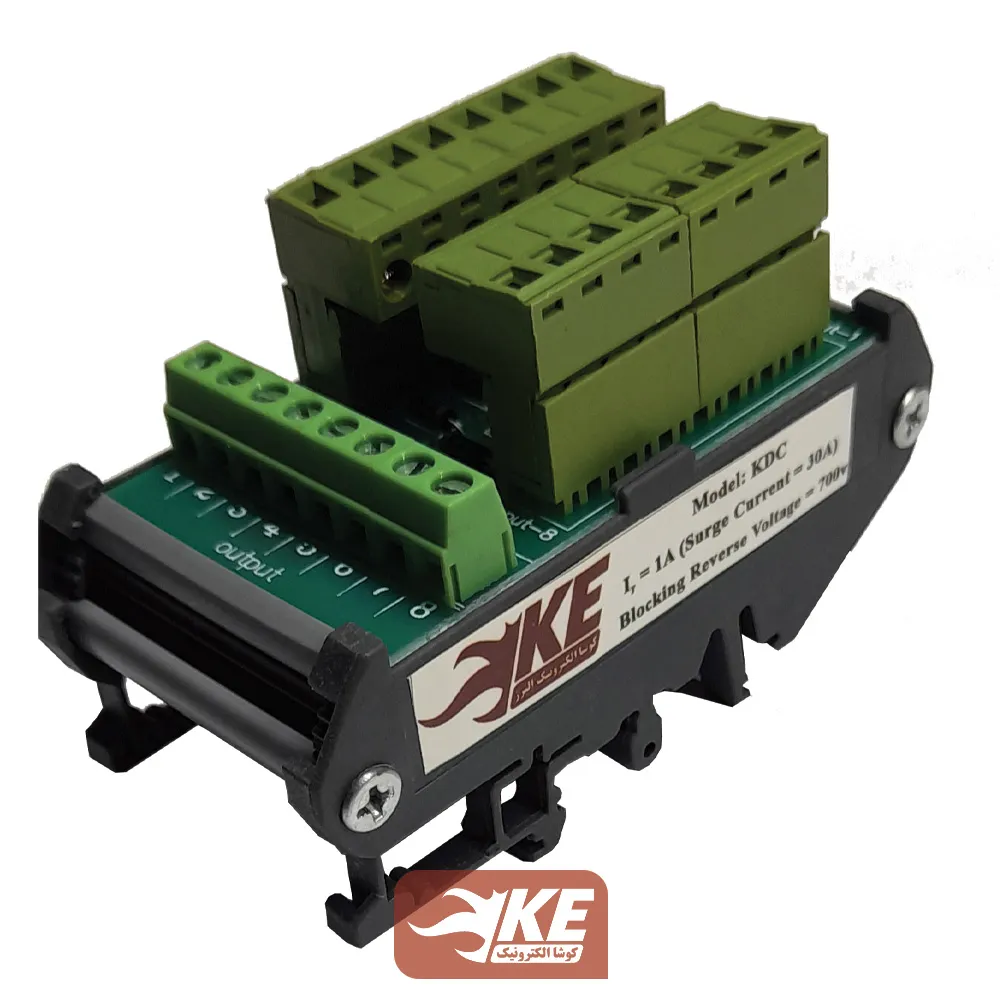

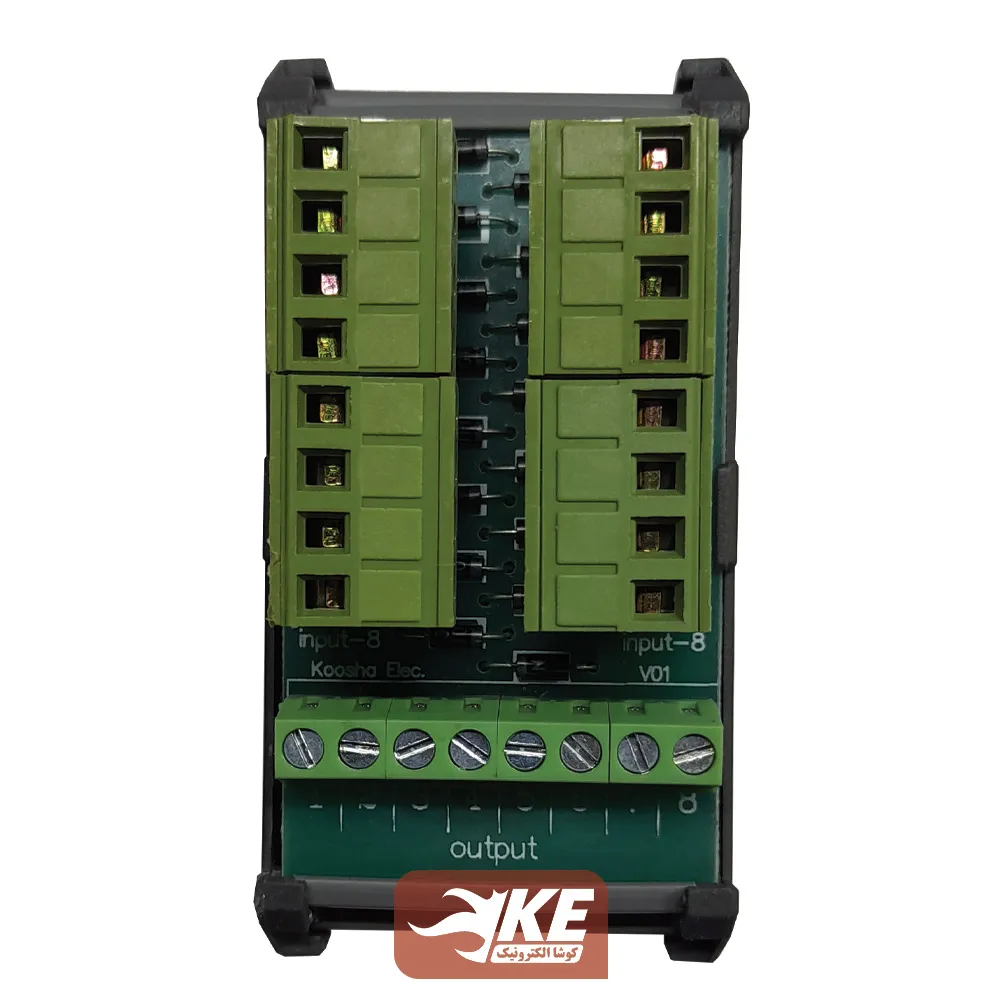

کارت دیود ریداندنت دو ورودی یک خروجی 8 تایی کوشا الکترونیک KDCR

ویژگی‌ها
نوع نصبریلی
دسته‌بندی و نوع کالاتجهیزات حفاظتی اتوماسیون
مشاهده همه ویژگی‌ها

دو ورودی به ازای هر خروجی

آخرین بروزرسانی قیمت و موجودی: امروز 1403/07/25

موجود

ارسال توسط کوشانیک
190,000 تومان

موجود

تعداد سفارش تخفیف (%) قيمت خرید شما
1 - 9 190,000 تومان
10 - 19 6 % 178,600 تومان
20 - 29 8 % 174,800 تومان
30+ 10 % 171,000 تومان
- +

توضیحات

دیودهای مورد استفاده در کارت دیود 8 تایی از نوع 1N4007 و با توانایی عبور جریان یک آمپر است. دیودهای موجود روی این کارت هیچ پایه مشترکی ندارند. کارت دیود فقط در مدارهای با تغذیه DC کاربرد دارد و برای حذف جرقه و ….. در سیستم‌های AC کاربردی ندارد. مهم‌ترین ویژگی‌های آن عبارت است از:

  1. توانایی عبور جریان‌های لحظه‌ای بالا ( حداکثر 30 آمپر)
  2. افت کم ولتاژ در حالت مستقیم ( حداکثر یک ولت)
  3. توانایی تحمل ولتاژ معکوس بالا ( حداکثر 700 ولت)

معرفی پایه های دیود



کاربردهای کارت دیود ریداندنت

در مدارهایی که نیازست تا از دو نقطه (دو مسیر سیگنال DC متفاوت) به یک مصرف‌کننده DC فرمان داده شود یا مصرف‌کننده هایی که تحت هیچ شرایطی نباید تغذیه آن‌ها قطع شود، می‌توان از این کارت دیود استفاده کرد. این کارت به ازای هر دو ورودی، یک خروجی مشترک دارد و به همین دلیل دارای 16 ورودی و 8 خروجی است. حداکثر جریان دائمی قابل عبور از هر دیود 1 آمپر است. در تصویر زیر شماتیک داخای این کارت را مشاهده می‌کنید:

شماتیک کارت دیود ریداندنت

توضیحات تکمیلی

وزن120 گرم
ابعاد75 × 95 × 56 سانتیمتر
نوع نصب

ریلی

دسته‌بندی و نوع کالا

تجهیزات حفاظتی اتوماسیون
