کارت دیود 16 تایی 1 آمپر کاتد مشترک کوشا الکترونیک KDC1C

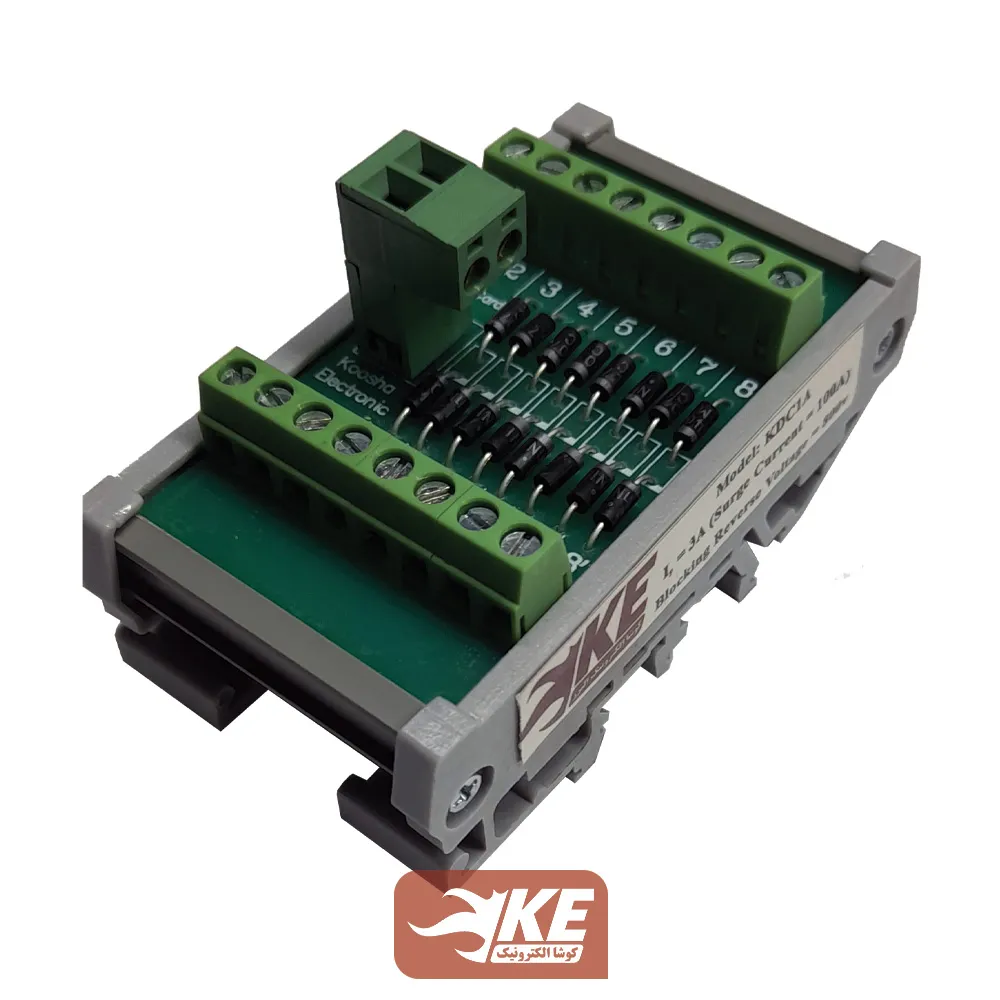

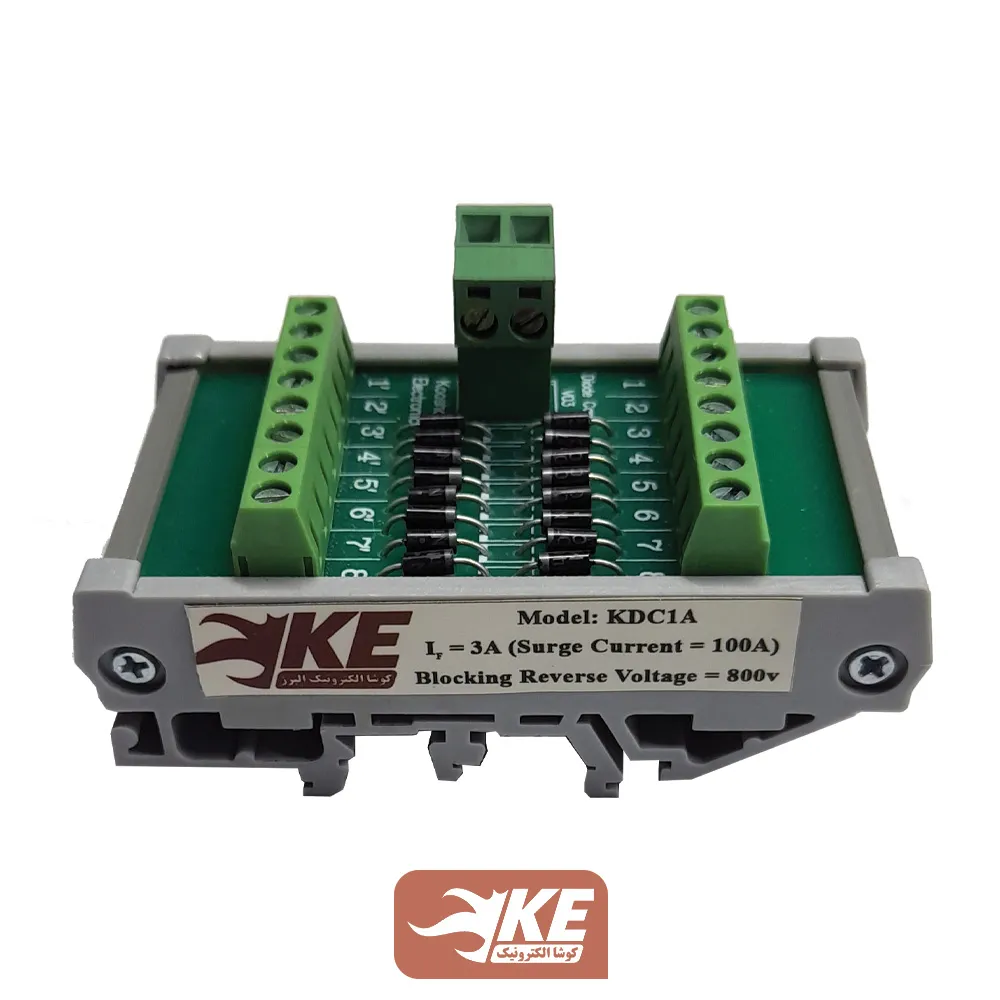

دیودهای مورد استفاده در کارت دیود 16 تایی از نوع 1N4007 و با توانایی عبور جریان یک آمپر است. پایه کاتد همه دیودها به یکدیگر متصل است. کارت دیود فقط در مدارهای با تغذیه DC کاربرد دارد و برای حذف جرقه و ….. در سیستم‌های AC کاربردی ندارد. مهم‌ترین ویژگی‌های آن عبارت است از:

1. توانایی عبور جریان‌های لحظه‌ای بالا ( حداکثر 30 آمپر)
2. افت کم ولتاژ در حالت مستقیم ( حداکثر یک ولت)
3. توانایی تحمل ولتاژ معکوس بالا ( حداکثر 700 ولت)

کاربردهای کارت دیود کاتد مشترک

• محافظت در برابر اتصال پلاریته اشتباه
• محافظت در برابر ولتاژهای گذرای لحظه‌ای( نویز) در سیستم‌هایی که کلیدزنی بار سلفی وجود دارد
• محافظت از خروجی‌های PLC در برابر ولتاژ و جریان بازگشتی بارهای سلفی و ورودی‌ها در برابر اضافه ولتاژ
• محافظت از خروجی کنتاکت‌ها در کنترل بارهای سلفی ( نظیر شیر برقی، ترمز و ….)

اگر در سیستم شما(مثلا شیر برقی‌ها)، سر مشترک بارها (همان شیر برقی) به مثبت 24 وصل شده است، باید از کارت دیود کاتد مشترک استفاده کنید و اگر سر مشترک بارها به منفی 24 وصل کردید، باید از کارت دیود آند مشترک استفاده کنید.

شماتیک کارت دیود کاتد مشترک
