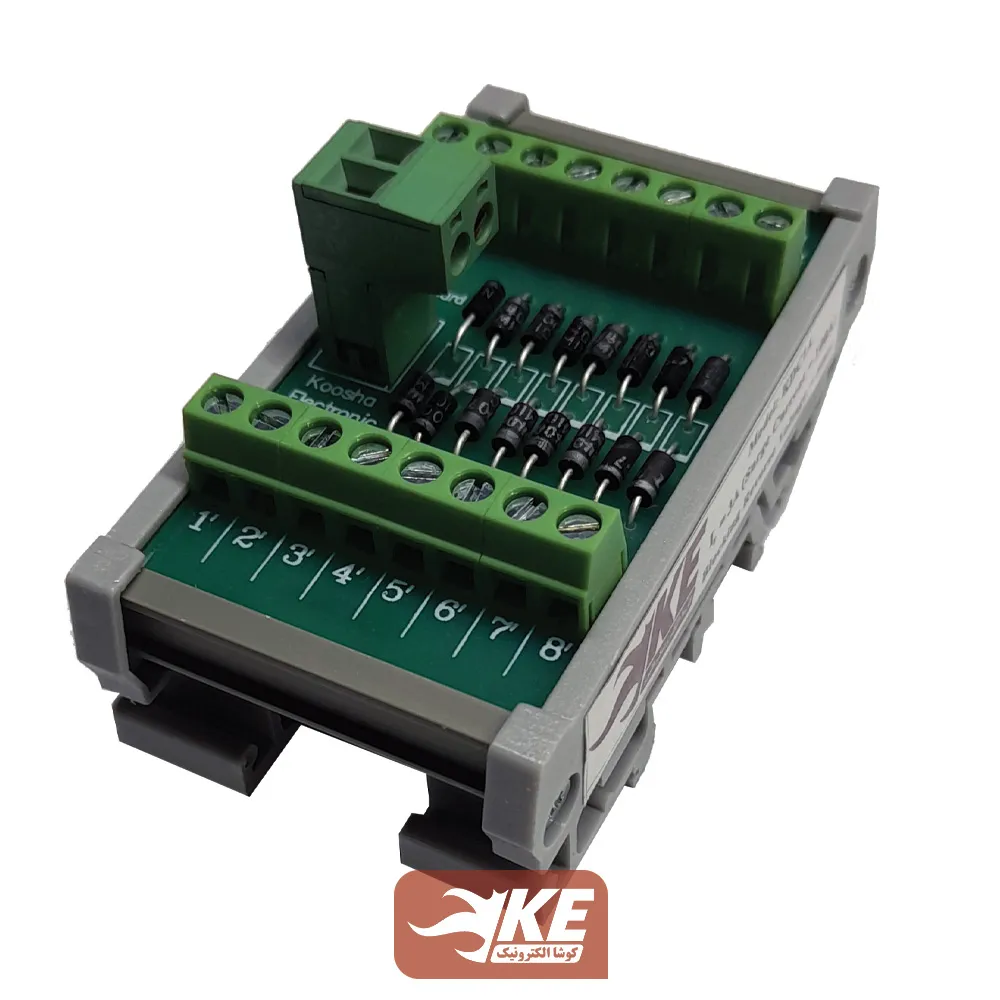

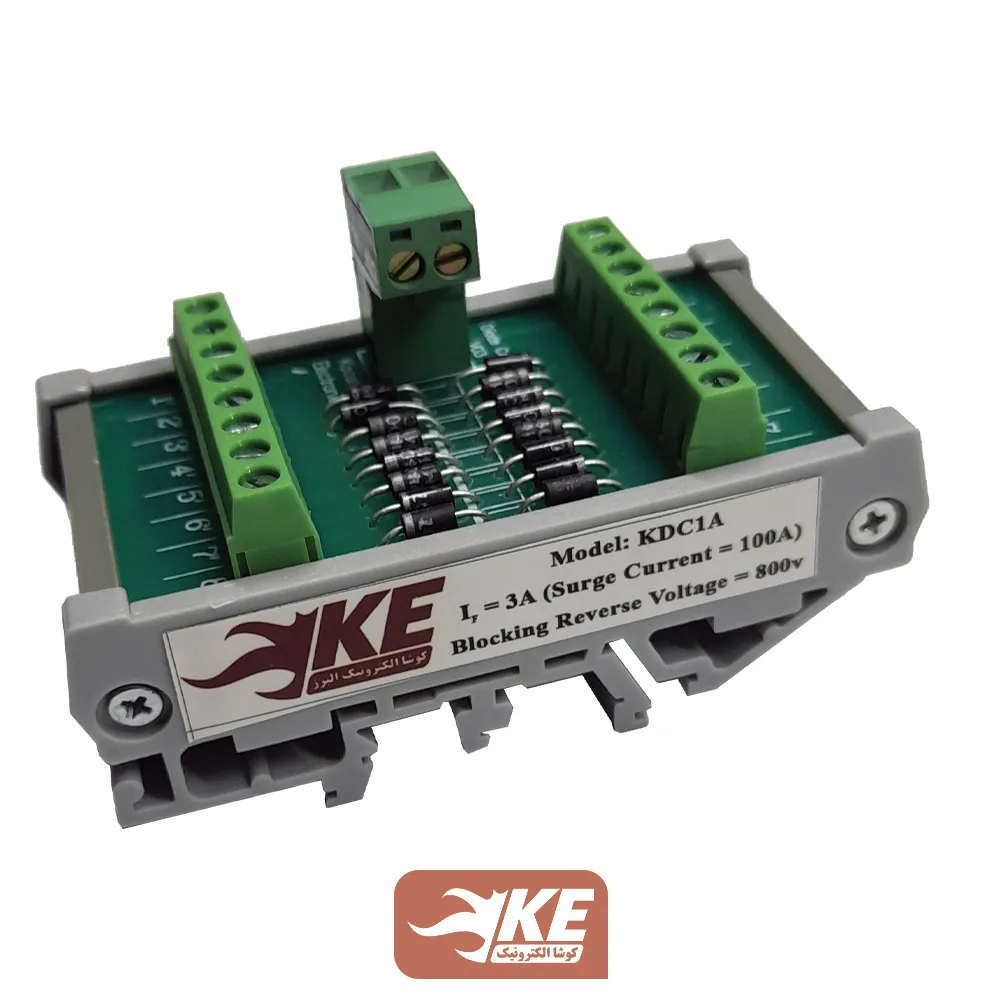

دیودهای مورد استفاده در کارت دیود ۱۶ تایی از نوع 1N4007 و با توانایی عبور جریان یک آمپر است. پایه آند همه دیودها به یکدیگر متصل است. کارت دیود فقط در مدارهای با تغذیه DC کاربرد دارد و برای حذف جرقه و ….. در سیستم‌های AC کاربردی ندارد. مهم‌ترین ویژگی‌های آن عبارت است از:
- توانایی عبور جریان‌های لحظه‌ای بالا ( حداکثر ۳۰ آمپر)
- افت کم ولتاژ در حالت مستقیم ( حداکثر یک ولت)
- توانایی تحمل ولتاژ معکوس بالا ( حداکثر ۷۰۰ ولت)
کاربردهای کارت دیود آند مشترک
- محافظت در برابر اتصال پلاریته اشتباه
- محافظت در برابر ولتاژهای گذرای لحظه‌ای( نویز) در سیستم‌هایی که کلیدزنی بار سلفی وجود دارد
- محافظت از خروجی‌های PLC در برابر ولتاژ و جریان بازگشتی بارهای سلفی و ورودی‌ها در برابر اضافه ولتاژ
- محافظت از خروجی کنتاکت‌ها در کنترل بارهای سلفی ( نظیر شیر برقی، ترمز و ….)
اگر در سیستم شما(مثلا شیر برقی‌ها)، سر مشترک بارها (همان شیر برقی) به مثبت ۲۴ وصل شده است، باید از کارت دیود کاتد مشترک استفاده کنید و اگر سر مشترک بارها به منفی ۲۴ وصل کردید، باید از کارت دیود آند مشترک استفاده کنید.
شماتیک کارت دیود آند مشترک
