کنترل فاز بدون نول برنا الکترونیک مدل TPM

ویژگی‌های کنترل فاز بدون نول برنا الکترونیک مدل TPM

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص عدم تقارن ولتاژ با توجه به مقدار تنظیمی
• تشخیص کاهش ولتاژ شبکه
• تشخیص افزایش ولتاژ شبکه
• قابلیت تنظیم تاخیر در وصل پس از رفع خطا
• دارای 6 نشانگر LED برای نمایش حالت‌های مختلف دستگاه
• دارای 3 سال گارانتی بی‌قید و شرط

اصول کار

• پس از وصل شدن سه‌فاز به ترمینال‌های T, S, R و تغذیه ۳۸۰ ولت به ترمینال‌های A1 و A2 دستگاه شروع بکار می‌کند.
• در این حالت نشانگر زرد رنگ سیگنال تغذیه ورودی PWR روشن شده و دستگاه زمان‌سنجی را آغاز می‌کند. پس از اتمام زمان تنظیم شده توسط پیچ DELAY نشانگر سبز OUT روشن شده و رله داخلی دستگاه وصل می‌شود.(اتصال داخلی ترمینال ۱۵ به ۱۸).  در صورتی‌که هر یک از نشانگرهای خطا روشن باشد زمانسنجی آغاز نخواهد شد.
• در صورتی‌که خطایی مانند جابجایی فازها، اضافه ولتاژ، افت ولتاژ یا قطع یک فاز در شبکه پدید آید، نشانگر خطای مربوطه روشن شده، همزمان سیگنال خروجی OUT خاموش و رله داخلی نیز قطع می‌گردد. (اتصال داخلی ترمینال ۱۵ به ۱۶)

نحوه نصب و راه اندازی

• سه‭ ‬فاز‭ ‬به‭ ‬ترمینال‌های‭ ‬T‭, ‬S‭, ‬R‭ ‬و‭ ‬تغذیه‭ ‬۳۸۰‭ ‬ولت‭ ‬به‭ ‬ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬وصل‭ ‬شوند‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ در‭ ‬صورت‭ ‬عدم وجود‭ ‬ولتاژ‭ ‬۳۸۰‭ ‬ولت‭ ‬مجزا،‭ ‬می‌توان‭ ‬ترمینال‌های‭ ‬A1‭ ‬و‭ ‬A2‭ ‬را‭ ‬به‭ ‬ترمینال‌های ‭ ‬RوT‭ ‬ وصل کرد.
• ترمینال‌های ‭ ‬۱۵و۱۸‭ ‬ مانند‭ ‬شستی‭ ‬استوپ‭ ‬در‭ ‬مدار‭ ‬سری‭ ‬می‌شوند‭.‬‬‬‬‬‬‬‬‬‬
• در‭ ‬صورتی‌که‭ ‬پس‭ ‬از‭ ‬نصب‭ ‬دستگاه،‭ ‬نشانگر‭ ‬توالی‭ ‬فاز‭ ‬P.S‭ ‬روشن‭ ‬بود،‭ ‬لازمست تا‭ ‬جای‭ ‬دو‭ ‬فاز ‭)‬مثلاً‭ ‬S‭ ‬و‭(‬R‭ ‬ عوض‭ ‬شود‭ ‬تا‭ ‬نشانگر‭ ‬مربوطه‭ ‬خاموش‭ ‬شود‭. ‬با‭ ‬پیش‭ ‬آمدن‭ ‬هر‭ ‬یک‭ ‬از‭ ‬خطاهای‭ ‬مذکور‭ ‬رله‭ ‬داخلی‭ ‬سریعاً‭ ‬قطع‭ ‬می‌شود‭ ‬و‭ ‬پس‭ ‬از‭ ‬برطرف‭ ‬شدن‭ ‬خطا‭ ‬و‭ ‬سپری‭ ‬شدن‭ ‬زمان‭ ‬تنظیمی‭ ‬توسط‭ ‬دستهDELAY،‭ ‬ رله‭ ‬وصل‭ ‬شده‭ ‬و‭ ‬سیگنال‭ ‬OUT‭ ‬روشن‭ ‬می‌گردد‭. ‬این‭ ‬زمان‭ ‬از ‭ ‬۰‭/‬۵تا‭ ‬۳۰‭ ‬ثانیه‭ ‬می‌باشد‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬
  تشخیص‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬بین‭ ‬فازها‭ ‬توسط‭ ‬دسته‭ ‬ASY.V‭ ‬تنظیم‭ ‬می‌شود.‭ ‬این‭ ‬مقدار‭ ‬بین‭ ‬٪۵‭ ‬تا‭ ‬‭٪۲۰ ‬قابل‭ ‬تنظیم‭ ‬است‭.‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬

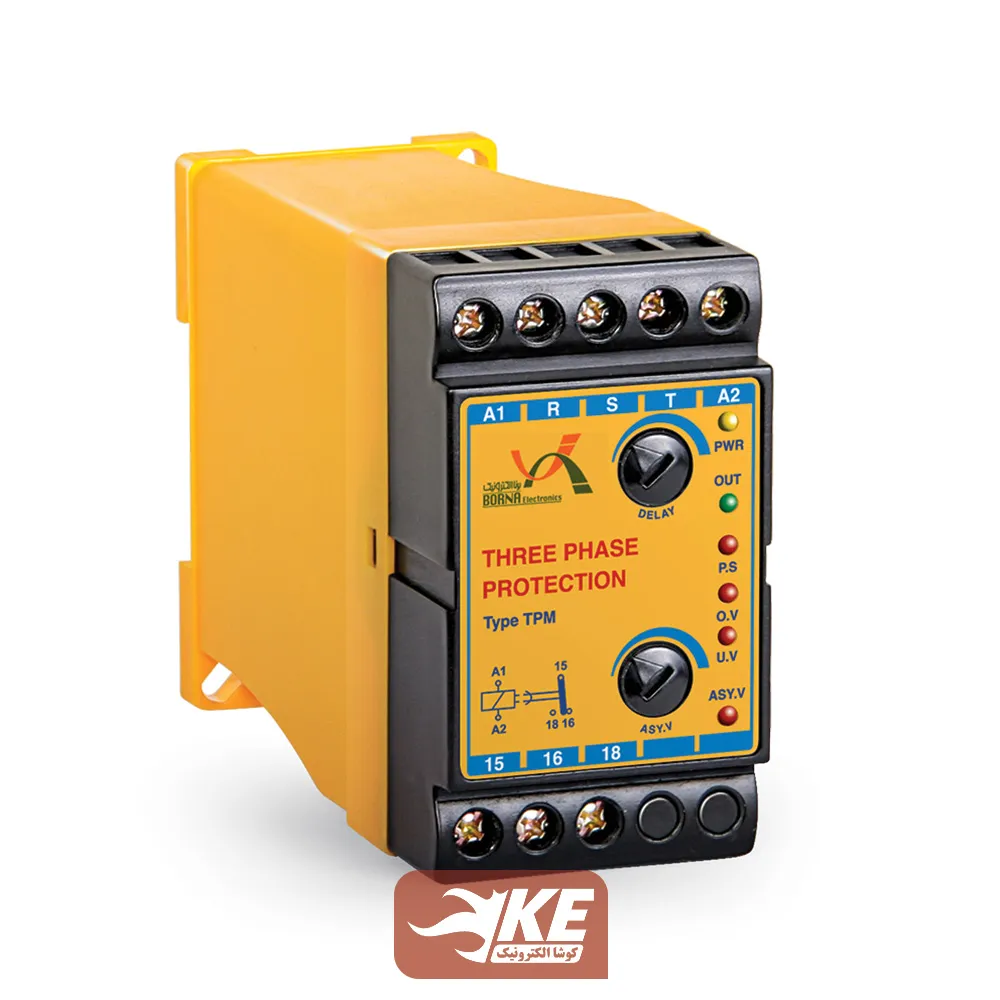

نشانگرهای سیگنال روی کنترل فاز بدون نول مدل TPM

روی کنترل فاز بدون نول برنا الکترونیک تعداد 6 عدد نشانگر طراحی شده است.

•  PWR : ‬وصل‭ ‬تغذیه‭ ‬ورودی‬‬‬‬‬
• ‭: ‬OUT‭‬‭ ‬ وصل‭ ‬رله‭ ‬خروجی‬‬‬‬‬
• ‭: ‬P.S‬‭ ‬ عدم‭ ‬توالی‭ ‬فاز‬‬‬‬‬
• ‭‭: ‬O.V‬‭ ‬ ولتاژ‭ ‬شبکه‭ ‬بیش‭ ‬از ‭ ‬٪۱۵‭‬(حدود‭ ‬۴۳۷‭ ‬ولت‭( ‬‬‬‬‬‬‬‬‬‬‬‬
• U.V‭‬ : ولتاژ‭ ‬شبکه‭ ‬کمتر‭ ‬از ‭ ‬٪۲۰‭‬(حدود‭ ‬۳۰۴‭ ‬ولت‭(
• ‭ ‬: ASY.V‭‬قطع‭ ‬فاز‭ ‬و‭ ‬یا‭ ‬عدم‭ ‬تقارن‭ ‬ولتاژ‭ ‬شبکه ‭)‬قابل‭ ‬تنظیم‭ ‬از‬‭٪۵ ‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬‬ تا ۲۰٪ توسط دسته ASY.V)

دانلود کاتالوگ و راهنمای نصب کنترل فاز بدون نول برنا الکترونیک مدل TPM

مشخصات فنی

• ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

مشخصات رله خروجی

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب یا ۲۸ ولت مستقیم

ابعاد کنترل فاز بدون نول برنا الکترونیک مدل TPM
