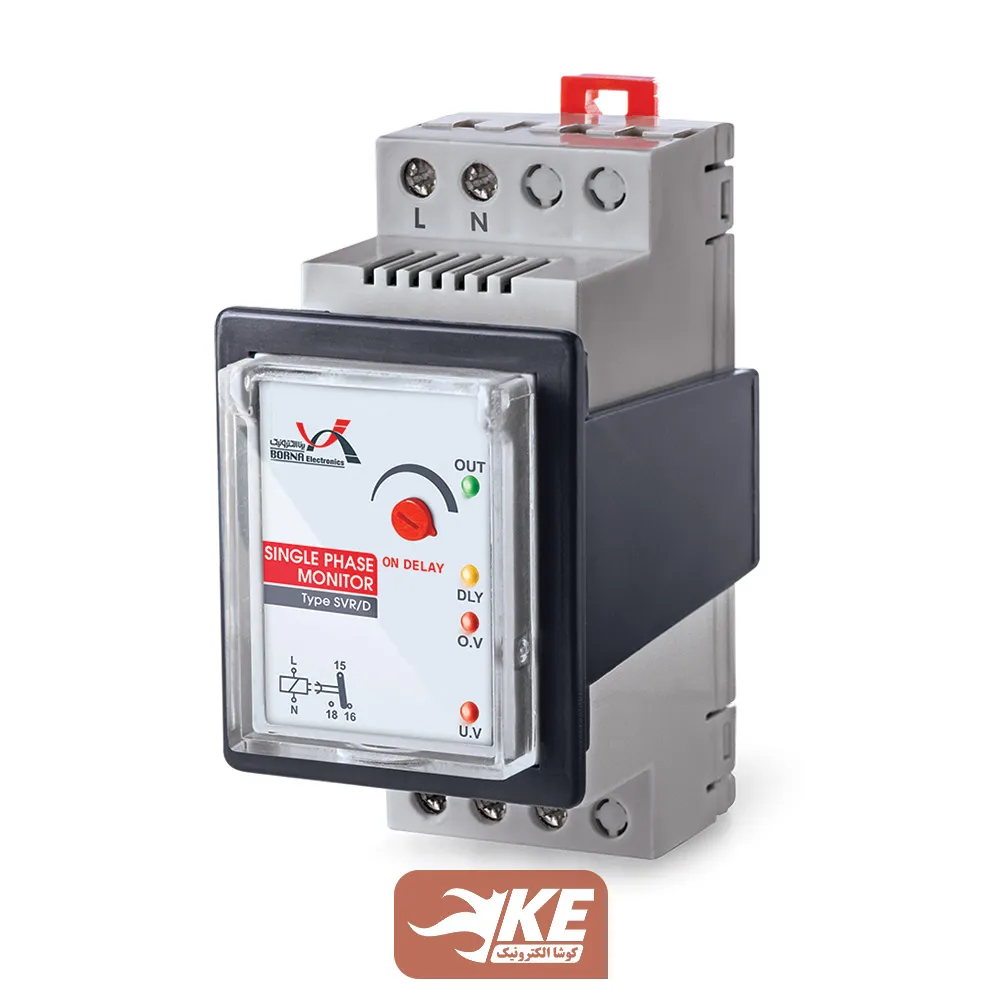

محافظ بوبین کنتاکتور برنا الکترونیک مدل SVR/D

ویژگی‌های محافظ بوبین کنتاکتور برنا الکترونیک مدل SVRD

این دستگاه فقط برای مصرف‌کننده‌های تکفاز 220 ولت بوده و برای برق سه‌فاز کاربردی ندارد. همچنین در خروجی این دستگاه حتما باید از کنتاکتور با آمپر مناسب استفاده شود و به تنهایی برای حفاظت از تجهیزات و دستگاه‌های برقی کاربردی ندارد.

• محافظت تجهیزات در برابر افزایش و کاهش ولتاژ شبکه
• محافظت تجهیزات در برابر دو فاز شدن
• محافظت تجهیزات در برابر فشار ناشی از قطع و وصل متوالی برق
• قابلیت تنظیم زمان تأخیر در وصل از یک تا سه دقیقه
• دارای یک رله یک کنتاکت C/O
• دارای 4 نشانگر
• دارای 3 سال گارانتی بی‌قید و شرط

اصول کار:

• هنگامی که ولتاژ تغذیه به ترمینال‌های A1 و A2 اعمال شــود و ولتاژ شبکه بیـن ۱۸۰ تا ۲۵۰ ولت باشد، نشانگر تاخیر (DLY) روشن می‌شود.
• پس از گذشت زمان تخیر تنظیم شده (توسط پیچ DELAY)، رله عمل کرده و همزمان نشانگر تاخیر (DLY) خاموش و سیگنال خروجی (OUT) روشن می‌شود (ترمینال ۱۵ به ۱۸ وصل می‌شود)
• در صورتی‌که ولتاژ شبکه بیش از ۲۵۵ ولت نشانگر O.V روشن یا اگر کمتر از ۱۷۵ ولت باشد نشانگر U.V روشن و همزمان رله قطع، نشانگر خروجی (OUT) خاموش و روشن می‌گردد (ترمینال ۱۵ به ۱۶ وصل می‌شود)
• پس از بازگشت ولتاژ به حد مجاز، نشانگر خطا خاموش، و نشانگر تاخیر روشن می‌شود و پس از سپری شدن زمان تنظیم شده مجددا رله وصل خواهد شد.

نشانگرهای سیگنال روی محافظ بوبین کنتاکتور برنا الکترونیک مدل SVRD

• وصل خروجی OUT
• تأخیر در وصل DLY
• اضافه ولتاژ O.V
• کاهش ولتاژ U.V

دانلود کاتالوگ و راهنمای نصب محافظ بوبین کنتاکتور برنا الکترونیک مدل SVRD

مشخصات فنی

• ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

مشخصات رله خروجی

• رله خروجی: یک کنتاکت C/O با جریان مناسب برای تحریک کنتاکتور(در خروجی این دستگاه حتما باید از کنتاکتور با آمپر مناسب استفاده شود و به تنهایی برای حفاظت از تجهیزات و دستگاه‌های برقی کاربردی ندارد.)

ابعاد محافظ بوبین کنتاکتور برنا الکترونیک مدل SVRD

ابعاد این کنترل فاز دقیقا معادل یک کلید مینیاتوری دو پل است.
