توضیحات

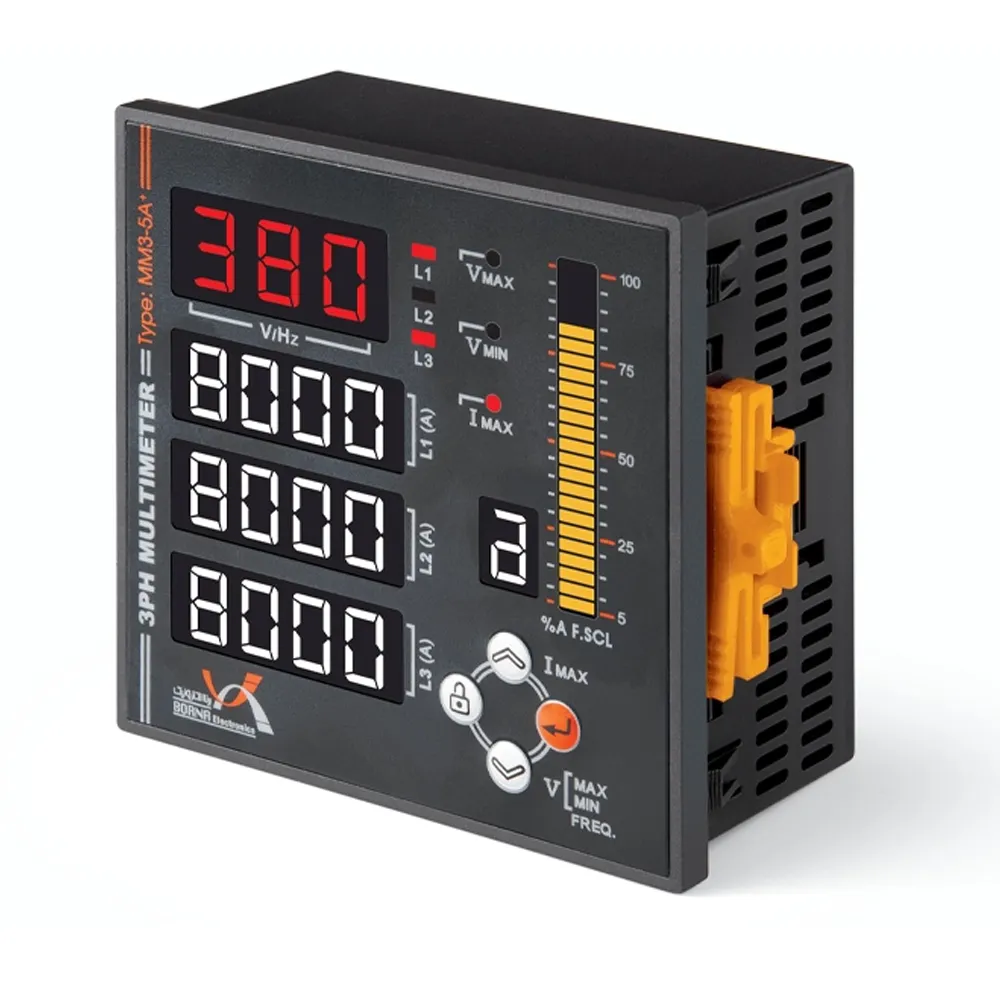

این دستگاه یک سیستم هوشمند مانیتورینگ و کنترل فاز و بار است که برای حفاظت و پایش دقیق شبکههای سهفاز طراحی شده است. دستگاه با اندازهگیری ولتاژ، جریان و فرکانس بهصورت True RMS، اطلاعات دقیقی از وضعیت شبکه ارائه میدهد و در عین حال با ثبت مقادیر حداقل و حداکثر ولتاژ، بیشینه جریان و نمایش بارگراف جریان، امکان بررسی بهتر شرایط عملکرد را فراهم میکند.
علاوه بر قابلیت مانیتورینگ، این تجهیز نقش حفاظتی مهمی نیز دارد و میتواند در برابر اختلالاتی مانند کاهش یا افزایش ولتاژ، قطع فاز، جابجایی فاز، عدم تقارن ولتاژ و جریان، و همچنین اضافهجریان یا افت جریان از مدار محافظت کند. به همین دلیل، این محصول فقط یک نمایشگر ساده نیست، بلکه یک واحد کنترلی هوشمند برای افزایش ایمنی و پایداری شبکههای سهفاز به شمار میآید.
ویژگیها
- اندازهگیری و نمایش ولتاژ فاز و خط بهصورت True RMS با قابلیت نمایش ثابت و چرخشی
- ثبت حداقل و حداکثر ولتاژ هر فاز و هر خط
- اندازهگیری جریان واقعی هر فاز بهصورت True RMS
- نمایش بارگراف میانگین جریان و ثبت حداکثر جریان عبوری هر فاز
- اندازهگیری و نمایش فرکانس شبکه
- حفاظت کامل در برابر قطع فاز، جابجایی فاز، عدم تقارن، کاهش و افزایش ولتاژ
- حفاظت در برابر عدم تقارن جریان، کاهش جریان و افزایش جریان
- امکان فعال یا غیرفعال کردن عملکرد کنترل فاز یا کنترل بار
- نمایش جریان، ولتاژ، مقادیر تنظیمی و پیامهای خطا روی نمایشگر برای مانیتورینگ آسانتر
- مجهز به رله خروجی قابل برنامهریزی برای استفاده در مدار فرمان
مشخصات فنی
- ولتاژ ورودی: 380 ولت متناوب 4 سیمه با تلرانس 20± درصد
- فرکانس شبکه: 50 هرتز با تلرانس 5± هرتز
- محدوده اندازهگیری ولتاژ: 100 تا 270 ولت فازی و 170 تا 470 ولت خطی
- مقدار CT قابل تنظیم: از 5/5 تا 8000/5
- درجه حفاظت: IP20 مطابق با استاندارد IEC 60529
- دمای کاری: از 10- تا 60+ درجه سانتیگراد
- رطوبت کاری: 15 تا 85 درصد
- نوع نصب: Flush Mounted
- رله خروجی: یک کنتاکت C/O با جریان 6 آمپر
ابعاد مولتیمتر سهفاز هوشمند سری ایمپریال برنا الکترونیک مدل +SM3-5A
