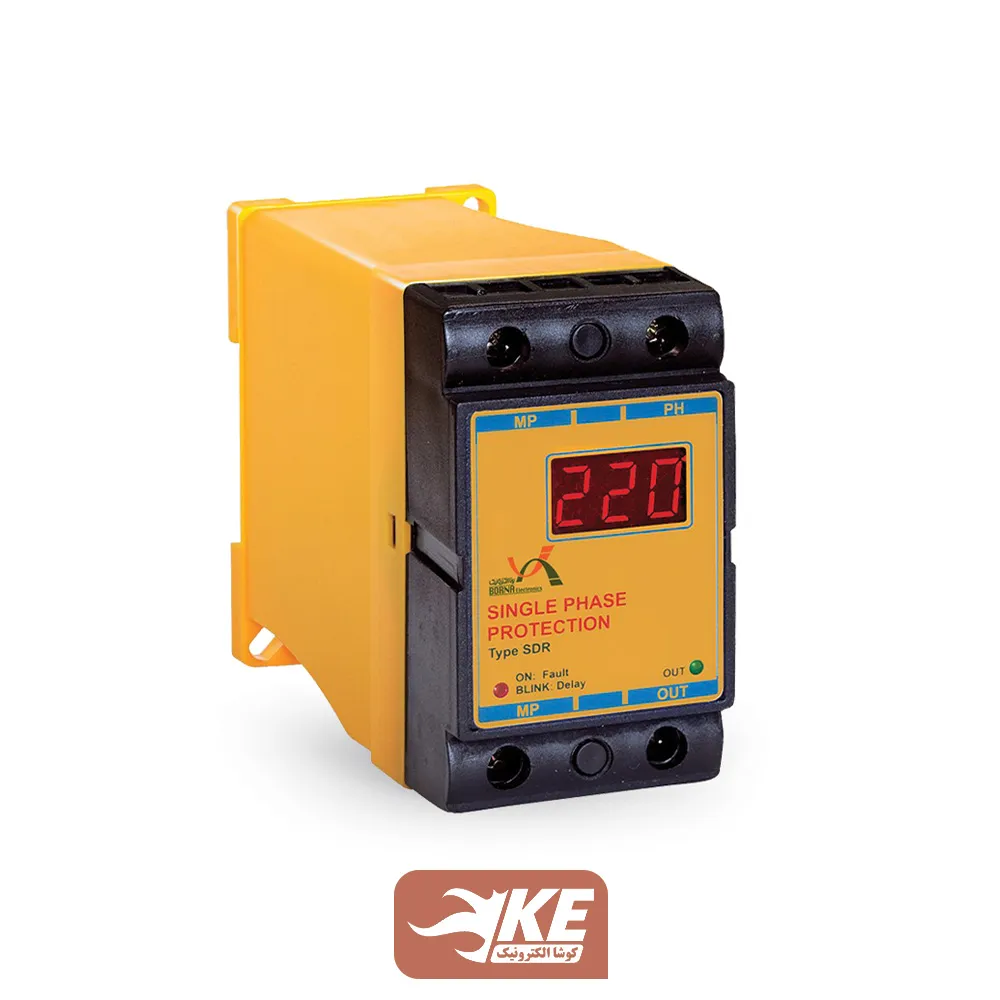

محافظ ولتاژ تکفاز 32 آمپری دیجیتال برنا الکترونیک مدل SDR

ویژگی‌ها
حداکثر جریان32 آمپر
گارانتی3سال بی‌قید و شرط
مشاهده همه ویژگی‌ها

امکان نصب بعد از کنتور تکفاز برای حفاظت مرکزی

آخرین بروزرسانی قیمت و موجودی: امروز 1403/08/09

موجود

ارسال توسط کوشانیک
10% قیمت اصلی 760,000 تومان بود.قیمت فعلی 684,000 تومان است.

موجود

- +

توضیحات

ویژگی‌های محافظ ولتاژ تکفاز 32 آمپری دیجیتال برنا الکترونیک مدل SDR

  • محافظت در برابر کاهش و افزایش ولتاژ شبکه
  • محافظت در برابر دوفاز شدن شبکه تک فاز
  • قابل استفاده برای تمامی مصرف کنندگان تک فاز تا ۶ کیلووات
  • دارای تایمر ضربه گیر( قطع و وصل پشت هم برق شهری)
  • دارای نمایشگر دیجیتالی برای نمایش ولتاژ شبکه و زمان تاخیر در وصل
  • دارای 3 سال گارانتی بی‌قید و شرط



اصول کار:

  • با اتصال برق شبکه به ترمینال‌های MP(N) و PH(L) دستگاه شروع به‌کار می‌کند.
  • همزمان با وصل شدن برق شبکه ابتدا روی صفحه نمایشگر ولتاژ شبکه، سپس زمان تأخیر در وصل نمایش داده خواهد شد.
    زمان تأخیر (۲۴۰ ثانیه) به صورت معکوس شروع به شمارش می کند و همزمان سیگنال قرمز رنگ چشمک می‌زند تا زمان به پایان برسد.
    توجه: در صورتیکه ولتاژ کمتر یا بیشتر از حد مجاز باشد زمانسنجی آغاز نخواهد شد.



  • پس از اتمام زمان، ولتاژ شبکه روی نمایشگر نشان داده شده، خروجی برق دار و سیگنال OUT روشن می‌شود.
    در صورتیکه ولتاژ بیشتر یا کمتر از حد مجاز باشد، خروجی قطع، سیگنال OUT خاموش شده و سیگنال قرمز روشن می‌شود.
    در صورتیکه ولتاژ شبکه به وضعیت عادی برگردد مراحل فوق تکرار می‌گردد.



نشانگرهای سیگنال روی محافظ ولتاژ تکفاز 32 آمپری دیجیتال مدل SDR

  • RED: اگر روشن بود به معنای نمایش وضعیت خطا در ولتاژ شبکه است (ولتاژ کمتر یا بیشتر از حد مجاز) و اگر بصورت چشمک زن بود یعنی دستگاه در حال سپری کردن زمان تأخیر در وصل است.
  • OUT: نمایشگر وصل خروجی



دانلود کاتالوگ و راهنمای نصب محافظ ولتاژ تکفاز 32 آمپری دیجیتال برنا الکترونیک مدل SDR



مشخصات فنی

  • ولتاژ تغذیه: ۱۷۰ تا ۲۶۰ ولت متناوب
  • فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
  • تلفات داخلی: حدود ۳ وات
  • خطای کاهش ولتاژ: ۱۷۵ الی ۱۸۰ ولت متناوب
  • خطای اضافه ولتاژ: ۲۵۰ الی ۲۵۵ ولت متناوب
  • تأخیر در وصل: ۲۴۰ ثانیه
  • درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
  • دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
  • رطوبت کاری: ۱۵٪ تا ۸۵٪
  • نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
  • کلاس عایقی: CLASS II
  • جریان خروجی: ۳۲ آمپر
  • توان خروجی: ۶ کیلو وات



مشخصات رله خروجی

  • رله خروجی: یک کنتاکت C/O
  • جریان کنتاکت: 32 آمپر ۲۲۰ ولت متناوب



ابعاد محافظ ولتاژ تکفاز 32 آمپری دیجیتال برنا الکترونیک مدل SDR



ابعاد رله حفاظتی برنا الکترونیک- سایز بدنه زرد



توضیحات تکمیلی

وزن200 گرم
ابعاد4.5 × 11 × 8 سانتیمتر
حداکثر جریان

32 آمپر

گارانتی

3سال بی‌قید و شرط
