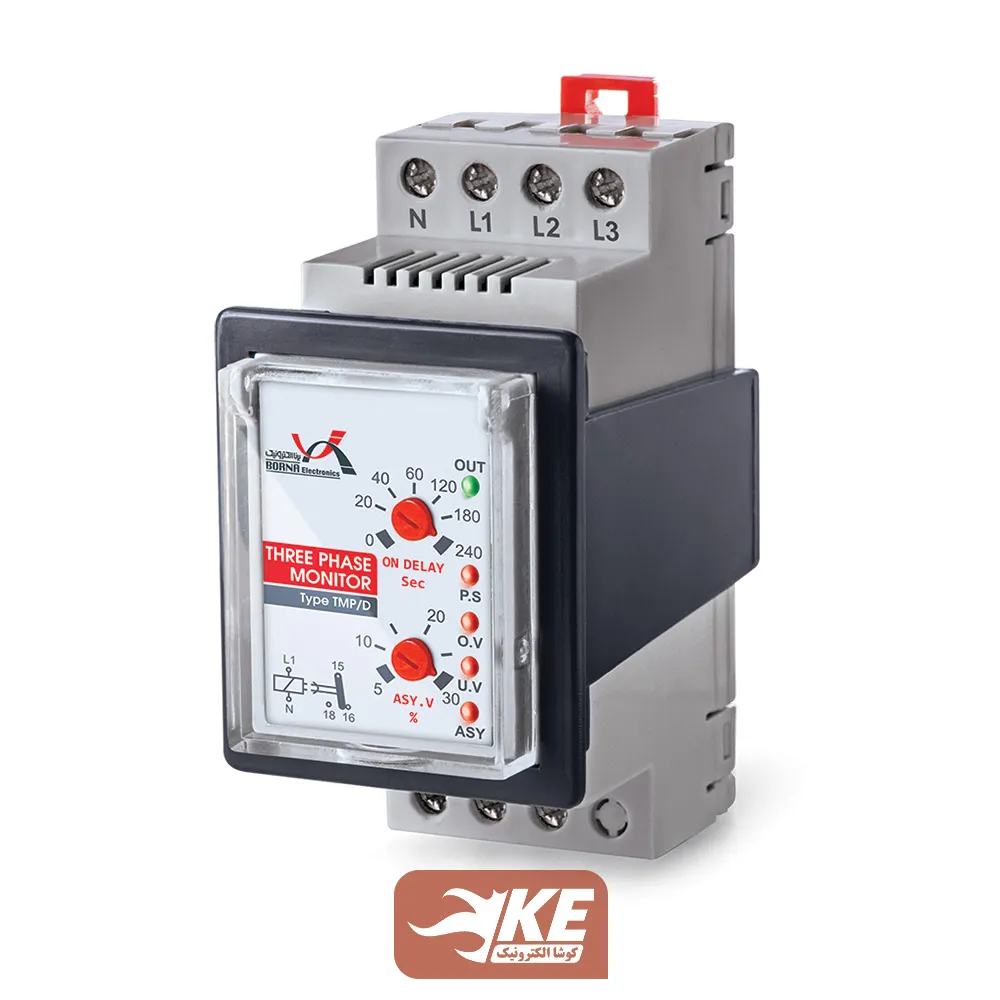

کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D

توضیحات

ویژگی‌های کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D:

• تشخیص تغییر توالی فاز
• تشخیص قطع یک فاز
• تشخیص عدم تقارن ولتاژ با توجه به مقدار تنظیمی
• تشخیص کاهش ولتاژ شبکه به مقدار کمتر از ٪۱± ۲۹۵ ولت با هیسترزیس ۱۰ ولت
• تشخیص افزایش ولتاژ شبکه به مقدار بیشتر از ٪۱± ۴۴۰ ولت با هیسترزیس ۱۰ ولت
• قابلیت تنظیم تاخیر در وصل از ۰ تا 4 دقیقه
• دارای ۵ ثانیه تاخیر در قطع هنگام راه‌اندازی
• دارای ۳ ثانیه تاخیر در قطع هنگام بروز خطا
• قابلیت تنظیم عدم تقارن ولتاژ از ۵ تا ۳۰ درصد
• دارای ۵ نشانگر LED برای نمایش حالت‌های مختلف دستگاه
• دارای 3 سال گارانتی بی‌قید و شرط

اصول کار:

• با وصل فازها به ترمینال‌های L1, L2, L3 و نول به ترمینال N، دستگاه شروع به کار می‌کند.
• پس از اتمام زمان تاخیر در وصل تنظیم شده (ON DELAY)، نشانگر سیگنال OUT روشن شده و رله داخلی دستگاه وصل می‌شود و ترمینال ۱۵ به ۱۸ وصل می‌شود.
• در صورتی‌کـه خطایـی مانند جابجایی فازهـا، افزایش ولتاژ، کاهـش ولتاژ یا قطع فاز در شبکه سـه فـاز رخ دهد، نشانگر خطای مربوطه روی دستگاه روشن شده و دستگاه شروع به شمارش زمان تاخیر در قطع می‌کند. چنانچه تا 3 ثانیه همچنان خطا وجود داشته باشد، نشانگر OUT خاموش شده و رله داخلی دستگاه نیز قطع می‌شود(اتصال داخلی ترمینال 15 بـه 16 وصل می‌شود)
• در صورت رفع خطا، دستگاه شروع به زمان‌سنجی تاخیر در وصل می‌کند و با اتمام شمارش، رله خروجی مجدد وصل می‌شود. در نظر داشته باشید که چنانچه در همان آغاز به کار دستگاه، خطایی در شبکه وجود داشته باشد، زمان‌سنجی آغاز نخواهد شد و نشانگر خطای مربوطه روشن مانده و رله داخلی وصل نمی‌گردد.

نشانگرهای سیگنال روی کنترل فاز میکروپروسسوری TMP/D

روی کنترل فاز میکروپروسسوری برنا الکترونیک تعداد 5 عدد نشانگر طراحی شده است. نشانگر OUT به رنگ سبز بوده و بیانگر وضعیت عادی شبکه است ولی مابقی نشانگرها، درصورت روشن‌شدن، بیانگر وجود یک خطا در شبکه است.

• OUT: وضعیت شبکه عادی است و رله خروجی وصل است.
• P.S: خطای جا‌به‌جایی فازها
• U.H: خطای افزایش ولتاژ شبکه
• U.L: خطای کاهش ولتاژ شبکه
• ASY: خطای عدم تقارن ولتاژ یا قطع فاز

­

عملکرد رله خروجی

نشانگر خروجی به رنگ سبز بوده و می‌تواند در سه حالت روشن، خاموش یا چشمک‌زن دیده شود. ولی نشانگرهای خطا فقط دو وضعیت روشن یا خاموش دارند و همگی قرمز هستند. با توجه به اینموارد، کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D چهار وضعیت کاری می‌تواند داشته باشد:

1. اگر نشانگر خروجی روشن و همه نشانگرهای خطا خاموش باشند، در این حالت رله خروجی فعال بوده و شبکه وضعیت عادی و استاندارد دارد.
2. اگر نشانگر خروجی در وضعیت چشمک‌زن و همه نشانگرهای خطا خاموش باشند، در این حالت رله خروجی قطع بوده و دستگاه در حالت زمان‌سنجی برای وصل رله خروجی ( زمان تاخیر در وصل) است.
3. اگر نشانگر خروجی در وضعیت چشمک‌زن و حداقل یکی از نشانگرهای خطا روشن باشد، در این حالت رله خروجی وصل است ولی دستگاه در حالت زمان‌سنجی برای قطع رله خروجی ( زمان تاخیر در قطع) است.
4. اگر نشانگر خروجی خاموش و حداقل یکی از نشانگرهای خطا روشن باشد، در این حالت رله خروجی قطع بوده و مشکلی در شبکه برق وجود دارد. لازمست تا مطابق خطایی که دستگاه نمایش می‌دهد، شبکه بررسی و خطا رفع گردد.

دانلود کاتالوگ و راهنمای نصب کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D

مشخصات فنی

• ولتاژ تغذیه: ۳۸۰ ولت متناوب ۴ سیمه ۲۰± درصد
• فرکانس شبکه: ۵۰ هرتز ، ۵± هرتز
• تلفات داخلی: حدود ۳ وات
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵٪ تا ۸۵٪
• نوع نصب: Flush Mounted و DIN Rail مطابق با استاندارد IEC60715
• کلاس عایقی: CLASS II

مشخصات رله خروجی

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب یا ۲۸ ولت مستقیم

ابعاد کنترل فاز میکروپروسسوری برنا الکترونیک مدل TMP/D

ابعاد این کنترل فاز دقیقا معادل یک کلید مینیاتوری دو پل است.
