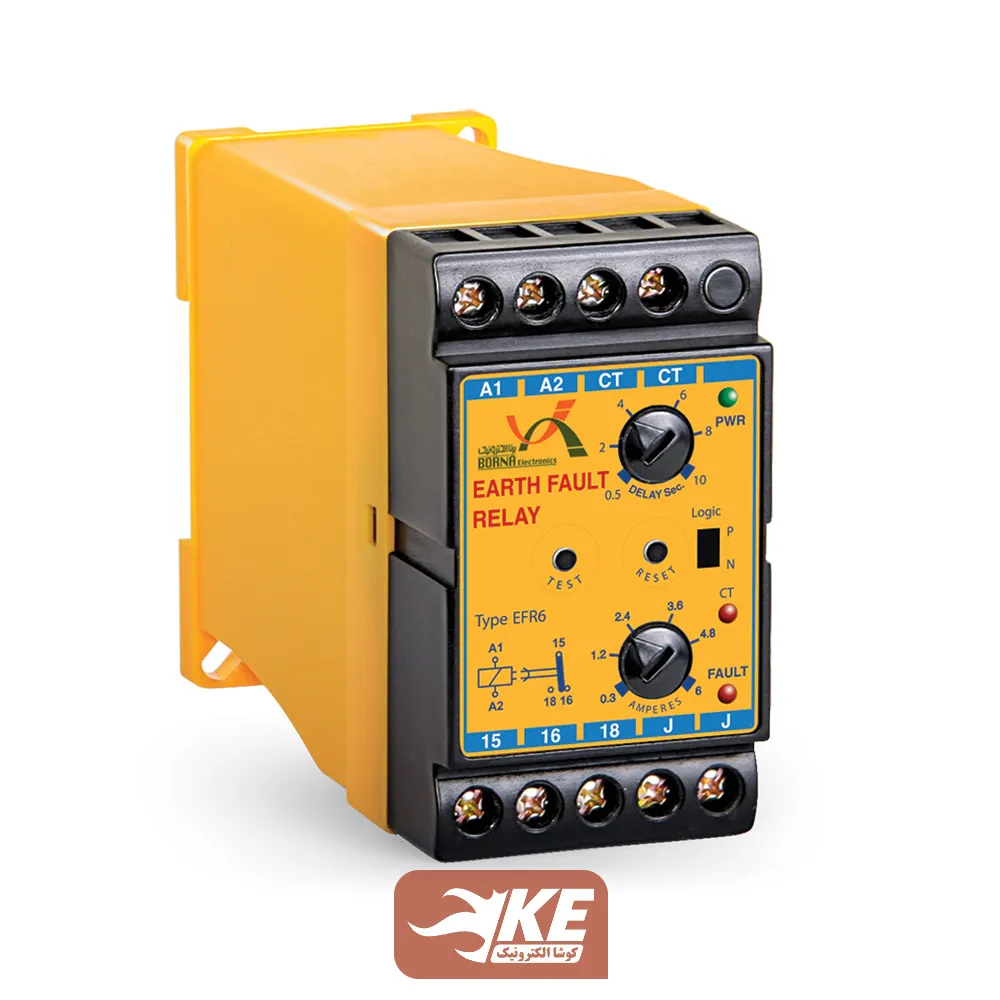

رله ارت فالت کوربالانسی برنا الکترونیک مدل EFR
دسته: ارت فالت و تجهیزات, حفاظت برق‌صنعتی
برچسب: برند برنا الکترونیک
ویژگی‌ها
سازنده(برند): برنا الکترونیک (ایران)
ولتاژ تغذیه: 180 تا 250 ولت
تعداد/نوع خروجی: یک خروجی رله‌ای 5 آمپری با کنتاکت باز و بسته
نوع نصب: ریلی, روی درب تابلو
درجه حفاظت(IP): IP20
گارانتی: 3سال بی‌قید و شرط
حفاظت در برابر نشتی جریان تجهیزات به زمین
آخرین بروزرسانی قیمت و موجودی: امروز 1403/06/29
موجود
ارسال توسط کوشانیک
محصولات مرتبط
توضیحات
رله ارت فالت کوربالانسی برنا الکترونیک مدل EFR به منظور حفاظت در برابر نشتی جریان به زمین طراحی شده است.
وقتی جریان شبکه درحالت تعادل باشد برآیند جریان‌های عبوری از سیم‌های بار در هر لحظه صفر است. بــه طور مثال در شبکه تکفاز دو سیمه کل جریانی که از فاز به مصرف‌کننده می‌رسد از نول برمی‌گردد، همچنین در شبکه سه‌فاز سه‌سیمه یا چهارسیمه نیز چنین است و با بار متقارن یا نامتقارن جریان رفت و برگشتی در سیم‌ها برابر خواهند بود. ولی هرگاه اتصال زمین پدید آید مقداری از جریان رفت به زمین متصل شده و از طریق سیم‌های شبکه باز نمی‌گردد. در رله ارت فالت همه سیم‌های برق مصرف‌کننده از داخل حلقه CBCT(ترانس جریان کوربالانس) عبور می‌کند و به این‌وسیله نشت جریان آشکار شده و رله فرمان قطع می‌کند.
- تشخیص خطای نشتی جریان به زمین
- حذف تاثیر هارمونیک سوم
- روش آشکاری‌سازی Balance Core
- تشخیص جریان نشتی در کابل‌های زیرزمینی، سیم‌پیچ الکتروموتورها و تابلوهای برق
- در دو مدل با محدوده جریان نشتی تنظیمی از 0.3 تا 6 و از 1 تا 20 آمپر
- زمان تاخیر در قطع رله قابل تنظیم از 0.5 تا 10 ثانیه
- دارای دو کلید TEST و RESET
این کالا به تنهایی کاربردی ندارد و برای عملکرد صحیح نیاز به ترانس جریان CT کوربالانس برنا الکترونیک دارد!!
دانلود کاتالوگ رله ارت فالت کوربالانسی برنا الکترونیک مدل EFR
توضیحات تکمیلی
| وزن | 200 گرم |
|---|---|
| ابعاد | 4.5 × 11 × 8 سانتیمتر |
| سازنده(برند) | برنا الکترونیک (ایران) |
| ولتاژ تغذیه | 180 تا 250 ولت |
| تعداد/نوع خروجی | یک خروجی رله‌ای 5 آمپری با کنتاکت باز و بسته |
| نوع نصب | ریلی, روی درب تابلو |
| درجه حفاظت(IP) | IP20 |
| گارانتی | 3سال بی‌قید و شرط |
