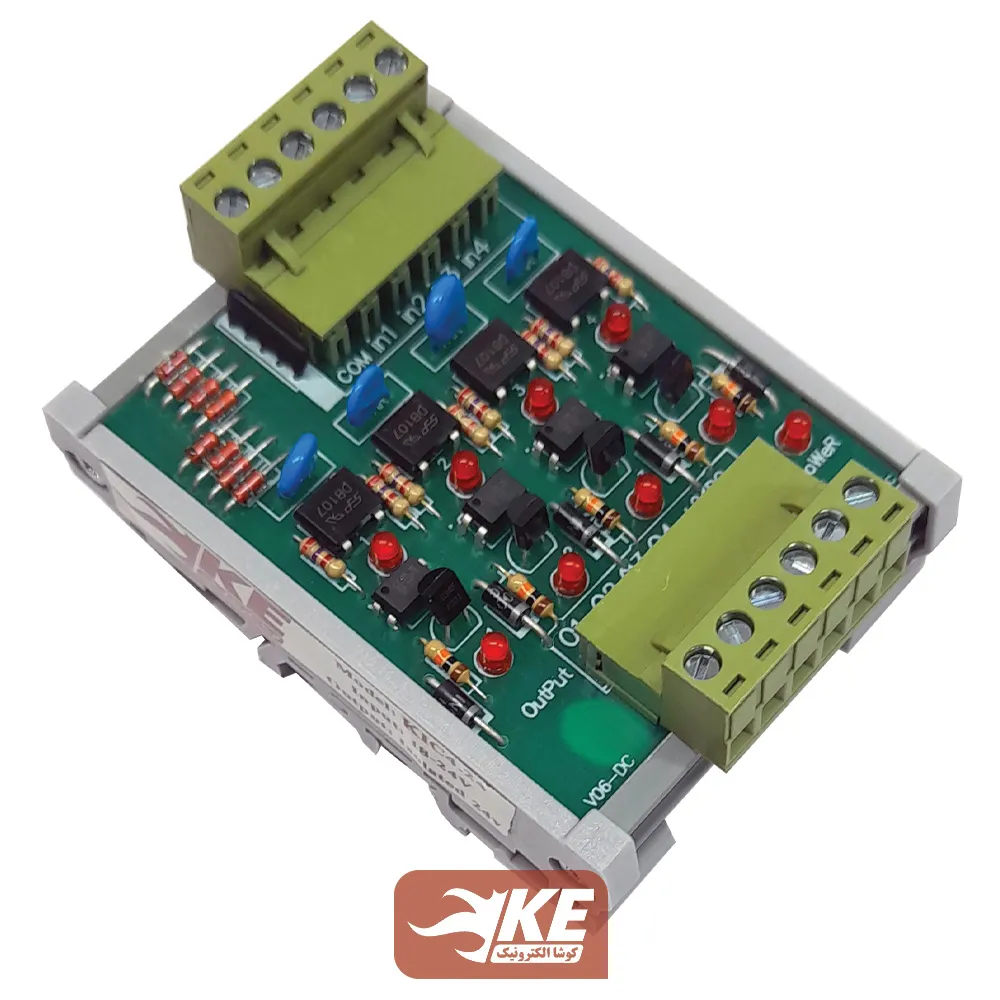

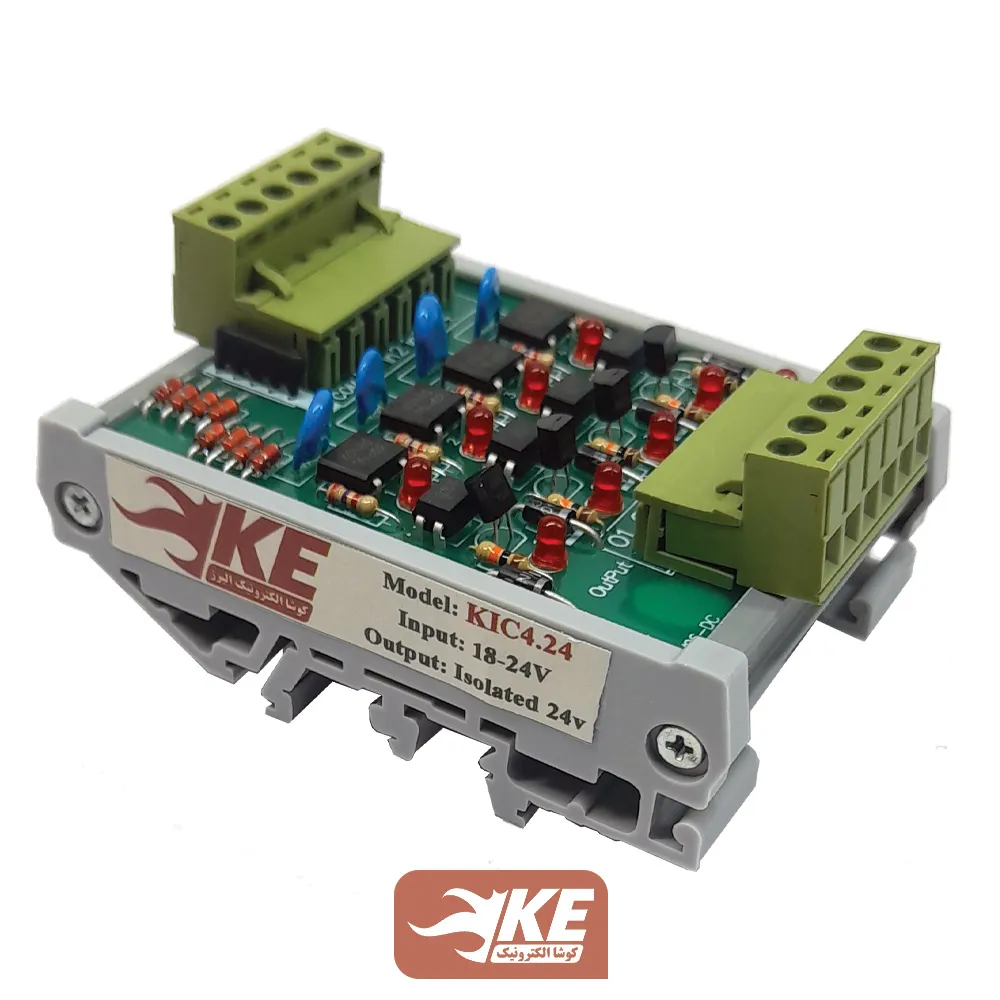

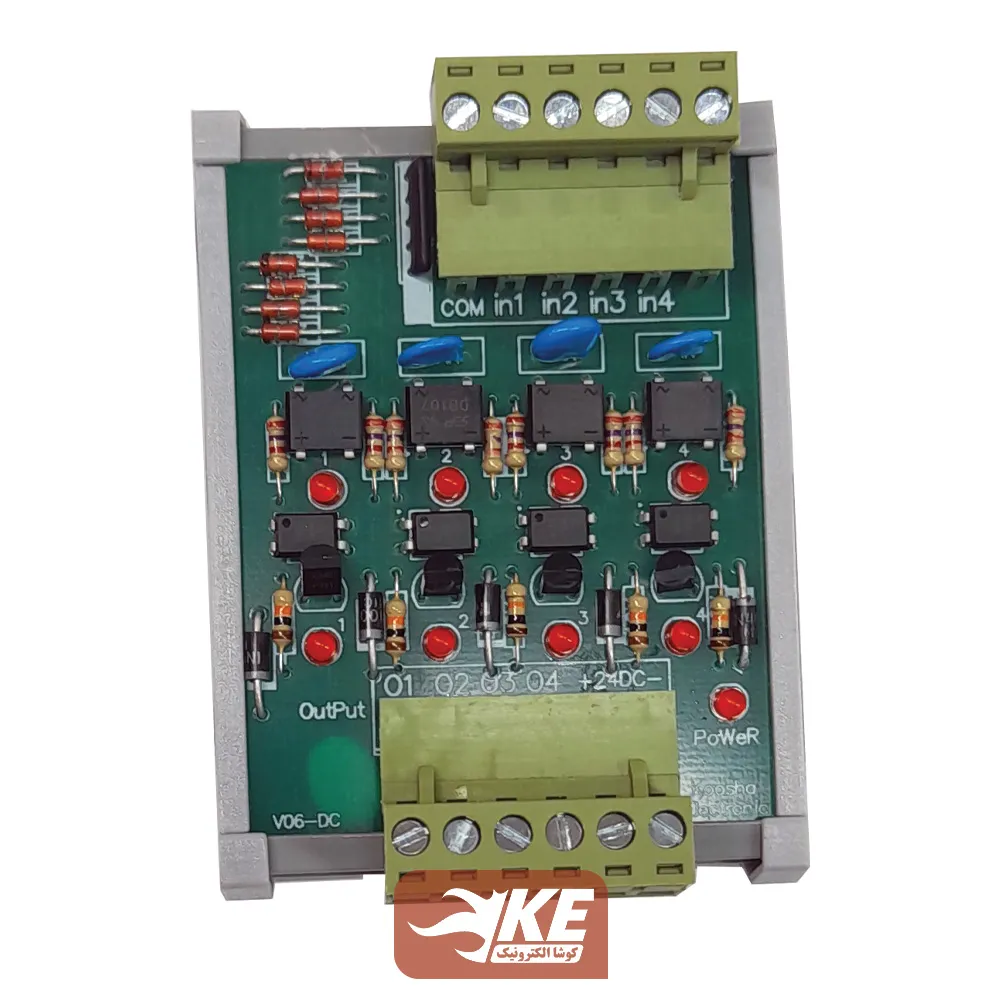

بررسی اجمالی ایزولاتور ۴ کاناله DC/DC
ایزولاتور 4 کاناله DC/DC، تجهیزی مطمئن، کوچک و بسیار ارزان برای حفاظت از ورودیهای PLC در برابر سیگنالهای پرخطر میباشد. همچنین از این محصول میتوان برای تغییر سطح سیگنالهای ورودی بهعنوان مبدل پالس استفاده کرد، این قابلیت باعث میگردد تا در محیطهایی که به علت وجود نویز یا طولانی بودن مسیر، افت سطح ولتاژ وجود دارد، سطح ولتاژ به ولتاژ استاندارد بازگردد. ایزولاتور ۴ کاناله با دارا بودن ۳ طبقه حفاظتی در ورودی و ایزوله نوری ورودی از خروجی و تغذیه، حفاظت کامل از تجهیزات اتوماسیون صنعتی نظیر ورودیهای PLC را (حتی در صورت برخورد رعدوبرق باسیمهای حامل سیگنال) خواهد کرد.همچنین از ایزولاتور میتوان در خروجی PLC، جهت ارسال سیگنالهای کنترلی به فواصل طولانی در مسیرهای پر نویز استفاده نمود. از دیگر کاربردهای این ایزولاتور می توان به عنوان مبدل سیگنال NPN به PNP اشاره نمود.
بازه ولتاژ در ورودی میتواند از 18 الی 30 ولت DC و حداکثر ولتاژ خروجی میتواند ۴۰ ولت DC باشد. هر کانال دارای یک نشانگر LED میباشد، که نمایانگر وجود سیگنال تحریک در ورودی است.دقت بسیاری در طراحی این محصول انجامگرفته تا طراحان و نصب کنندگان بتوانند در راحتترین شرایط از این محصول استفاده نمایند، بهطوریکه هر کانال دارای پل دیودی بوده، که باعث میگردد تا پلاریته ورودی اهمیتی نداشته باشد و بتوان آن را بهصورت صفر مشترک یا یک مشترک در تابلو سیمکشی نمود.از مهمترین ویژگیهای این ایزولاتور دارا بودن ترمینالهای جداشونده در ورودیها و خروجیها میباشد که باعث میگردد در صورت آسیب برد اصلی، بدون نیاز به تغییر در سیمکشی، نسبت به تعویض آن اقدام نمود.
ازآنجاییکه آتشسوزی یکی از شایعترین اتفاقات در تابلو برق میباشد، بدنه این کارت از موادی ساختهشده است که در صورت قرارگیری در میان شعله، شعلهور نمیشود و آب نمیگردد( تنها در حرارت بالا مچاله میشود)
کاربردها
ایزولاتور محصولی کوچک ولی بسیار پرکاربرد در تابلو برق و مدارهای اتوماسیون صنعتی میباشد. کاربردهای ایزولاتور عبارتاند از:
- ایزوله سیگنالهای ورودی: حذف نویز روی سیگنالها، محافظت از ورودیهای انواع PLC و دیگر تجهیزات کنترلی در برابر سیگنالهای پرخطر حتی در ولتاژهای در رنج Kv
- امکان افزایش مسافت ارسالی سیگنالهای کنترلی (Repeater): در برخی محیطهای صنعتی به علت فاصله زیاد الکتروموتور از PLC و عدم امکان سیمکشی از محیطهای کم نویز، نویز حاصل از شروع به کار موتورها یا دیگر تجهیزات، باعث تداخل در سیگنال کنترلی خروجی PLC ها میگردد. توسط ایزولاتور قادر خواهید بود تا ضمن حذف نویزها، سیگنالی تمیز و با توان مناسب را به تجهیزات کنترلی ( اینورتر و ….) برسانید.
- مبدل NPN به PNP : از این ایزولاتور میتوان به عنوان مبدل NPN به PNP نیز استفاده نمود.
- خروجی ایزولاتور توانایی جریان دهی تا 50 میلیآمپر را داراست که برای تحریک ورودی تمامی تجهیزات اتوماسیون، همچنین انواع رله کافیست.
- سطح برد با اسپری پلاستیک کامل پوششدهی شده است که باعث افزایش طول عمر برد در برابر رطوبت و بخارهای خورنده میشود.
ویژگیهای ایزولاتور 4 کاناله DC/DC
مدارهای حفاظتی ورودی: در ورودی هر کانال 2 طبقه حفاظتی کاملاً مجزا از کانالهای دیگر وجود دارد:
- وریستور : درصورتیکه ولتاژ دوسر وریستور از ولتاژ استاندارد بالاتر رود، وارد مدار میشود و اجازه ورود این ولتاژ به مدار داخلی را نمیدهد.
- ایزوله نوری: درصورتیکه عدم عملکرد صحیح طبقات قبل، این طبقه بهعنوان آخرین و مطمئنترین طبقه، از خروجیها ( ورودی PLC یا دیگر تجهیزات) حفاظت میکند. این طبقه میتواند تا ۲٫۵کیلوولت در ورودی خود را تحمل کند و در صورت آسیب بهصورت مدارباز عملکرد کرده و ولتاژی از خود عبور نخواهد داد و بدین ترتیب امنیت لازم را برای سیستم مهیا میسازد.
موارد لحاظ شده در قسمت ورودی: علاوه بر موارد حفاظتی ورودی که در بالا عنوان گردید، مواردی که جهت تسریع سیمکشی در ورودی ایزولاتور لحاظ گردیده است:
- استفاده از پل دیودی برای هر کانال که باعث میگردد تا بتوان ایزولاتور را بهصورت NPN یا PNP (صفر یا یک مشترک) سیمکشی نمود.(مبدل NPN به PNP)
- یک پایه ورودیها به هم وصل (جامپر ) شدهاند و دیگر نیازی به سیم بندی اضافی یا خرید جامپر نیست.
- همچنین هر کانال دارای نشانگر LED بوده، که با تحریک ورودی روشن میشود.
تعمیر و نگهداری آسان: این محصول دارای ترمینالهای جداشونده میباشد که بدون نیاز به تغییر در سیمکشی و باز کردن سیمها، میتوان در کمتر از یک دقیقه ایزولاتور را تعویض نمود.
ریل تابلویی: این محصول قابلیت نصب روی انواع ریلهای استاندارد تابلویی نظیر تیپ C،G و ریلهای ۳۵ میلیمتری (تیپ TH) را داراست.
جراحی –
باسلام.. آیا از این ایزولاتور برای حفاظت تغذیه کارتهای آنالوگ ۸ کانال میتوان استفاده کرد در مواردی که نول و ارت به هم اتصالی میکنند؟
مدیر سایت –
سلام. این کارت تنها برای حفاظت از کارت های دیجیتال قابل استفاده است. متاسفانه تا این لحظه( مهر۹۸) محصولی برای حفاظت از ورودی آنالوگ طراحی نکردیم. برای حفاظت در ورودی های تکفاز و ۳فاز ( در زمان هایی که ولتاژ ناخواسته و بزرگی روی سیم ها داشته باشیم)می توانید از کارت های وریستور استفاده کنید.
سیاوش –
سیگنال ورودی تا چه فرکانسی میتواند افزایش یابد. قطار پالس ورودی به این ماژول حداکثر چه فرکانسی میتواند داشته باشد که درخروجی سیگنال از بین نرود. درواقع باند فرکانسی این محصول چقدر است ؟
مدیر سایت –
با سلام. با توجه به نوع عملکرد این محصول تا کنون آزمایشی در اینباره گرفته نشده است چون این محصول به عنوان ایزولاتور سیگنال طراحی شده است. ولی به استناد قطعات بکار رفته تا حدود ۱۰۰کیلوهرتز می تواند افزایش یابد ولی raisetime و falltime درصدی افزایش میابد.
