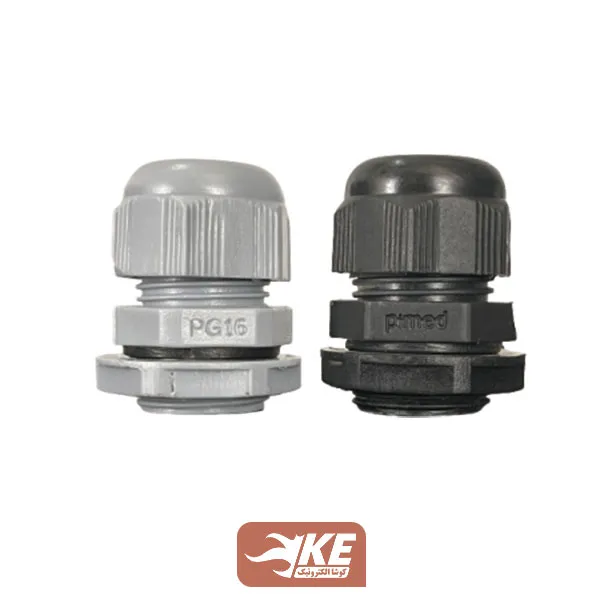

رزوه گلند پلاستیکی PG16 دماوند بر اساس استاندارد Panzergewinde آلمان طراحی و ساختهشده است. این گلند میتواند سیم یا کابل با قطر خارجی 10 تا 13 میلیمتر را حفاظت و از خود عبور دهد. جنس بدنه این گلند، پلیآمید 6 با استاندارد UL94 V-2 بوده که خاصیت خود خاموش شوندگی دارد. ویژگی خود خاموش شوندگی باعث میگردد تا درصورت آتش گرفتن کابل یا تابلو، گلند در خود جمع شده و مانند پلاستیک ذوب نشود ( پلاستیک معمولی در صورت شعلهور شدن، چکهچکه و مانند قطره آب، ذوب شده و باعث افزایش دامنه آتشسوزی میگردد) این گلند از پنج قسمت مهره تثبیتکننده، واشر آببندی، بدنه، واشر کابل و درپوش تشکیلشده است و درجه حفاظت آن IP65 است.
ابعاد گلند پلاستیکی PG16 دماوند
- آچار مناسب: 27 میلیمتر
- ارتفاع از سطح نصب: 28 میلیمتر
- قطر سوراخ محل نصب: 22 میلیمتر
- محدوده بستن و حفاظت از کابل: 10 تا 13 میلیمتر
نحوه نصب گلند
- ابتدا بر اساس قطر خارجی سیم یا کابل، سایز گلند مناسب را انتخاب کنید
- سپس بر اساس قطر خارجی رزوه گلند، سوراخ مناسب را روی بدنه تابلو برق یا جعبهتقسیم ایجاد کنید.
- مهره نگهدارنده گلند را باز کرده و گلند را از طریق سوراخ ایجادشده روی بدنه، به تابلو متصل کنید.
- مهره نگهدارنده کابل را شل کنید و کابل را از سوراخ گلند عبور دهید.
- در آخر مهره نگهدارنده را سفت کنید بهنحویکه کابل داخل گلند حرکت عقب و جلو نداشته باشد.
کاربرد گلند
گلند کابل تجهیزی است واسط که برای اتصال کابل به جعبهتقسیم یا تابلو برق استفاده میشود. گلندهای پلاستیکی از سایز 7 تا 63 تولید میشوند که انتخاب هر گلند بر اساس سطح مقطع کابل موردنظر صورت میپذیرد. هدف از بکار بردن گلند، حفاظت از پوسته کابل و ایجاد ایمنی بین اتصالات الکتریکی کابل و تجهیزات داخل تابلو و جعبهتقسیم، در برابر لرزش و نیروهای وارده به کابل میباشد. همچنین نصب گلند موجب آببندی کامل محل اتصال در برابر نفوذ رطوبت، گازهای قابل اشتعال و موجودات زنده به درون محفظه میشود.
