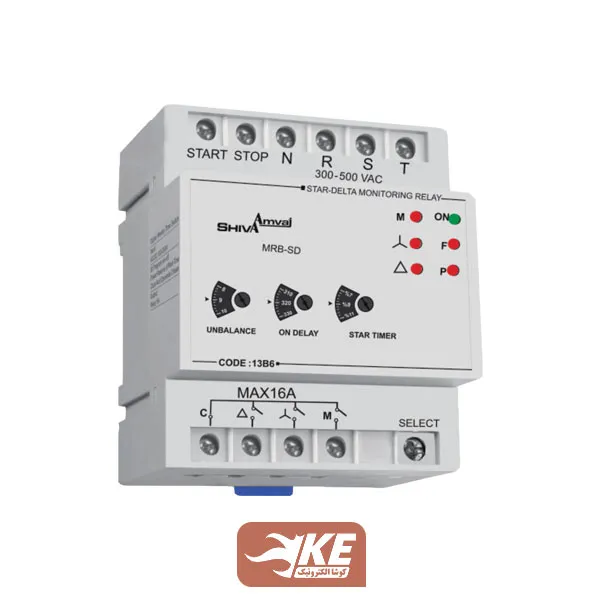

کنترل فاز ستاره مثلث 13B6 شیوا امواج مدل MRB-SD
ویژگی‌ها
سازنده(برند)شیوا امواج (ایران)
دسته‌بندی و نوع کالاتایمر کنترلر موتور
نوع نصب(کاربری)درب تابلو, ریل 35 میلی‌متری
تعداد/نوع ورودیدو ورودی شاسی استارت استپ, یک ورودی ولتاژ چهار سیمه(سه‌فاز+نول)
تعداد/نوع خروجیسه خروجی رله 16 آمپری
امکانات کنترلی/تنظیمیتنظیم زمان تاخیر در وصل, تنظیم میزان عدم تقارن ولتاژ, تنظیم زمان وصل رله ستاره
امکانات و تجهیزات جانبیدارای نشانگر وضعیت
درجه حفاظت(IP)IP30
گارانتی3سال بی‌قید و شرط
مشاهده همه ویژگیهابرای حفاظت از موتورهای رتورقفسی و قابلیت ستاره به مثلث
موجود
ارسال توسط کوشانیک
4% قیمت اصلی 2,170,000 تومان بود.2,083,200 تومانقیمت فعلی 2,083,200 تومان است.
موجود
توضیحات
کنترل فاز ستاره مثلث شیوا امواج، مناسب برای راه‌اندازی موتورهای رتورقفسی بوده که علاوه بر تبدیل ستاره به مثلث، از موتور در برابر نوسانات برق حفاظت کامل می‌کند.
- حفاظت از موتور در برابر افزایش و کاهش ولتاژ، عدم توالی و تقارن فازها، قطع هرکدام از فازها
- نشانگر برای اعلام وصل و قطع برق، حالت تأخیر در وصل، عدم توالی یا عدم تقارن یا قطع فازها، افزایش یا کاهش ولتاژ و وضعیت عملکردی موتور
- امکان تنظیم میزان عدم تقارن، زمان تأخیر در وصل و زمان وصل رله ستاره
- قابلیت کنترل با شاسی START و STOP یا کنترل به‌وسیله PLC به‌صورت وصل دائم
- عدم‌تغییر پارامترها در اثر ضربات کنتاکتور تابلو
مشخصات فنی
این دستگاه نیاز به یک ولتاژ تغذیه 230 ولت تکفاز و ولتاژ سه‌فاز 380 ولت دارد که برای تامین این ولتاژها تنها نیاز به اتصال سه فاز شبکه برق و نول است. سه پارامتر میزان عدم تقارن، زمان تاخیر در وصل و زمان وصل رله ستاره قابل تنظیم است. دیگر مشخصات فنی کنترل فاز ستاره مثلث شیوا امواج را در زیر ملاحظه میفرمایید:
- ولتاژ تغذیه: 180 الی 250 ولت
- ولتاژ ورودی: 300 الی 500 ولت
- قطع خروجی در ولتاژ کمتر از 300 ولت و بیش از 440 ولت
- تاخیر زمان قطع 3 ثانیه
- کارایی مناسب در دمای منفی20 الی 65 درجه و رطوبت حداکثر 70%
- خروجی: 3 عدد رله 16 آمپر
- دارای پیچ تنظیم عدم تقارن ولتاژ از 7 تا 25 درصد
- دارای پیچ تنظیم زمان تاخیر در وصل از 2 تا 30 ثانیه
- دارای پیچ تنظیم زمان وصل رله ستاره از 2 تا 30 ثانیه
راهنمای نصب کنترل فاز ستاره مثلث شیوا

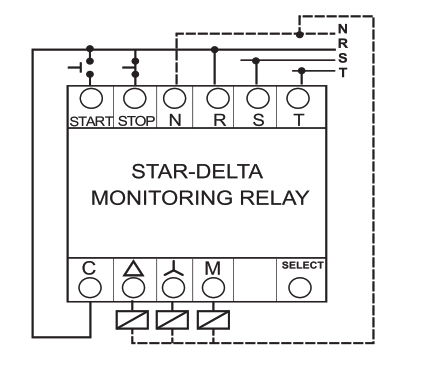

مطابق تصویر زیر سه‌فاز 380 ولت به همراه نول شبکه برق را به ترمینال‌های ورودی وصل می‌کنیم. در گام بعدی نیاز به اتصال دو کلید استارت و استاپ برای کنترل خاموش و روشن کردن موتور خواهیم داشت. در خروجی نیز نیاز به سه عدد کنتاکتور با آمپراژ مناسب است.
دانلود کنید >> راهنمای کنترل فاز ستاره مثلث شیوا
وضعیت ترمینال Select:
- اگر ترمینال Select آزاد باشد؛ دستگاه با شاسی استارت فرمان گرفته و با شاسی Stop متوقف می‌شود.
- اگر ترمینال Select به یکی از فازها متصل باشد؛ ترمینال استارت از حالت پالسی خارج شده و از PLC فرمان خواهد گرفت؛ یعنی تا زمان وجود ولتاژ PLC موتور فعال و در صورت قطع ولتاژ، موتور قطع خواهد شد. دقت کنید که کلید Stop در اولویت است و با وجود اعمال ولتاژ از سمت PLC، درصورت فشردت شستی Stop، موتور متوقف می‌شود و با قطع شستی Stop موتور مجدد به کار خود ادامه خواهد داد.. در اینحالت بهتر است کلید Stop به‌صورت فشاری نباشد ( سلکتور یا کلید قارچی قفل شونده پیشنهاد می‌شود)
تجهیزات جانبی
با توجه به موراد مطرح شده در راهنمای نصب و اینکه بخواهید کنترل فاز ستاره مثلث شیوا امواج را به صورت اتومات راه‌اندازی کنید یا دستی، به هریک از تجهیزات زیر یا مجموعه از آن‌ها نیاز خواهدی داشت:
- سه عدد کنتاکتور با آمپراژ مناسب
- شاسی استارت و استوپ و کلید قارچی
- رله 24 ولت (فرمان از PLC به کنترلر)
ابعاد کنترل فاز ستاره مثلث 13B6 شیوا امواج مدل MRB-SD
مشخصات فنی
| وزن | 240 گرم |
|---|---|
| ابعاد | 7.5 × 9 × 6 سانتیمتر |
| سازنده(برند) | شیوا امواج (ایران) |
| دسته‌بندی و نوع کالا | تایمر کنترلر موتور |
| نوع نصب(کاربری) | درب تابلو, ریل 35 میلی‌متری |
| تعداد/نوع ورودی | دو ورودی شاسی استارت استپ, یک ورودی ولتاژ چهار سیمه(سه‌فاز+نول) |
| تعداد/نوع خروجی | سه خروجی رله 16 آمپری |
| امکانات کنترلی/تنظیمی | تنظیم زمان تاخیر در وصل, تنظیم میزان عدم تقارن ولتاژ, تنظیم زمان وصل رله ستاره |
| امکانات و تجهیزات جانبی | دارای نشانگر وضعیت |
| درجه حفاظت(IP) | IP30 |
| گارانتی | 3سال بی‌قید و شرط |
