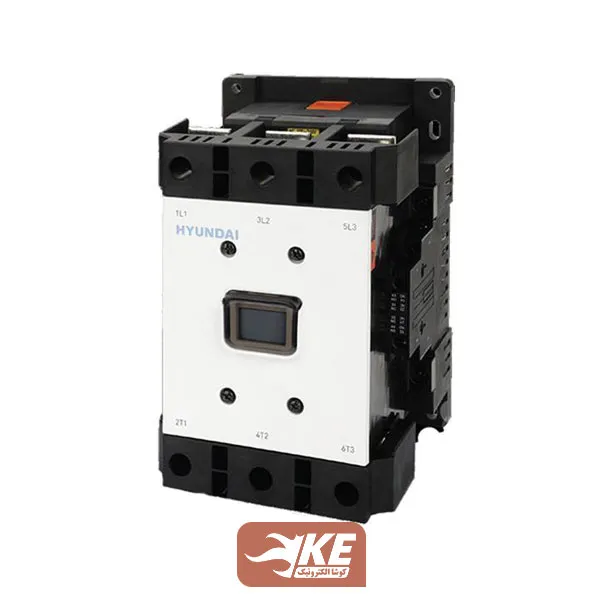

کنتاکتور ۸۰۰ آمپر 220ولت هیوندای مدل HGC800 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز ۴۰۰ ولت تا حداکثر ۴۰۰ کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور ۲۲۰ ولت AC می‌باشد. کنتاکتور ۸۰۰ آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر ۶۹۰ ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:
- دارای دو کنتاکت کمکی باز و بسته
- ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر ۱۰۰۰ ولت
- حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر ۶ کیلوولت
- عمر مکانیکی ۱۵ میلیون و عمر الکتریکی ۲.۵ میلیون سویچ
- کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
- امکان نصب دیواری و روی ریل ۳۵ میلی‌متری
- بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
- امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
- کاهش توان مصرفی بوبین در سری جدید HGC
روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.
قدرت کلیدزنی کنتاکتور ۸۰۰ آمپر 220ولت هیوندای
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا ۹۰۰ آمپر را قطع و وصل کرد.
- برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز ۲۰۰ تا ۲۴۰ ولت می‌توان تا ۸۰۰ آمپر (۲۲۰ کیلووات) و در ولتاژ سه‌فاز ۳۸۰ الی 440ولت می‌توان حداکثر تا ۸۰۰ آمپر (۴۴۰ کیلووات) را قطع و وصل کرد.
- برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز ۲۰۰ تا ۲۴۰ ولت می‌توان تا ۶۳۰ آمپر (۱۶۰ کیلووات) و در ولتاژ سه‌فاز ۳۸۰ الی 440ولت می‌توان حداکثر تا ۶۳۰ آمپر (۳۰۰ کیلووات) را قطع و وصل کرد.
اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.
ابعاد کنتاکتور ۸۰۰ آمپر ۲۲۰ ولت HGC هیوندای
ترمینال‌های تحریک بوبین کنتاکتور hyundai HGC800، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود.
