کنتاکتور 100 آمپر بوبین 220 ولت هیوندای مدل HGC100
Categories: کنتاکتور هیوندای, کنتاکتور
Tag: لیست قیمت هیوندای Hyundai
برند:
هیوندای
هیوندایویژگیها:
کنتاکتور سه‌فاز D100 هیوندای 55 کیلووات AC ساخت کره
ویژگی‌ها
جریان نامی100 آمپر (بار موتوری), 145 آمپر (روشنایی)
ولتاژ ورودی/تحریکبوبین 220vAC
کنتاکت کمکیدو باز و دو بسته
توانموتور قابل اتصال 55kW در 400v
درجه حفاظت(IP)IP20
لوازم جانبی موجود در ایرانندارد
استاندارد و تاییدیه‌هااستاندارد IEC 60072-1, تاییدیه EAC
گارانتیاصالت و سلامت فیزیکی کالا
بازه جریان نامیبین 100 تا 150 آمپر
مشاهده همه ویژگیهاآخرین بروزرسانی قیمت و موجودی: امروز1404/06/27
توضیحات
کنتاکتور 100 آمپر 220ولت هیوندای مدل HGC100 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 55 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. کنتاکتور 100 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:
- دارای دو کنتاکت کمکی باز و بسته
- ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
- حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
- عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
- کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
- امکان نصب دیواری و روی ریل 35 میلی‌متری
- بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
- امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
- کاهش توان مصرفی بوبین در سری جدید HGC

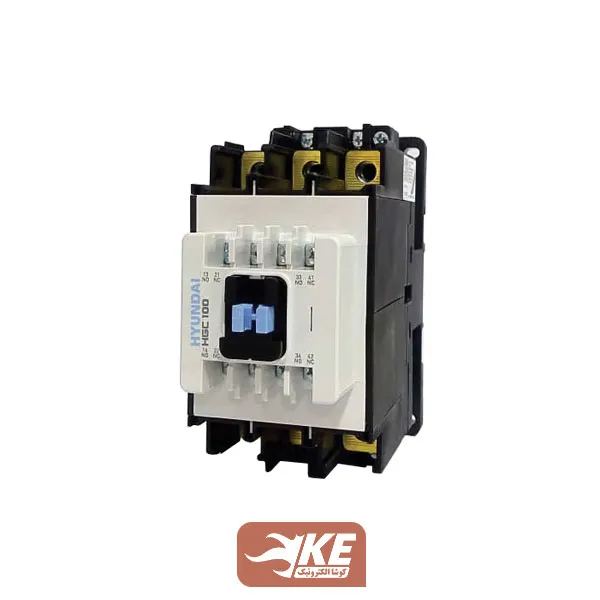

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.
قدرت کلیدزنی کنتاکتور 100 آمپر 220ولت هیوندای
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 145 آمپر را قطع و وصل کرد.
- برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 100 آمپر (30 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 100 آمپر (55 کیلووات) را قطع و وصل کرد.
- برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 72 آمپر (17 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 68 آمپر (33 کیلووات) را قطع و وصل کرد.
اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

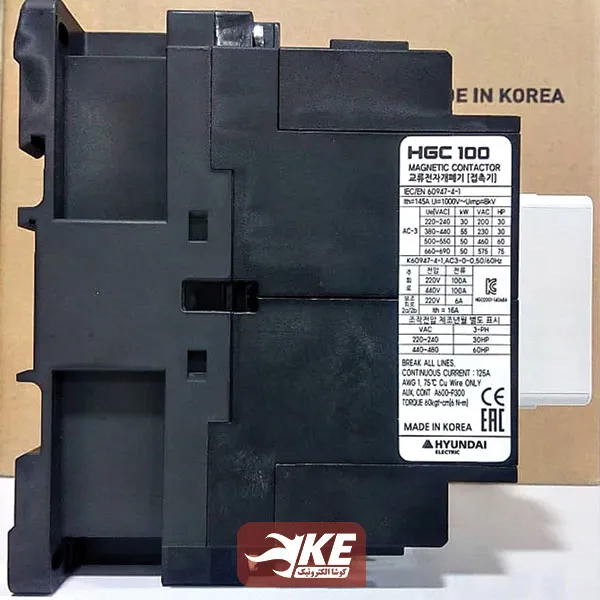

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای
در پشت این کنتاکتور جا برای اتصال روی ریل فلزی وجود دارد که با توجه به وزن نسبتا بالای این کنتاکتور پیشنهاد می‌کنیم که آن‌را با چهار پیچ به سینی تابلو پیچ کنید. ترمینال‌های تحریک بوبین کنتاکتور 100 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. اجزای تشکیل دهنده این کنتاکتور را در شکل زیر ملاحظه می‌کنید:
ابعاد کنتاکتور 100 آمپر 220 ولت HGC هیوندای
قیمت کنتاکتور هیوندای بالاتر از دیگر کنتاکتورهای آسیایی است و توانسته برند خود را بهتر از دیگر بندها در بازار تثبیت کند و طرفداران خاص خود را دارد.
مشخصات فنی
| وزن | 1300 گرم |
|---|---|
| ابعاد | 7 × 15.3 × 14.6 سانتیمتر |
| جریان نامی | 100 آمپر (بار موتوری), 145 آمپر (روشنایی) |
| ولتاژ ورودی/تحریک | بوبین 220vAC |
| کنتاکت کمکی | دو باز و دو بسته |
| توان | موتور قابل اتصال 55kW در 400v |
| درجه حفاظت(IP) | IP20 |
| لوازم جانبی موجود در ایران | ندارد |
| استاندارد و تاییدیه‌ها | استاندارد IEC 60072-1, تاییدیه EAC |
| گارانتی | اصالت و سلامت فیزیکی کالا |
| بازه جریان نامی | بین 100 تا 150 آمپر |
| محدوده توان(kw) | 55 تا 90 کیلووات |
| تعداد پایه/پل/کنتاکت | سه‌پل |
