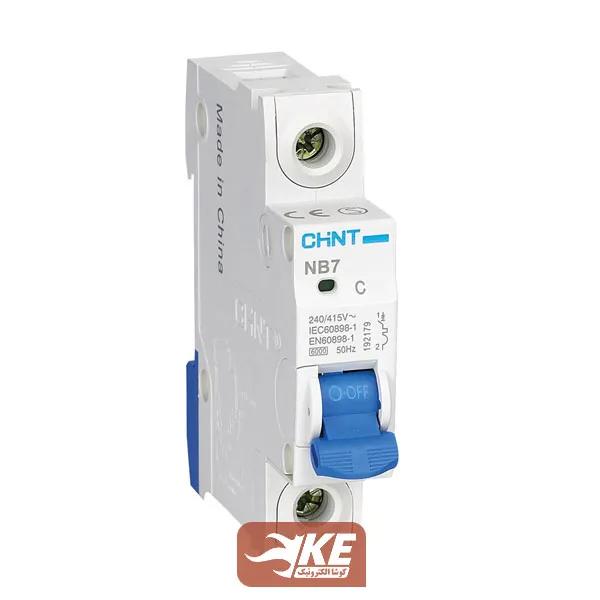

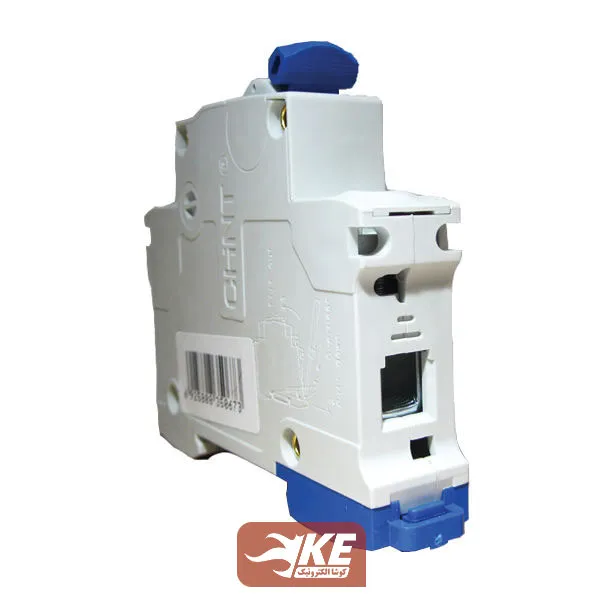

کلید مینیاتوری 6KA تک پل 20 آمپر C سری NB7 چینت

ویژگی‌ها
جریان حفاظت20 آمپر
تعداد پُلتک‌‌پل
ظرفیت قدرت قطع نهایی (Icu)6KA
گارانتی18 ماه + 10سال خدمات
مشاهده همه ویژگی‌ها

فیوز مینیاتوری MCB تک فاز AC چنت(CHINT)، تیپ C از سری NB7

آخرین بروزرسانی قیمت و موجودی: امروز 1403/08/24

موجود

ارسال توسط کوشانیک
9% قیمت اصلی 130,000 تومان بود.قیمت فعلی 118,300 تومان است.

موجود

تعداد سفارش تخفیف (%) قيمت خرید شما
1 - 11 9 % 118,300 تومان
12 - 24 10 % 117,000 تومان
25 - 48 11 % 115,700 تومان
49+ 12 % 114,400 تومان
- +

توضیحات

کلید مینیاتوری 6KA تک پل 20آمپر C سری NB7 چینت مدل NB7-1P-C20A-6KA با ولتاژ ورودی حداکثر 400 ولت AC و تحمل جریان نامی 20 آمپر طراحی‌شده است. حداکثر تحمل جریان لحظه‌ای این محصول 6000 آمپر و حداکثر ولتاژ ایزولاسیون آن 500 ولت است. این کلید از نوع C بوده که برای حفاظت از بارهای مقاومتی و القایی مناسب است. قطع این کلید برای اضافه بار بین 5 تا 10 برابر جریان نامی کلید است. تفاوت کلید مینیاتوری چانت سری NB7 با سری EB در قدرت قطع و حساسیت آن است.

  • حفاظت از تجهیزات در برابر اتصال کوتاه و اضافه‌بار
  • نمایش حالت قطع و وصل فیوز
  • درجه‌ حفاظت IP20
  • ساخته‌شده مطابق با استاندارد IEC/EN60898-1 و IEV/EN60947-2 و UL1077

تشخیص جریان اضافه بار توسط بی‌متال داخلی صورت می‌گیرد که با عبور جریانی بزرگتر از جریان نامی و بصورت مدت‌دار گرم شده و با خم‌شدن، باعث عمل کنتاکت کلید مینیاتوری شده و مدار را قطع می‌کند. همچنین جریان اتصال کوتاه بصورت مغناطیسی بوسیله سیم‌پیچ داخلی با توجه به میدان مغناطیسی که ایجاد می‌کند باعث قطع کلید مینیاتوری می‌شود.

بخش‌های مختلف کلید مینیاتوری تک پل سری NB7 چینت




نکات مهم در انتخاب کلید مینیاتوری:

  1. جریان اتصال کوتاه محل نصب که باید همیشه کمتر از قدرت قطع (ولتاژ شکست) کلید باشد
  2. تیپ فیوز یا منحنی قطع
  3. حداکثر جریان لحظه‌ای یا اتصال کوتاه
  4. تعداد پل مورد نیاز



ابعاد کلید مینیاتوری 6KA تک پل 20آمپر C سری NB7 چینت مطابق تصویر زیر است:

ابعاد کلید مینیاتوری تک پل سری NB7 چینت

توضیحات تکمیلی

وزن100 گرم
جریان حفاظت

20 آمپر

تعداد پُل

تک‌‌پل

ظرفیت قدرت قطع نهایی (Icu)

6KA

گارانتی

18 ماه + 10سال خدمات
