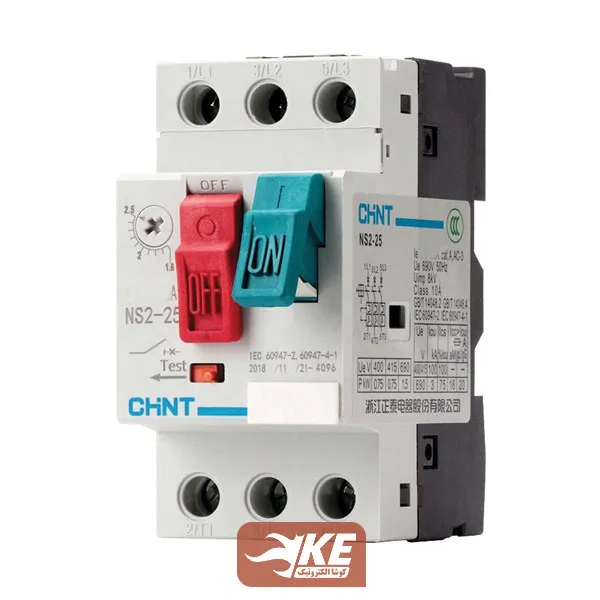

کلید حرارتی 13 تا 18 آمپر چینت NS2-25

بررسی اجمالی کلید حرارتی 13 تا 18 آمپر چنت

کلید حرارتی از موتورها همزمان هم در برابر اتصال‌کوتاه و هم دربرابر اضافه‌بار حفاظت می‌کند و به نوعی می‌توان آن را ترکیبی از کلید مینیاتوری و بی‌متال دانست. کلید حرارتی NS2-25 13-18ساخت شرکت چینت بوده که دارای رنج جریانی از 13 الی 18 آمپر است و می توان به موتوری با حداکثر توان 7.5 کیلووات متصل کرد. این تجهیز در بازار با عنوان “کلید حرارتی 13 تا 18 آمپر چنت” شناخته می‌شود. حداکثر ولتاژ نامی (Ue)قابل اعمال به کنتاکت‌ها 690 ولت و حداکثر ولتاژ عایق کنتاکت‌ها (Ui)نیز برابر 690 ولت است. همچنین حداکثر پيک ولتاژ لحظه‌ای كه کنتاکت‌ها بدون آسیب می‌توانند تحمل كنند (Uimp)برابر با 8000ولت است. (در هیوندای حداکثر ولتاژ لحظه ای 6000 ولت است)

• دارای بازه جریانی از 13 تا 18 آمپر
• حفاظت از موتورها تا توان 7.5 کیلووات
• دارای تاییدیه CE، ESC، UkrSEPRO، GOST، RCC، UL
• دارای استاندارد IEC/EN 60947-2، IEC60947-4-1

شرایط محل نصب:

• دمای عملکرد صحیح: منفی 5 الی 40 درجه سانتی گراد
• رطوبت: حداکثر 50% در دمای 40 درجه یا 90% در دمای 20 درجه
• کلید حرارتی چینت نباید با زاویه بیش از 5 درجه نسبت به راستای عمودی نصب گردد.
• محل نصب باید فاقد لرزش های قابل رویت، ارتعاش و بدون تکان‌های ضربه ای باشد.

ابعاد کلید محافظ موتور سری NS2-25 را در تصویر زیر مشاهده می‌کنید:

تجهیزات جانبی:

به این کلید حرارتی می‌توان تجهیزات زیر را به‌عنوان کنتاکت کمکی متصل کرد:

• کنتاکت کمکی تیپ کوچک با مدل NS2-AU11 که دارای یک کنتاکت NO و یک کنتاکت NC بوده و از کنار به کلید حرارتی متصل می‌گردد.
• کنتاکت کمکی با مدل NS2-AE11 که دارای یک کنتاکت NO و یک کنتاکت NC بوده و از بالا به کلید حرارتی متصل می‌شود.

توجه: کلید حرارتی، حفاظت جریانی از موتور انجام می‌دهد و حتما باید برای حفاظت ولتاژی از کنترل فاز استفاده کرد.

کلید حرارتی در بازار با عناوین “کلید محافظ موتور” یا “MPCB” نیز نامیده می‌شود.
