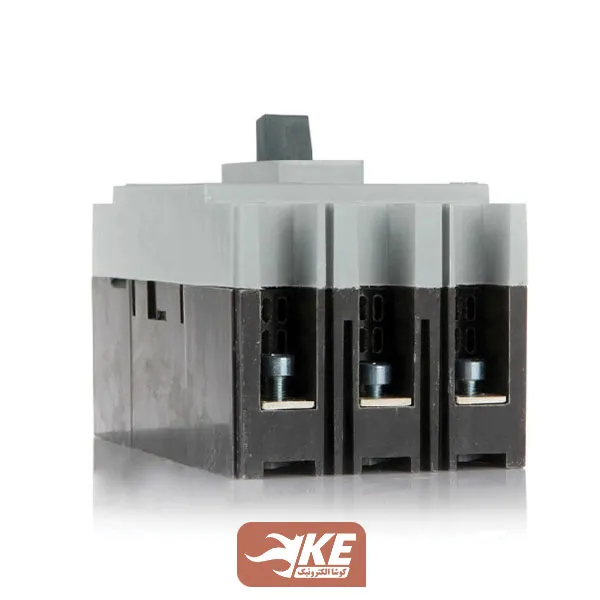

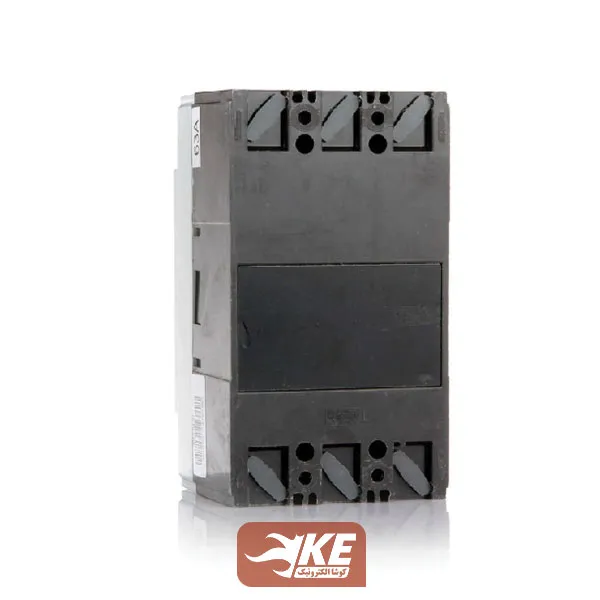

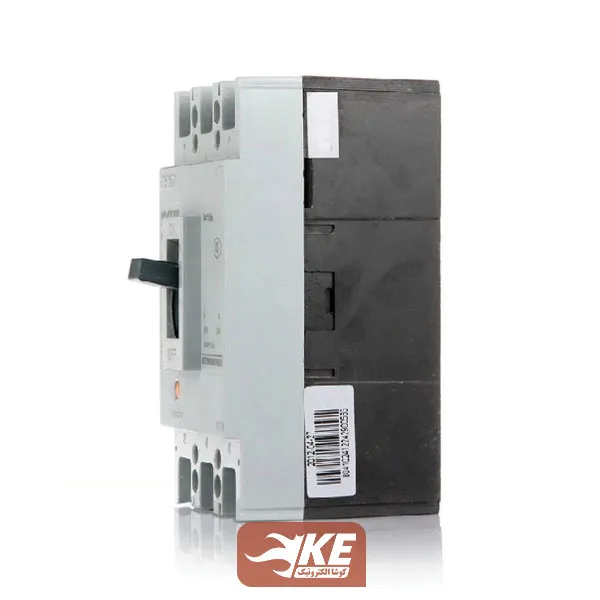

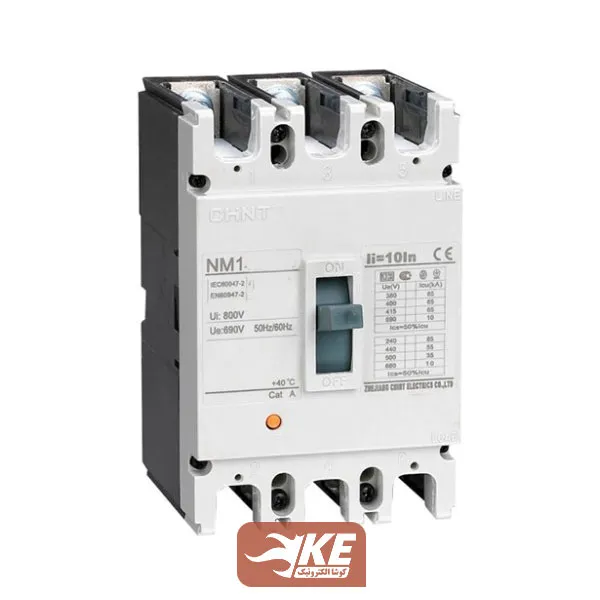

کلید اتوماتیک 125 آمپر فیکس چینت سری NM1-250H

از کلیدهای اتوماتیک به‌منظور حفاظت مصرف‌کننده‌های پایین‌دستی در فیدرهای خروجی و ورودی تابلوهای توزیع تأسیسات الکتریکی استفاده می‌شود. کلید اتوماتیک 125آمپر فیکس چینت مدل NM1-250H/3P 125A یک کلید MCCB با قدرت قطع 125آمپر و از نوع 3 پل و قدرت قطع در اتصال کوتاه 50.000 آمپر محصول شرکت CHINT است. این کلید اتوماتیک دارای اهرم بوده که در سه حالت این اهرم می‌تواند قرار گیرد:

1. به کمک نیروی دست، اهرم کلید به سمت بالا رفته (بالاترین نقطه) ، نشانگر مکانیکی به رنگ قرمز درآمده و نشان‌دهنده این است که کلید در حالت وصل است.
2. به کمک نیروی دست، اهرم کلید به سمت پایین رفته (پایین‌ترین نقطه) ، نشانگر مکانیکی به رنگ سبز درآمده و نشان‌دهنده این است که کلید در حالت قطع است.
3. درصورتی‌که هر یک از مکانیسم‌های حرارتی یا مغناطیسی کلید اتوماتیک به علت اضافه‌بار یا اتصال کوتاه عمل کند، اهرم کلید در حالت وسط(TRIP) قرار می‌گیرد. در این حالت پس از بررسی و رفع عیب در تأسیسات الکتریکی، باید اهرم کلید را به حالت قطع و سپس به حالت وصل ببریم.

این کلید هیچ‌گونه تنظیمی نداشته و تنها نیاز به اتصال سیم‌های ورودی و خروجی دارد.

تجهیزات جانبی

تجهیزات زیر را می‌توان به کلید اتوماتیک چانت متصل کرد:

• رله شانت: رله شنت برای کنترل و فرمان دادن از راه دور و یا قطع و وصل کلید اتوماتیک استفاده می‌شود.
• رله آندر ولتاژ: این رله در حالتی که ولتاژ از حد مشخصی پایین‌تر رود و یا سطح ولتاژ به صفر برسد تحریک شده و می‌تواند ضمن قطع کردن کلید اصلی، یک سیگنال در خروجی تولید کند.
• موتور کلید اتوماتیک: برای ایجاد فرمان قطع و وصل به‌صورت اتوماتیک به کلید اتوماتیک از موتور استفاده می‌شود.
• کنتاکت کمکی: برای مشخص شدن وضعیت کلید اتوماتیک استفاده می‌شود.
• کنتاکت آلارم: برای اعلام وضعیت خطا استفاده می‌شود.
• دسته‌گردان: دسته‌گردان به دو صورت اتصال مستقیم و اتصال از طریق شفت روی کلید اتوماتیک وجود دارد که به‌منظور کنترل بهتر و ایمن‌تر و همچنین کنترل کلید اتوماتیک از روی درب تابلو برق به کار می‌رود.

نکات خرید کلید اتوماتیک

مواردی که در خرید کلیدهای اتوماتیک باید در نظر گرفت:

1. قابل تنظیم یا فیکس بودن کلید اتوماتیک
2. رنج جریان کارکرد
3. تعداد پل‌های قطع و وصل
4. قدرت قطع اتصال کوتاه
5. ابعاد آن
6. تجهیزات جانبی

نکات نصب کلید اتوماتیک 125آمپر فیکس چینت

• دقت کنید که جریان عملکرد کلید اتوماتیک برای دمای حداکثر 40 درجه طراحی‌شده است و چنانچه دما بالاتر رود راندمان کلید افت خواهد کرد
• در نصب حتماً از صفحات پلاستیکی جداکننده ترمینال‌ها استفاده کنید.
• در نصب از کابلشو سایز مناسب استفاده کنید. چنانچه قصد اتصال مستقیم شینه به کلید اتوماتیک را داشتید، دقت کنید که زوایای خم و نصب شینه به گونه‌ای باشد که به کلید اتوماتیک فشاری وارد نکند.
• فاصله جانبی استاندارد را از دیگر قطعات و دیواره تابلو رعایت کنید.

ابعاد کلید اتوماتیک سری NM1-250H چینت

کلید اتوماتیک به عنوان مهم‌ترین و اولین تجهیز در ورودی تابلو نصب می‌گردد که در طبقات حفاظتی بعدی استفاده از کنترل فاز و کلید مینیاتوری نیز لازمست.
