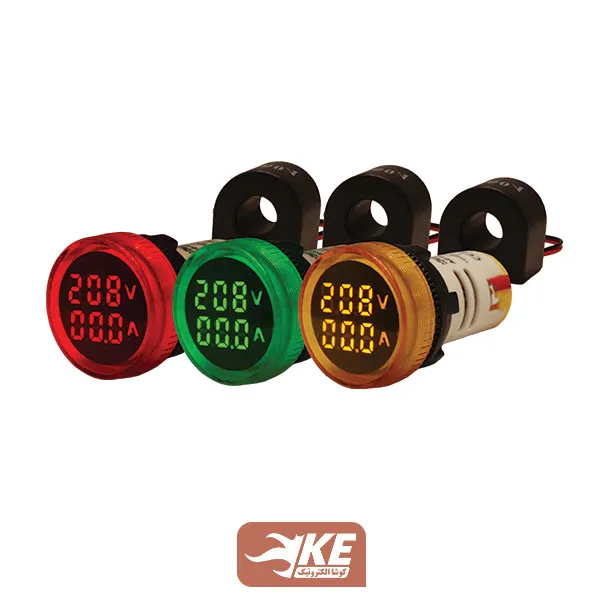

چراغ‌سیگنال ولت‌متر/آمپرمتر AC گرد توانا ، توانایی اندازه‌گیری ولتاژ AC در بازه ۱۲ الی ۵۰۰ ولت (زیر ۵۰ ولت ممکن است اندازه‌گیری با خطا همراه باشد) و جریان AC از بازه ۰.۵ تا ۹۹ آمپر (زیر ۱ آمپر ممکن است با خطا همراه باشد) را داراست . چراغ‌سیگنال ولت-آمپرمتر توانا، نسل جدید چراغ‌سیگنال و ترکیبی بسیار کاربردی از چراغ‌سیگنال، ولت‌متر و آمپرمتر است. این محصول علاوه بر نمایش وصل بودن ولتاژ شبکه، ولتاژ دقیق شبکه را نیز نمایش می‌دهد. که جلوه بسیار زیبایی به درب تابلو و نمای کار می‌دهد. چراغ‌سیگنال ولت‌متر توانا در ۳ رنگ قرمز، سبز و زرد تولید می‌شود.
کاربرد
- تابلو برق‌های صنعتی تک‌فاز و سه‌فاز
- ماشین‌آلات صنعتی تک‌فاز و سه‌فاز
- تجهیزات الکتریکی سیار مانند موتوربرق
- جعبه‌فیوز داخلی واحدهای ساختمانی
نحوه نصب چراغ‌سیگنال ولت آمپرمتر AC گرد
شبکه تک‌فاز: برای نصب این ولت‌متر سیگنالی؛ کافیست تا فاز و نول را به دو پایه ورودی چراغ‌سیگنال وصل کنید و سیم حامل جریان را نیز از داخل حفره CT عبود دهید
شبکه سه‌فاز(ولتاژ فاز و نول): با نصب ۳ عدد ولت‌متر سیگنالی ، برای اندازه‌گیری ولتاژ بین فاز و نول همانند سیستم تک‌فاز عمل کنید . یعنی فاز R و نول را به چراغ‌سیگنال شماره ۱ ، فاز S و نول را به چراغ‌سیگنال شماره ۲ و نهایتاً فاز T و نول را به چراغ‌سیگنال شماره ۳ وصل کنید.
شبکه سه‌فاز (ولتاژ دو خط): برای اندازه‌گیری ولتاژ خط به خط ، فازها را دوبه‌دو به چراغ‌سیگنال وصل کنید.بدین ترتیب که سه عدد چراغ‌سیگنال بین فازهای R و S، S و T، R وT نصب می‌شود.
مزایای استفاده از چراغ‌سیگنال ولت آمپرمتر
با توجه به ابعاد این محصول و همچنین ظاهر زیبای آن به‌راحتی می‌تواند جایگزین چراغ‌سیگنال‌های قدیمی شود. به‌عنوان‌مثال در تابلو سه‌فاز به‌جای استفاده از سه رنگ چراغ‌سیگنال و ولت‌متر روی درب تابلو، می‌توان چراغ‌سیگنال ولت‌متر AC گرد توانا را جایگزین کرد که علاوه بر کاهش تعداد سوراخ روی تابلو و هزینه تجهیزات، باعث زیبایی تابلو هم خواهد شد.
- رنگ‌های استاندارد و متنوع
- دقت بالای اندازه‌گیری و عمر مفید بالا
- رنج وسیع اندازه‌گیری ولتاژ AC از ۱۲ الی ۵۰۰ ولت(زیر ۵۰ ولت ممکن است اندازه‌گیری با خطا همراه باشد)
- رنج وسیع اندازه‌گیری جریان AC از بازه ۰.۵ تا ۹۹ آمپر (زیر ۱ آمپر ممکن است با خطا همراه باشد)
- قابلیت نصب سریع و آسان مانند چراغ‌سیگنال معمولی
- صفحه‌نمایش با اعداد درشت جهت سهولت خواندن
- عدم نیاز به تغذیه جداگانه (ولتاژ اندازه‌گیری به‌عنوان ولتاژ تغذیه نیز استفاده می‌شود)
- جایگزین مناسب چراغ‌سیگنال‌های قدیمی بدون نیاز به سیم‌کشی مجزا یا سوراخ‌کاری جدید
ابعاد فیزیکی چراغ‌سیگنال ولت‌متر گرد
ابعاد ولت‌متر سیگنالی، دقیقاً مشابه چراغ‌سیگنال‌های سابق بوده و سایز برش روی درب تابلوی آن سوراخی به قطر ۲۲ میلی‌متر است.
