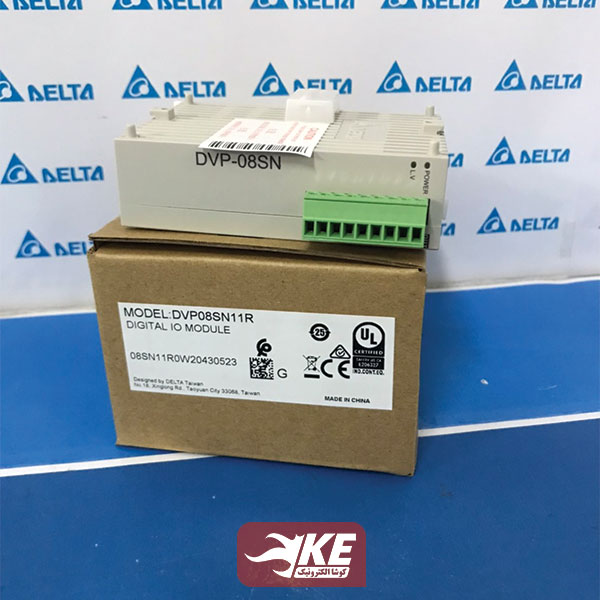

ماژول توسعه 8 خروجی دلتا مدل DVP08SN11

ویژگی‌ها
سازنده(برند): دلتا (تایوان)
ولتاژ تغذیه: 24 ولت DC
تعداد ورودی دیجیتال PLC: فاقد ورودی دیجیتال
تعداد ورودی آنالوگ PLC: فاقد ورودی آنالوگ
تعداد خروجی دیجیتال PLC: 8 عدد
تعداد خروجی آنالوگ PLC: فاقد خروجی آنالوگ
پورت ارتباطی: فاقد پورت اترنت/سریال/مدباس
نوع نصب: ریلی

دارای ۸خروجی دیجیتال(ترانزیستوری یا رله‌ای)، اتصال از راست CPU

ناموجود

ارسال توسط کوشانیک

ناموجود

- +

توضیحات

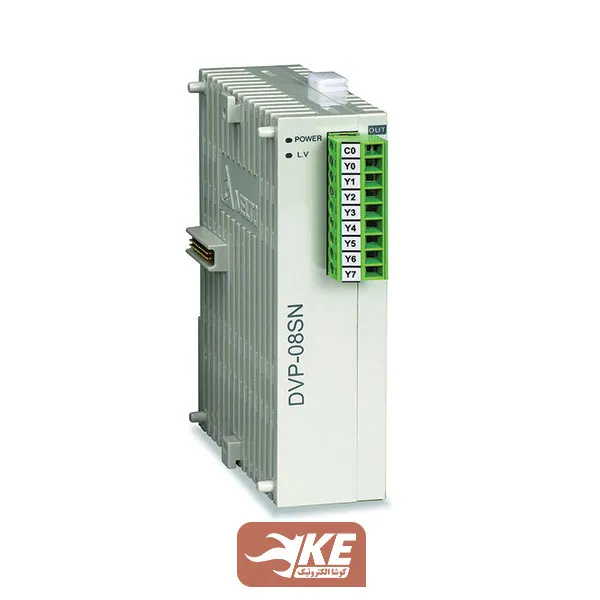

کارت DVP08SN به عنوان یکی از ماژول‌های گسترش دلتا برای افزایش تعداد خروجی‌های دیجیتال CPUهای سری DVP-SS2 استفاده می‌شود. این ماژول از سمت راست به CPU متصل و در دو مدل تولید می‌شود:

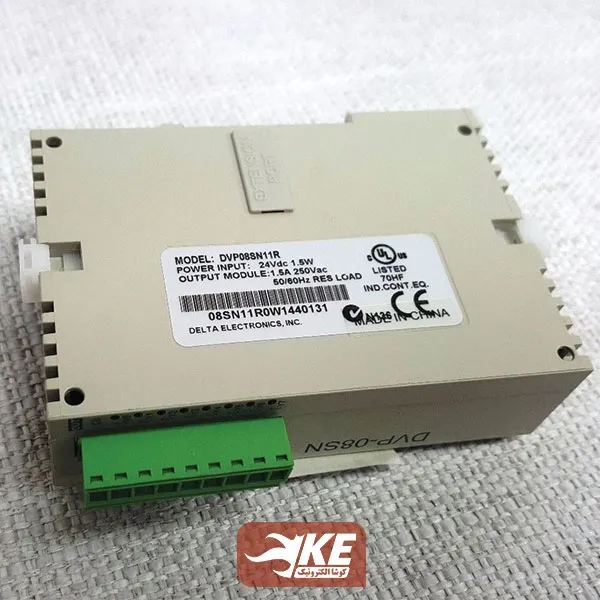

  • DVP08SN11R: دارای 8 خروجی رله ای با امکان اتصال ولتاژ 24ولت DC یا 230ولت AC و جریان دهی حداکثر 1.5 آمپر
  • DVP08SN11T: دارای 8خروجی ترانزیستوری با جریان دهی حداکثر 300 میلی‌آمپر



نکات مهم در استفاده از DVP08SN دلتا

  1. این ماژول جهت افزایش تعداد خروجی‌های دیجیتال کاربرد داشته و به تنهایی کاربردی ندارد و حتما باید به CPU متصل شود.
  2. این ماژول فاقد پورت RS485 است و از سمت راست به CPU متصل می شود
  3. ترمینال ها به صورت پیچی بوده که قابلیت جدا شدن دارند ( تعویض سریع ماژول بدون نیاز به بازکردن سیم ها)
  4. توانایی جریان‌کشی 1.5 آمپر در کارت DVP08SN11R مربوط به بارهای اهمی بوده و خروجی اینکارت قابلیت اتصال مستقیم به شیر برقی یا کنترل روشنایی را ندارد. برای این گونه بارها حتما از رله یا کنتاکتور مناسب استفاده کنید. در صورت استفاده از کنتاکتور حتما از دیود یا مدار RC برای حذف جرقه بوبین ناشی از جریان بازگشتی استفاده کنید.
  5. برای حفاظت از خروجی‌ها و افزایش طول عمر ماژول پیشنهاد ما استفاده از رله برد است.







پارامترهایی که باید در انتخاب ماژول توسعه در نظر گرفت:

  • ولتاژ تغذیه
  • تعداد ورودی و خروجی‌های آنالوگ و دیجیتال مورد نیاز
  • نوع اتصال (از راست یا چپ)
  • نوع خروجی (ترانزیستوری یا رله‌ای)

توضیحات تکمیلی

وزن150 گرم
ابعاد2.5 × 6 × 9 سانتیمتر
سازنده(برند)

دلتا (تایوان)

ولتاژ تغذیه

24 ولت DC

تعداد ورودی دیجیتال PLC

فاقد ورودی دیجیتال

تعداد ورودی آنالوگ PLC

فاقد ورودی آنالوگ

تعداد خروجی دیجیتال PLC

8 عدد

تعداد خروجی آنالوگ PLC

فاقد خروجی آنالوگ

پورت ارتباطی

فاقد پورت اترنت/سریال/مدباس

نوع نصب

ریلی

گارانتی

1 سال
