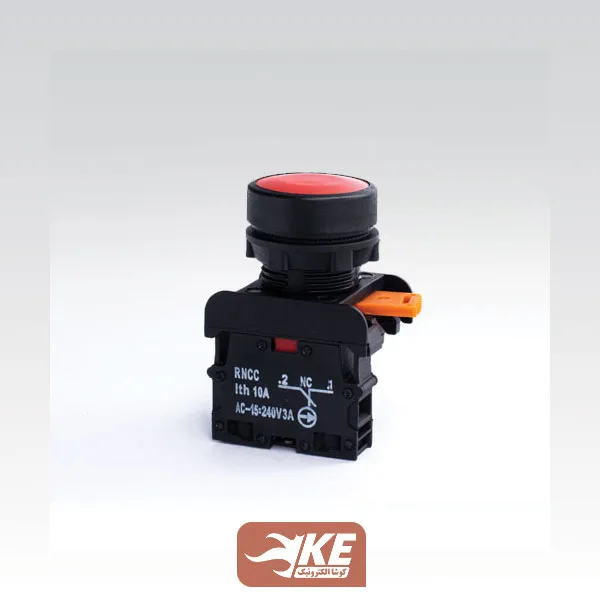

شستی استپ رعد

توضیحات

شستی استپ رعد (بدون چراغ) دارای یک کنتاکت بسته (NC)، فاقد چراغ سیگنال و از جنس باکالیت است. قطر سوراخ مورد نیاز برای نصب این کلید، 22 میلی‌متر است. شستی استپ، یک کلید فرمان بوده که به‌صورت دستی فرمان می‌گیرد و برای اعمال فرمان استپ به تجهیزات در تابلو برق استفاده می‌شود. از رنگ قرمز شاسی برای استپ استفاده می‌شود که دارای کنتاکت کمکی بسته است که با فشردن کلید باز می‌شود.

مشخصات و ویژگی‌های شستی استپ رعد

شستی استپ قرمز رعد، از با کیفیت‌ترین شستی‌های تولیدشده در ایران است که منطبق بر استانداردهای IEC60947-5-1 و IEC 60947-5-5 است. طراحی مکانیکی این کلید، آن‌ها در برابر لرزش و شوک‌های واردشده و قطع و وصل خودبه‌خودی و بدون فرمان، حفاظت می‌کند.

حداکثر جریانی که می‌توان از کنتاکت‌های این شاسی بدون آسیب عبور داد، 3 آمپر در ولتاژ 220 ولت است. این شستی با درجه حفاظت (IP52) می‌تواند در محیطی با بازه دمایی منفی 5 تا 40 به‌درستی عمل کند. طراحی کلید به‌صورت اقتصادی بوده و کنتاکت کمکی این کلید قابل تعویض است. دیگر ویژگی‌های این شستی عبارت‌اند از:

• نصب سریع و آسان
• مقاومت در برابر لرزش‌های سخت
• ساخته‌شده از مواد مقاوم در برابر آتش (شعله‌ور نمی‌شود)
• ساختار قابل انعطاف کلیدها مقاوم در برابر آسیب‌های محیطی و طول عمر مکانیکی بالا
• امکان تعویض و اتصال حالت‌های مختلفی از کنتاکت‌های NC و NO
• دارای استاندارد IEC60947-5-1 و IEC 60947-5-5

طراحی و وضعیت ظاهری

یک شستی استپ رعد به‌طورکلی از یک پوش‌باتن، مهره، غلاف اصلی و کنتاکت تشکیل‌شده است. بدنه این شستی از جنس باکالیت به رنگ مشکی و سطح روی آن قرمز است. با حرکت دستگیره زیر مهره به سمت راست پوش‌باتن از غلاف اصلی جدا و می‌توان پوش‌باتن را در جای خود بست و سپس با قرار دادن غلاف در جای خود، با فشار کمی، غلاف را به پوش‌باتن وصل کرد. طراحی خوب این پوش‌باتن، امکان باز کردن، تعویض یا اضافه کردن کنتاکت را به‌راحتی امکان‌پذیر می‌کند.

نکات مهم در انتخاب یک شستی

• ولتاژ لامپ در صورت چراغ‌دار بودن پوش‌باتن
• قطر شستی جهت نصب روی درب تابلو
• نوع شستی(استپ،استارت،قارچی یا دوبل استارت-استوپ)
• نوع و تعداد کنتاکت‌های کمکی
• رنگ شستی

تجهیزات جانبی

کنتاکت کمکی باز و بسته برند رعد به‌عنوان تجهیز جانبی و کمکی کلیدشستی استپ رعد کاربرد دارد.

ابعاد شستی استپ رعد

از آنجا که اندازه شستی‌ها در طراحی و انتخاب تابلو و … بسیار مهم هست اندازه شستی استپ رعد به‌صورت زیر است. لازم بذکر است که قطر سوراخ روی درب تابلو باید 22 میلی‌متر باشد.

این محصول با نام‌های شاسی استپ، پوش‌باتن استپ و کلید فشاری استپ نیز عرضه می‌شود.
