شستی استارت رعد

توضیحات

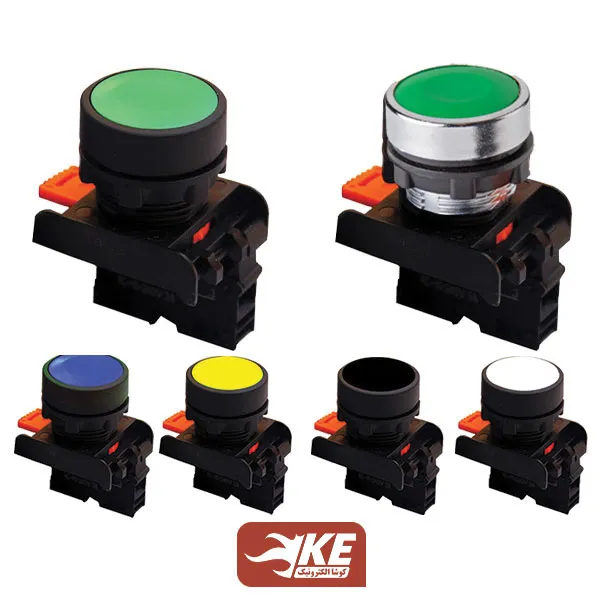

شستی استارت رعد (بدون چراغ) دارای یک کنتاکت باز (NO)، فاقد چراغ سیگنال و از جنس باکالیت است. قطر سوراخ مورد نیاز برای نصب این کلید، 22 میلی‌متر است. شستی استارت، یک کلید فرمان بوده که به‌صورت دستی فرمان می‌گیرد و برای اعمال فرمان استارت به تجهیزات در تابلو برق استفاده می‌شود. از رنگ سبز شاسی برای استارت استفاده می‌شود که دارای کنتاکت کمکی باز است که با فشردن کلید بسته می‌شود. همچنین برای مدارهای فرمان این کلید در رنگ‌های مشکی، زرد، آبی و سفید نیز تولید می‌شود.شستی استارت رعد در دو مدل با بدنه باکالیتی و بدنه آبکاری شده کروم(طرح فلز) ساخته می‌شود.

مشخصات و ویژگی‌های شستی استارت رعد

شستی استارت سبز رعد، از با کیفیت‌ترین شستی‌های تولیدشده در ایران است که منطبق بر استانداردهای IEC60947-5-1 و IEC 60947-5-5 است. طراحی مکانیکی این کلید، آن‌ها در برابر لرزش و شوک‌های واردشده و قطع و وصل خودبه‌خودی و بدون فرمان، حفاظت می‌کند.

حداکثر جریانی که می‌توان از کنتاکت‌های این شاسی بدون آسیب عبور داد، 3 آمپر در ولتاژ 220 ولت است. این شستی با درجه حفاظت (IP52) می‌تواند در محیطی با بازه دمایی منفی 5 تا 40 به‌درستی عمل کند. طراحی کلید به‌صورت اقتصادی بوده و کنتاکت کمکی این کلید قابل تعویض است. دیگر ویژگی‌های این شستی عبارت‌اند از:

• نصب سریع و آسان
• مقاومت در برابر لرزش‌های سخت
• ساخته‌شده از مواد مقاوم در برابر آتش (شعله‌ور نمی‌شود)
• ساختار قابل انعطاف کلیدها مقاوم در برابر آسیب‌های محیطی و طول عمر مکانیکی بالا
• امکان تعویض و اتصال حالت‌های مختلفی از کنتاکت‌های NC و NO
• دارای استاندارد IEC60947-5-1 و IEC 60947-5-5

طراحی و وضعیت ظاهری

یک شستی استارت رعد به‌طورکلی از یک پوش‌باتن، مهره، غلاف اصلی و کنتاکت تشکیل‌شده است. بدنه این شستی از جنس باکالیت به رنگ مشکی و سطح روی آن سبز است. با حرکت دستگیره زیر مهره به سمت راست پوش‌باتن از غلاف اصلی جدا و می‌توان پوش‌باتن را در جای خود بست و سپس با قرار دادن غلاف در جای خود، با فشار کمی، غلاف را به پوش‌باتن وصل کرد. طراحی خوب این پوش‌باتن، امکان باز کردن، تعویض یا اضافه کردن کنتاکت را به‌راحتی امکان‌پذیر می‌کند.

نکات مهم در انتخاب یک شستی

• ولتاژ لامپ در صورت چراغ‌دار بودن پوش‌باتن
• قطر شستی جهت نصب روی درب تابلو
• نوع شستی(استپ،استارت،قارچی یا دوبل استارت-استوپ)
• نوع و تعداد کنتاکت‌های کمکی
• رنگ شستی

تجهیزات جانبی

کنتاکت کمکی باز و بسته برند رعد به‌عنوان تجهیز جانبی و کمکی شستی استارت رعد کاربرد دارد.

ابعاد شستی استارت رعد

از آنجا که اندازه شستی‌ها در طراحی و انتخاب تابلو و … بسیار مهم هست اندازه شستی استارت رعد به‌صورت زیر است. لازم بذکر است که قطر سوراخ روی درب تابلو باید 22 میلی‌متر باشد.

این محصول با نام‌های شاسی استارت، پوش‌باتن استارت و کلید فشاری استارت نیز عرضه می‌شود.
