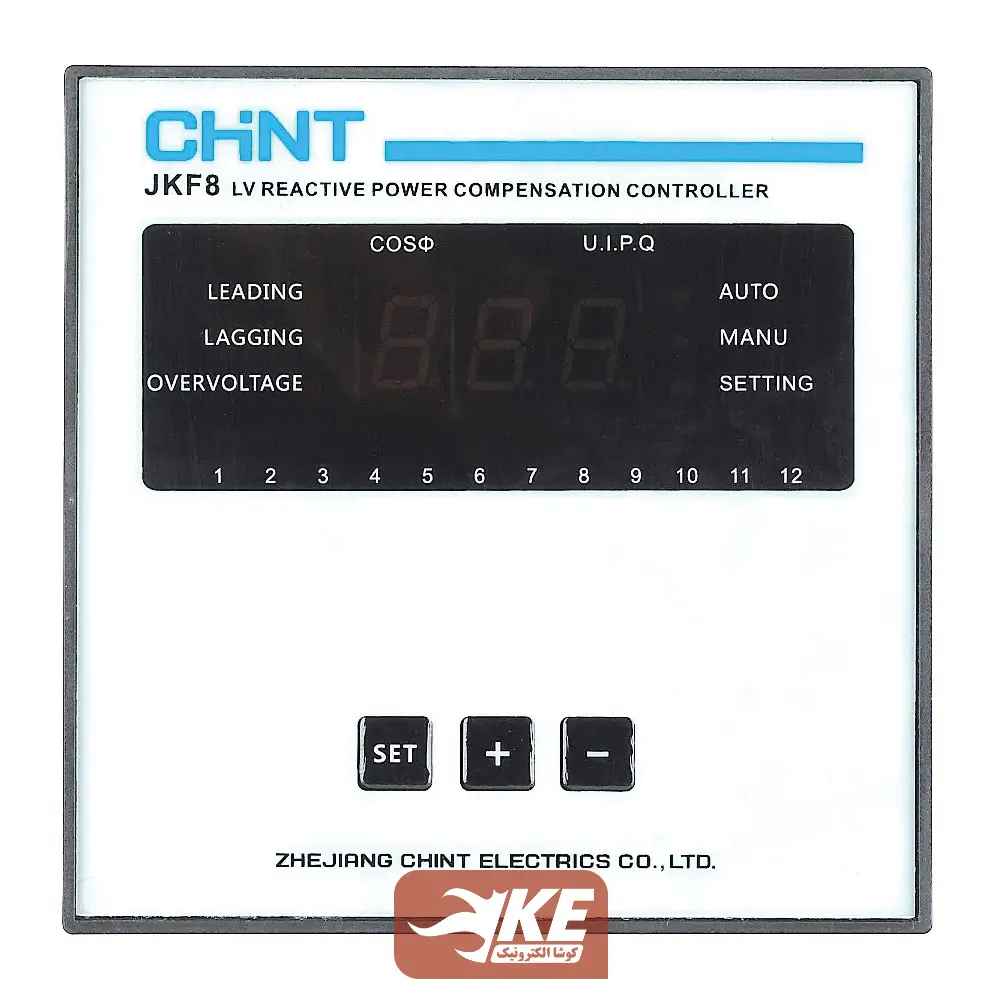

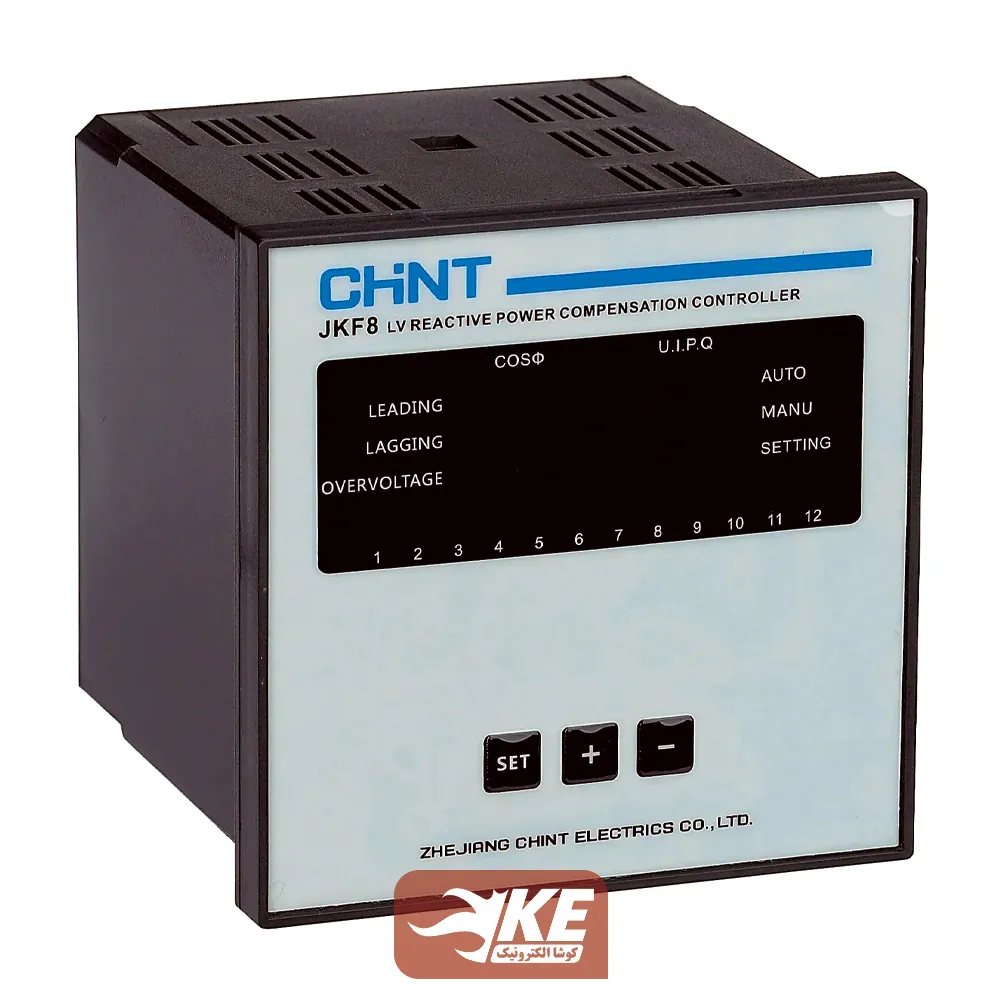

رگولاتور بانک خازنی 12 پله چینت JKF8-12

توضیحات

رگولاتور بانک خازنی 12 پله چینت JKF8-12 یک کنترل‌کننده جبران توان راکتیو است که در سیستم‌های توزیع برق فشارضعیف با ولتاژ 400 ولت قابل‌استفاده است. رگولاتور بانک خازنی با اندازه‌گیری ضریب توان بار، به مقدار مورد نیاز، خازن قدرت وارد مدار می‌کند.

ویژگی‌ها

• با کنترل ترکیبی بر روی توان راکتیو و ضریب توان، یک ورودی قابل اعتماد را می توان تضمین کرد، تحت بار کم، و می توان از سوئیچینگ افزایشی جلوگیری کرد.
• نمایش بیدرنگ وضعیت شبکه، از جمله پارامترهایی مانند ضریب توان (کسینوس فی)،ولتاژ، جریان، توان اکتیو و توان راکتیو و …
• قطبیت سیگنال نمونه برداری می تواند به صورت خودکار شناسایی شود. بنابراین نیازی نیست نگرانی در مورد اتصالات اشتباه با قطبیت معکوس.
• در صورتی که ولتاژ شبکه برق کمتر از 300 ولت باشد یا بیشتر از مقدار حفاظت از اضافه ولتاژ از پیش تعیین شده، بانک های خازن متصل به طور خودکار و سریع (5 ثانیه) در مراحل مختلف قطع می شوند و مقدار ولتاژ نمایش داده می شود.
• در صورتی که سیگنال از سیم پیچ ثانویه از ترانسفورماتور جریان کوچکتر از 150 ｍA است، کنترل کننده از وصل شدن هر خازن دیگری جلوگیری می کند.
  در این مدت به صورت خودکار و سریع (5 ثانیه) بانک های خازن متصل را به صورت گام به گام جدا کنید.
• سوئیچینگ (کنترل باز/بستن از کنتاکتور) زمان پیشگیری برای همان گروه از خازن ها 3 دقیقه است (مدت تخلیه خازن)
• کنترلر دارای عملکرد خودآزمایی خودکار چرخه ای است که تست پذیرش کارخانه را تسهیل می کند. برای پانل خازن

شرایط عملکردی

• دمای محیط: منفی 10 الی 40 درجه سانتی‌گراد
• رطوبت نسبی: در دمای 40 درجه، حداکثر 50% و در دمای 20 درجه می‌تواند تا 90% رطوبت نسبی هوا را تحمل کند.
• ارتفاع محل نصب: حداکثر 2000 متر از سطح دریا
• محل نصب: باید عاری از گاز یا بخارهای خطرناک خورنده یا قابل انفجار، گرد و غبار رسانا یا ارتعاش مکانیکی شدید باشد
• ولتاژ عملیاتی: بین 380 تا 420 ولت

مشخصات فنی

• ولتاژ نمونه برداری: 400VAC±10%
• جریان نمونه برداری: 150 میلی آمپر تا 5 آمپر
• فرکانس: 50 هرتز ± 5٪
• محدوده نسبت تبدیل ترانس CT قابل اتصال: 5 الی 800، یعنی حداکثر می‌توان ترانس CT با نسبت 4000 به 5 را به این رگولاتور وصل کرد.(مقدار از پیش تعیین شده در کارخانه 60 است، یعنی مناسب اتصال ترانس جریان 300/5)
• تاخیر زمانی 5 تا 120 ثانیه (مقدار از پیش تعیین شده در کارخانه: 30 ثانیه)

سیم‌کشی رگولاتور بانک خازنی چینت JKF8-12

در عکس زیر، نمای پشتی رگولاتور بانک خازنی 12 پله چینت JKF8-12 را  مشاهده می‌کنید

در وایرینگ دقت شود که ترانس جریان روی فاز 1 و تغذیه دستگاه از فاز 2 و 3 گرفته می‌شود.

بزرگترین ویژگی و مزیت رگولاتور بانک خازنی 12 پله چینت JKF8-12 نسبت به مدل‌های مشابه در این است که با سیم‌کشی صحیح رگولاتور و بدون تغییر در تنظیمات، رگولاتور به درستی در شبکه عمل می‌کند و تنها نمایش مقادیر ولتاژ و جریان آن ممکن است اشتباه باشد.

دانلود راهنمای نصب فارسی رگولاتور بانک خازنی 12 پله چینت JKF8-12

ابعاد رگولاتور بانک خازنی 12 پله چینت JKF8-12

شرکت CHINT یکی از قدیمی‌ترین و خوشنام‌ترین تولیدکنندگان تجهیزات بانک خازنی است که علاه بر تولید خازن سیلندری با برند CHINT، اقدام به تولید رگولاتور بانک خازنی چینت نیز می‌کند.
