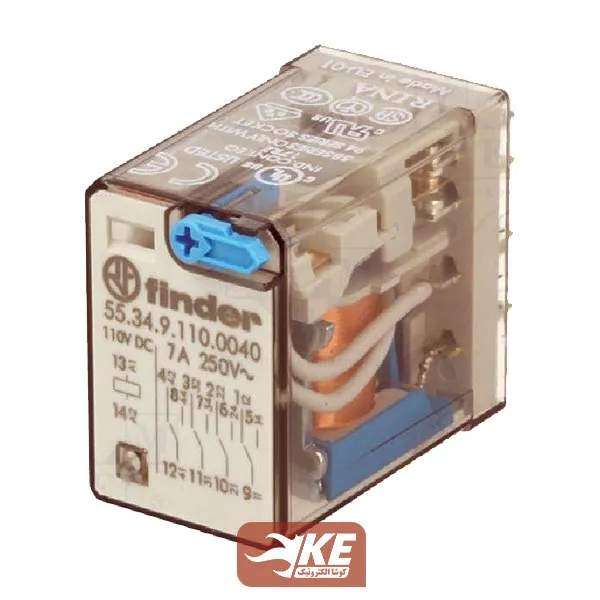

رله 110vDC چهار کنتاکت 7 آمپر فیندر مدل 55.34.9.110.0094
Categories: رله فیندر, رله صنعتی
Tag: لیست قیمت فیندر Finder
برند:
فیندر
فیندر
ویژگی‌ها:
رله 110 ولت DC با 4 کنتاکت و ۸ پایه، نصب روی سوکت 9484 و 9404 با کد فنی 553491100094
ویژگی‌ها
ولتاژ ورودی/تحریکبوبین 110vAC
جریان نامی7 آمپر ( بار اهمی), 1.5 آمپر(بار الکترومغناطیسی)
تعداد پایه/پل/کنتاکتچهار کنتاکت, 8 پایه
گارانتیاصالت و سلامت الکتریکالی کالا
مشاهده همه ویژگیهاآخرین بروزرسانی قیمت و موجودی: امروز1404/06/26
ارسال حداکثر 2 روزِ کاریِ دیگر
ارسال توسط کوشانیک
841,000 تومان
ارسال حداکثر 2 روزِ کاریِ دیگر
محصولات مرتبط
توضیحات
بررسی اجمالی رله فیندر 553491100094
رله فیندر 553491100094 از نوع رله قدرت 10 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 110ولت DC است. این رله 8 پایه و دارای 4 کنتاکت (چهار باز و چهار بسته مجزا) است که می‌توان از طریق سوکت 9482 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 55.34.9.110.0094 است. رنگ آبی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع DC است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین: 110 ولت DC
- تعداد کنتاکت: 4
- تعداد پایه: 14
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- ولتاژ عایقی تا 4000 ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 7 آمپر برای بار مقاومتی
- حداکثر جریان عبوری از هر کنتاکت کمتر از 1 آمپر برای بار موتوری و روشنایی (موتور تکفاز 0.125 کیلووات)
- تاخیر وصل‌شدن کنتاکت‌ها از زمان برق‌دار شدن بوبین، حداکثر 11 میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
- نوع نصب: نصب ریلی از طریق سوکت ۹۴۸۲
- کد فنی: 55.34.9.110.0094
در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش سافته است.
برای جلوگیری از وقفه و اخلال در عملکرد بوبین در برابر شوک‌های ولتاژی احتمالی، در این مدل و در زمان ساخت رله، سیم بوبین روی پایه پیچیده می‌شود.
قدرت کلیدزنی رله فیندر 553491100094
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان 7 آمپر
- در ولتاژ 110VDC حداکثر جریان 250 میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان 120 میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 1750 ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 350 ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.125 کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
مشخصات فنی
| وزن | 40 گرم |
|---|---|
| دسته‌بندی و نوع کالا | رله مکانیکی |
| ولتاژ ورودی/تحریک | بوبین 110vAC |
| جریان نامی | 7 آمپر ( بار اهمی), 1.5 آمپر(بار الکترومغناطیسی) |
| ولتاژ کاری | حداکثر 250vAC |
| توان | موتور قابل اتصال 0.24kW در 400v |
| تعداد پایه/پل/کنتاکت | چهار کنتاکت, 8 پایه |
| امکانات و تجهیزات جانبی | دارای قفل مکانیکی کنتاکت, دارای نشانگر وضعیت |
| درجه حفاظت(IP) | IP20(در صورت نصب روی سوکت) |
| شرایط محیطی | دمای عملکرد از منفی 40 تا مثبت 80 درجه |
| لوازم جانبی موجود در ایران | سوکت |
| استاندارد و تاییدیه‌ها | IEC 61810-1 |
| گارانتی | اصالت و سلامت الکتریکالی کالا |
| بسته مادر(برای خرید عمده) | 10 عدد |
