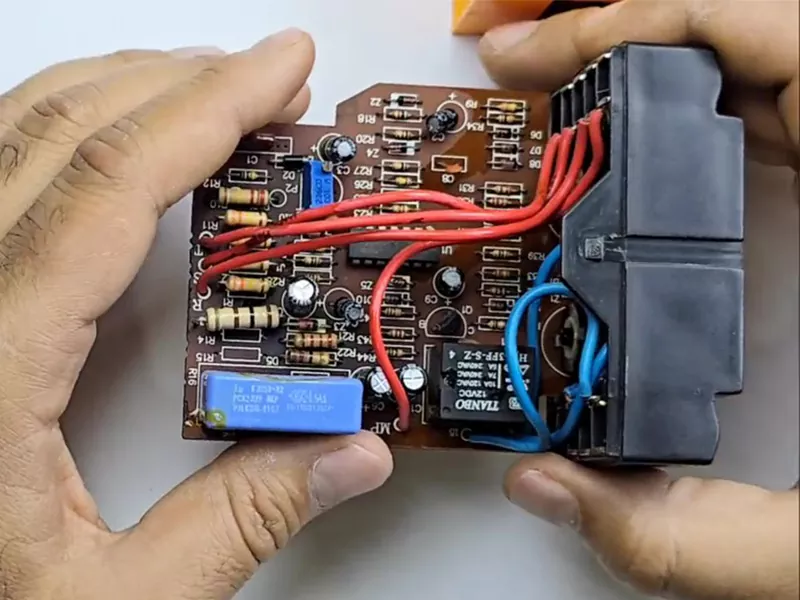

وقتی کنترل فاز خطا می‌دهد و مدار فرمان را قطع می‌کند، اولین سؤال این است که علت خطای کنترل فاز چیست و آیا خود دستگاه خراب شده یا مشکل از برق ورودی، ترتیب فازها، افت و افزایش ولتاژ یا سیم‌کشی است؟ تشخیص اشتباه می‌تواند باعث تعویض بی‌دلیل رله یا حتی آسیب به تجهیزات شود. در این مقاله از کوشانیک، به صورت عملی عیب یابی کنترل فاز را بررسی می‌کنیم و با مهم‌ترین خطاهای کنترل فاز، دلایل ایجاد آن‌ها، روش تست کنترل فاز و راهکارهای رفع خطای کنترل فاز آشنا می‌شوید. با ما همراه باشید.
اگر قصد آشنایی بیشتر با رله کنترل فاز را دارید، یا می خواهید با بخش های مختلف به صورت دقیق آشنا شوید، می توانید مطلب (کنترل فاز چیست؟) را مطالعه نمایید.
دلیل اهمیت عیب یابی خطاهای کنترل فاز
وقتی کنترل فاز به دلیل قطع یک فاز، جابه‌جایی توالی فاز، عدم تعادل ولتاژ یا افت و افزایش غیرمجاز ولتاژ فرمان قطع می‌کند، اولین سؤال این است که مشکل از شبکه است یا خود دستگاه؟ عیب یابی کنترل فاز به شما کمک می‌کند قبل از تعویض رله یا راه‌اندازی مجدد تجهیزات، علت واقعی خطا را مشخص کنید. در ادامه می‌بینیم چرا بررسی و رفع خطاهای کنترل فاز برای شبکه و تجهیزات سه‌فاز اهمیت دارد.
پایداری شبکه:
کنترل صحیح فازها نقش مهمی در پایدار نگه داشتن عملکرد مدارهای سه‌فاز دارد. قطع یک فاز، عدم تعادل ولتاژ یا افت شدید ولتاژ می‌تواند باعث افزایش جریان در برخی فازها و ایجاد شرایط نامناسب برای تجهیزات شود. به همین دلیل، بررسی به موقع خطاهای کنترل فاز و اندازه‌گیری ولتاژ بین فازها، یکی از مراحل مهم عیب‌یابی مدارهای سه‌فاز است و می‌تواند از ادامه کار تجهیزات در شرایط غیرمجاز جلوگیری کند.
کیفیت توان:
کیفیت نامناسب توان تنها به قطع و وصل شدن برق محدود نمی‌شود؛ عدم تعادل ولتاژ، افت‌وخیز ولتاژ و برخی اختلالات شبکه نیز می‌توانند عملکرد تجهیزات را تحت تأثیر قرار دهند. کنترل فاز با پایش شرایط مشخصی از شبکه، در صورت تشخیص وضعیت خارج از محدوده تنظیم‌شده فرمان قطع مدار را صادر می‌کند. بنابراین هنگام عیب یابی کنترل فاز باید مشخص شود آیا خطای اعلام‌شده ناشی از یک مشکل واقعی در کیفیت تغذیه است یا تنظیمات و شرایط نصب دستگاه باعث عملکرد آن شده است.
بهره‌وری انرژی:
عدم تعادل ولتاژ در یک سیستم سه‌فاز می‌تواند باعث توزیع نامناسب جریان و افزایش تلفات در تجهیزات، به خصوص موتورهای الکتریکی، شود. ادامه کار موتور در چنین شرایطی ممکن است جریان مصرفی و دمای سیم‌پیچ‌ها را افزایش دهد و بازده عملکرد را کاهش دهد. در این شرایط، رفع خطای کنترل فاز صرفاً به معنای وصل دوباره مدار نیست؛ ابتدا باید علت ایجاد خطا و وضعیت واقعی هر سه فاز بررسی شود تا دستگاه در شرایط نامناسب دوباره وارد مدار نشود.
عملکرد تجهیزات:
موتورهای سه‌فاز، کنتاکتورها و بسیاری از تجهیزات صنعتی برای کار صحیح به تغذیه سه‌فاز با شرایط مناسب و توالی فاز صحیح نیاز دارند. خطاهایی مانند قطع فاز یا جابه‌جایی توالی فاز می‌توانند باعث عملکرد نادرست موتور، افزایش حرارت و در برخی شرایط آسیب به تجهیزات شوند. به همین دلیل کنترل فاز به عنوان یک لایه حفاظتی، پیش از راه‌اندازی یا ادامه کار تجهیزات وضعیت شبکه را بررسی می‌کند و در صورت مشاهده شرایط غیرمجاز، مدار فرمان را قطع می‌کند.
چرا خطاهای کنترل فاز رخ می دهد؟
خطاهای کنترل فاز می‌توانند دلایل مختلفی داشته باشند و برای عیب یابی کنترل فاز باید منشأ خطا به درستی شناسایی شود. این عوامل را می‌توان در چهار گروه اصلی شامل عوامل انسانی، عوامل مربوط به تجهیزات، عوامل محیطی و سایر عوامل دسته‌بندی کرد.
خطاهای انسانی؛ یکی از عوامل مهم بروز خطا در کنترل فاز
خطای انسانی یکی از دلایل مهم بروز خطاهای کنترل فاز است و می‌تواند در مراحل نصب، راه‌اندازی، تعمیر و نگهداری اتفاق بیفتد. اتصال اشتباه سیم‌ها، نصب نادرست تجهیزات، تنظیمات نادرست پارامترها و رعایت نکردن الزامات فنی و استانداردهای ایمنی از جمله مواردی هستند که می‌توانند باعث عملکرد نادرست مدار شوند.
همچنین انجام تعمیرات غیراصولی، استفاده از قطعات نامرغوب، انجام ندادن تعمیرات و سرویس‌های روتین و آموزش ناکافی پرسنل در زمینه کار با تجهیزات و تشخیص خطاها، احتمال بروز مشکل را افزایش می‌دهد. بنابراین در فرآیند رفع خطاهای کنترل فاز، بررسی نحوه نصب، سیم‌بندی، تنظیمات و سابقه تعمیر و نگهداری سیستم اهمیت زیادی دارد.
خرابی و مشکلات تجهیزات؛ علت خطاهای کنترل فاز
خرابی یا نامناسب بودن تجهیزات نیز می‌تواند از علت خطای کنترل فاز باشد. کهنه شدن تجهیزات، فرسودگی عایق‌ها، خرابی رله‌ها و کنتاکتورها، مشکلات ترانسفورماتورها و سایر اجزای مدار می‌توانند شرایط غیرعادی در سیستم ایجاد کنند.
از طرف دیگر، استفاده از تجهیزات بی‌کیفیت یا نامرغوب باعث کاهش عمر مفید و افزایش احتمال خرابی می‌شود و طراحی نامناسب تجهیزات، عدم تطابق آن‌ها با شرایط محیطی و بارگذاری بیش از حد نیز می‌تواند عملکرد سیستم را مختل کند.خرابی یا نامناسب بودن تجهیزات نیز می‌تواند از علت خطای کنترل فاز باشد. کهنه شدن تجهیزات، فرسودگی عایق‌ها، خرابی رله‌ها و کنتاکتورها، مشکلات ترانسفورماتورها و سایر اجزای مدار می‌توانند شرایط غیرعادی در سیستم ایجاد کنند.
از طرف دیگر، استفاده از تجهیزات بی‌کیفیت یا نامرغوب باعث کاهش عمر مفید و افزایش احتمال خرابی می‌شود و طراحی نامناسب تجهیزات، عدم تطابق آن‌ها با شرایط محیطی و بارگذاری بیش از حد نیز می‌تواند عملکرد سیستم را مختل کند.
فرقی نمی کند رله کنترل فاز از چه برندی باشد، کنترل فاز شیوا امواج باشد برنا و … توجه داشته باشید که بررسی مشخصات و وضعیت این تجهیز می‌تواند مشخص کند منشأ خطا به خود رله مربوط است یا شرایط مدار و شبکه.
عوامل محیطی مؤثر بر عملکرد و خطاهای کنترل فاز
شرایط محیطی نامناسب می‌تواند مستقیماً بر عملکرد تجهیزات الکتریکی و ایجاد خطاهای کنترل فاز تأثیر بگذارد. نوسانات ولتاژ شبکه، تغییرات شدید دمایی، رطوبت و تجمع گردوغبار از مهم‌ترین عوامل این گروه هستند؛ زیرا نوسان ولتاژ می‌تواند به تجهیزات آسیب برساند، دمای نامناسب عملکرد قطعات را تحت تأثیر قرار دهد و رطوبت و گرد و غبار نیز با ایجاد خوردگی، کاهش کیفیت عایق و حتی اتصال کوتاه باعث بروز خطا شوند.
همچنین حوادث طبیعی مانند زلزله، طوفان و سیل می‌توانند به تجهیزات و شبکه برق آسیب رسانده و باعث قطع برق یا ایجاد شرایط غیرعادی شوند. به همین دلیل در عیب یابی کنترل فاز باید شرایط محیط نصب و تغییرات اخیر شبکه نیز بررسی شود.
سایر عوامل مؤثر بر خطاهای کنترل فاز؛ نویز، پیری و اضافه‌بار
برخی عوامل دیگر نیز می‌توانند باعث بروز خطا یا عملکرد غیرعادی کنترل فاز شوند که از جمله آن‌ها می‌توان به تداخل الکترومغناطیسی، پیری تجهیزات و بارگذاری بیش از حد شبکه اشاره کرد.
اشتباهات رایج در عیب یابی کنترل فاز
در فرآیند عیب یابی کنترل فاز، یکی از اشتباهات رایج این است که با مشاهده خطا، بلافاصله خود دستگاه را خراب فرض کنیم و بدون بررسی شرایط شبکه، سیم‌کشی و تجهیزات مرتبط، اقدام به تعویض آن کنیم. جابه‌جایی فازها، اندازه‌گیری نکردن ولتاژ هر سه فاز، بی‌توجهی به شل بودن اتصالات، بررسی نکردن فیوزها و کنتاکتورها، نادیده گرفتن افت یا عدم تعادل ولتاژ و تنظیم نادرست پارامترهای کنترل فاز از دیگر خطاهای متداول هستند.
همچنین ریست کردن مکرر دستگاه بدون پیدا کردن علت خطای کنترل فاز می‌تواند باعث شود یک مشکل واقعی شبکه یا تجهیزات پنهان بماند. برای رفع خطای کنترل فاز باید ابتدا وضعیت هر سه فاز و اتصالات بررسی شود، سپس عملکرد تجهیزات مرتبط و در نهایت سلامت خود کنترل فاز مورد آزمایش قرار گیرد.

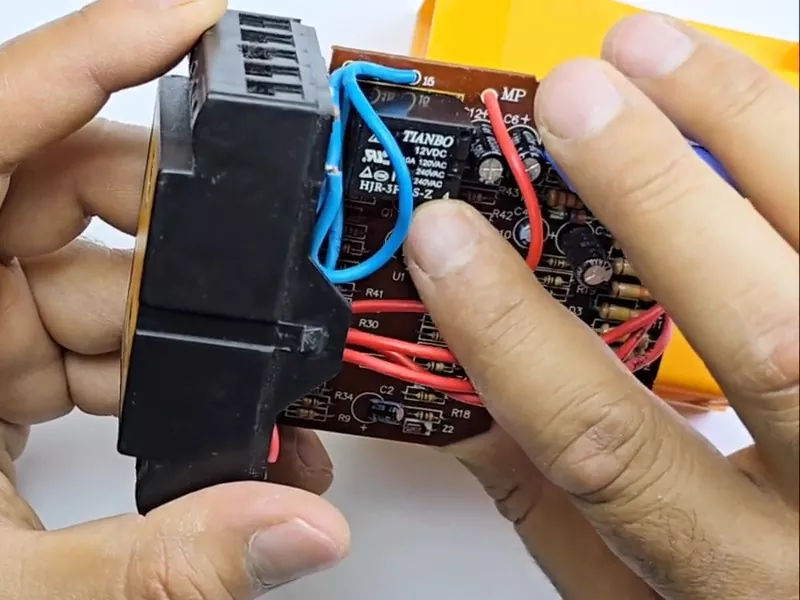

انواع خطاهای کنترل فاز و روش‌های رفع آن‌ها
رله کنترل فاز با پایش وضعیت فازها و ولتاژ، در صورت تشخیص شرایط غیرمجاز مدار فرمان را قطع می‌کند تا از آسیب به تجهیزات جلوگیری شود. بنابراین مشاهده خطا لزوماً به معنای خرابی کنترل فاز نیست و ابتدا باید علت فعال شدن حفاظت مشخص شود. در ادامه، ۷ مورد از مهم‌ترین خطاهای کنترل فاز و روش رفع خطای کنترل فاز را بررسی می‌کنیم.
خطای افزایش ولتاژ یا ولتاژ بالاتر از حد مجاز
افزایش بیش از حد ولتاژ می‌تواند به تجهیزات الکتریکی آسیب برساند و باعث عملکرد حفاظتی کنترل فاز شود. برای عیب یابی کنترل فاز باید ولتاژ هر سه فاز اندازه‌گیری و علت افزایش ولتاژ مشخص شود. پس از رفع مشکل شبکه، در صورت وجود نوسانات مکرر می‌توان از تثبیت‌کننده ولتاژ مناسب استفاده کرد و تنظیمات رله را نیز با محدوده مجاز سیستم تطبیق داد.
خطای کاهش ولتاژ یا ولتاژ پایین‌تر از حد مجاز
افت ولتاژ می‌تواند عملکرد تجهیزات را مختل کرده و به ویژه در موتورهای الکتریکی باعث افزایش جریان و دما شود. برای رفع خطای کنترل فاز ابتدا ولتاژ هر سه فاز، کابل‌ها، اتصالات و وضعیت بار بررسی شود. اگر مشکل از ناپایداری شبکه باشد، استفاده از تثبیت‌کننده ولتاژ و در صورت نیاز محافظ برق می‌تواند به حفاظت بهتر تجهیزات کمک کند؛ در غیر این صورت باید تنظیمات و سلامت کنترل فاز بررسی شود.
خطای قطع یکی از فازها
قطع یک فاز می‌تواند باعث عدم تعادل جریان و ولتاژ و آسیب به موتورهای سه‌فاز شود و معمولاً در اثر خرابی فیوز، شل شدن اتصال، پارگی کابل یا خرابی کنتاکت رخ می‌دهد. برای عیب یابی کنترل فاز باید ولتاژ هر سه فاز در ورودی دستگاه و نقاط مختلف مدار اندازه‌گیری شود. پس از پیدا کردن محل قطعی، اتصال یا قطعه معیوب اصلاح و در صورت نیاز سلامت رله بررسی شود.
خطای جابه‌جایی یا تغییر توالی فازها
تغییر توالی فازها می‌تواند جهت چرخش موتورهای سه‌فاز را تغییر دهد یا باعث عملکرد نادرست تجهیزات شود. برای رفع خطای کنترل فاز باید ترتیب فازها با فازمتر بررسی و در صورت جابه‌جایی، سیم‌بندی اصلاح شود. هنگام تعویض یا نصب نیز انتخاب کنترل فاز مناسب برای کاربرد خاص اهمیت دارد؛ زیرا قابلیت‌های حفاظتی مدل‌های مختلف یکسان نیست. مثلا هنگام خرید رله کنترل فاز بین کنترل فاز برنا الکترونیک و کنترل فاز شیوا امواج باید مدل بر اساس نوع مدار و شرایط کاری موردنظر انتخاب شود.
خطای عدم تقارن یا عدم تعادل فازها
عدم تعادل ولتاژ فازها می‌تواند باعث جریان‌های نامتعادل، افزایش تلفات و افزایش دمای تجهیزات شود. در فرآیند عیب یابی کنترل فاز باید اختلاف ولتاژ فازها و عواملی مانند توزیع نامناسب بار، اتصالات ضعیف و مشکلات شبکه بررسی شوند. پس از رفع علت اصلی، در شبکه‌های ناپایدار می‌توان از تثبیت‌کننده ولتاژ مناسب نیز استفاده کرد.
اتصال دو فاز به مدار تک‌فاز
اتصال اشتباه دو فاز به یک مصرف‌کننده تک‌فاز می‌تواند ولتاژی غیرمجاز ایجاد کرده و به تجهیزات آسیب جدی وارد کند. برای رفع خطای کنترل فاز ابتدا باید تغذیه قطع و سیم‌بندی توسط فرد متخصص بررسی و اتصال صحیح مطابق طراحی مدار اصلاح شود. استفاده از محافظ برق می‌تواند یک لایه حفاظتی مکمل ایجاد کند، اما جایگزین اصلاح سیم‌کشی نیست.
خطای ناشی از قطع و وصل مکرر برق و شوک‌های الکتریکی
قطع و وصل مکرر برق می‌تواند باعث ایجاد تنش‌ها و گذراهای الکتریکی و عملکرد حفاظتی کنترل فاز شود. برای رفع خطای کنترل فاز باید علت ناپایداری شبکه، وضعیت ولتاژ و اتصالات بررسی شود. استفاده از محافظ برق و در صورت وجود نوسانات مستمر، تثبیت‌کننده ولتاژ مناسب می‌تواند به کاهش اثر این شرایط کمک کند. اگر خطا بدون وجود مشکل واقعی در شبکه تکرار شود، تنظیمات و سلامت کنترل فاز و تناسب آن با کاربرد نیز باید بررسی شود.
نحوه تست کنترل فاز

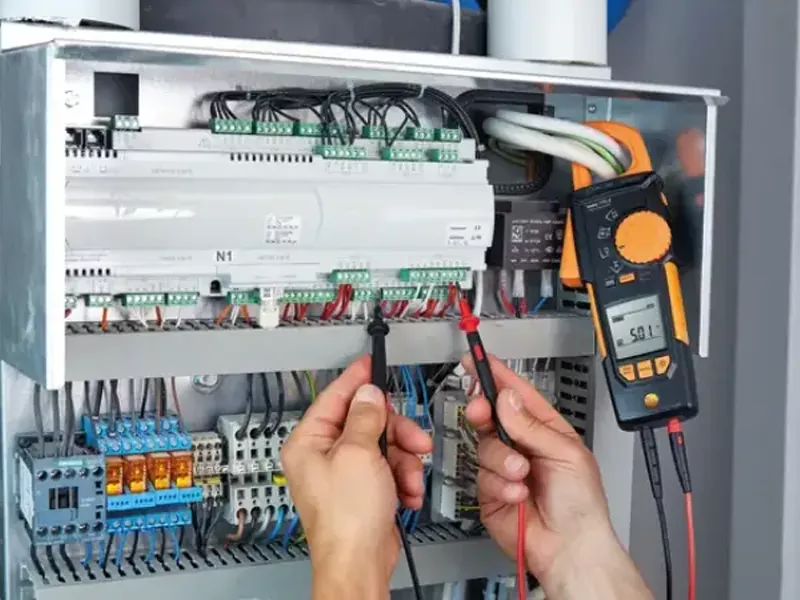

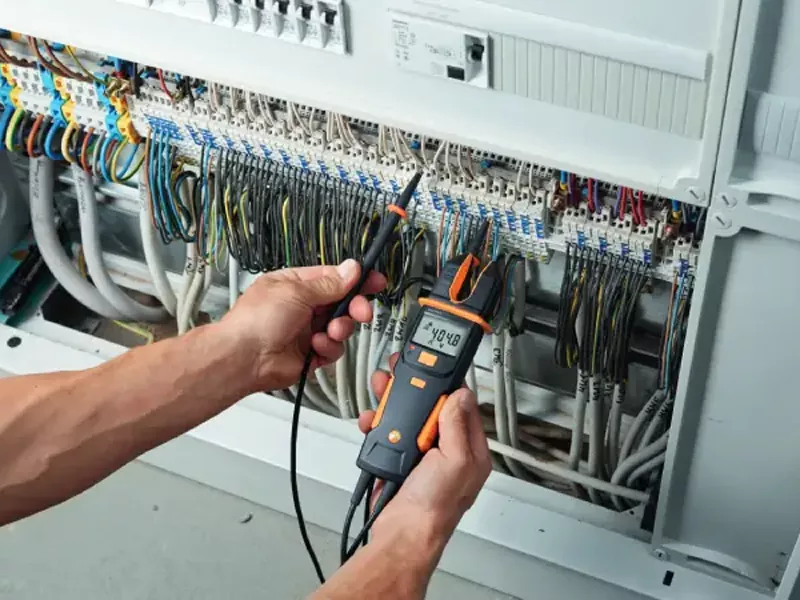

برای تست کنترل فاز ابتدا باید تجهیزات و محیط تست را آماده کنید؛ مولتی‌متر و تستر فاز باید آماده به کار و در صورت نیاز کالیبره باشند و محیط نیز ایمن و عاری از عوامل مزاحم و تداخلات خارجی باشد. در مرحله بعد، ولتاژ و جریان مدار را در نقاط مختلف اندازه‌گیری کنید؛ برای این کار پراب‌های مولتی‌متر را به نقاط مورد نظر متصل کرده و مقادیر ولتاژ و جریان را بررسی کنید.
سپس وضعیت و ترتیب فازها را بررسی کرده و مطمئن شوید هر سه فاز فعال و در شرایط عادی در حال کار هستند. در ادامه، عملکرد کنترل فاز را در شرایط مختلف بررسی کنید و واکنش رله را در برابر خطاهای احتمالی بسنجید. برای این منظور می‌توان شرایطی مانند افزایش ولتاژ بالاتر از حد مجاز، کاهش ولتاژ پایین‌تر از حد مجاز، قطع یکی از فازها و تغییر ترتیب فازها را به صورت کنترل‌شده شبیه‌سازی کرد و واکنش رله را مورد بررسی قرار داد.
کنترل فاز باید در هر یک از این شرایط مطابق تنظیمات خود، خطا را تشخیص داده و مدار فرمان را قطع کند. انجام این مراحل به شما کمک می‌کند در فرآیند عیب یابی کنترل فاز مشخص کنید که آیا دستگاه به درستی عمل می‌کند یا مشکل از سیم‌کشی، تغذیه یا خود رله است.
سوالات متداول (FAQ)
آیا خرابی کنترل فاز باعث قطع شدن مداوم کنتاکتور می‌شود؟
بله، خرابی کنترل فاز یا تنظیمات نامناسب آن می‌تواند باعث قطع مکرر کنتاکتور شود؛ البته پیش از تعویض دستگاه باید ولتاژ، سیم‌کشی و ترتیب فازها نیز بررسی شوند.
برای عیب یابی کنترل فاز چه تجهیزاتی لازم است؟
برای عیب یابی کنترل فاز معمولاً به مولتی‌متر، فازمتر یا تستر توالی فاز نیاز دارید تا ولتاژ، وضعیت و ترتیب فازها را به‌درستی بررسی کنید.
علت خطای کنترل فاز بعد از وصل برق چیست؟
این خطا می‌تواند به دلیل جابه‌جایی فازها، افت یا افزایش ولتاژ، قطع یک فاز، عدم تعادل ولتاژ یا تنظیمات نامناسب رله ایجاد شود.
آیا هر خطای کنترل فاز به معنی خراب بودن رله است؟
خیر. بسیاری از خطاهای کنترل فاز ناشی از شبکه برق، اتصالات، فیوز، کابل یا ترتیب فازها هستند و باید قبل از تعویض رله بررسی شوند.
چه زمانی باید کنترل فاز را تعویض کنیم؟
اگر پس از اطمینان از سلامت برق ورودی، سیم‌کشی، اتصالات و تنظیمات، رله همچنان عملکرد نادرست داشته باشد، بررسی و در صورت تأیید خرابی، تعویض کنترل فاز ضروری است.
