برای شما هم پیش آمده که کنتاکتور در حین کار ناگهان قطع شود، صدای غیرعادی بدهد یا بعد از مدتی داغ کند و از کار بیفتد؟ اما علت خرابی کنتاکتور همیشه به سوختن آن محدود نمی‌شود و عواملی مانند اضافه‌بار، افت ولتاژ بوبین، شل بودن اتصالات، آلودگی، خرابی کنتاکت‌ها و فرسودگی قطعات داخلی نیز می‌توانند باعث مشکل شوند.
در این مقاله از کوشانیک ابتدا علائم خرابی کنتاکتور را بررسی کرده‌ایم و سپس 10 علت اصلی خرابی را همراه با روش تشخیص خرابی کنتاکتور و راهکارهای رفع خرابی کنتاکتور توضیح داده‌ایم. در ادامه نیز به اقدامات پیشگیرانه‌ای پرداخته‌ایم که می‌توانند از تکرار خرابی و کاهش عمر کنتاکتور جلوگیری کنند. همراه ما باشید.
علائم خرابی کنتاکتور
خرابی کنتاکتور همیشه با سوختن یا از کار افتادن کامل آن مشخص نمی‌شود و گاهی با تغییر صدا، لرزش، جرقه یا عملکرد نامنظم شروع می‌شود. شناخت این نشانه‌ها کمک می‌کند تشخیص خرابی کنتاکتور زودتر انجام شود و از آسیب بیشتر به مدار فرمان و تجهیزات جلوگیری شود.
قطع و وصل مکرر (رگباری زدن)
اگر کنتاکتور پس از دریافت فرمان، به صورت سریع و پشت سر هم وصل و قطع شود، نشان می‌دهد که نمی‌تواند در وضعیت وصل پایدار بماند. ولتاژ ناپایدار، خرابی بوبین یا وجود ایراد در مدار فرمان از مهم‌ترین دلایل این وضعیت هستند و باید پیش از ادامه کار بررسی شوند.
صدای غیرعادی؛ وزوز یا کلیک
کنتاکتور در شرایط عادی صدای بسیار کمی دارد؛ بنابراین شنیدن وزوز مداوم یا صدای کلیک غیرمعمول می‌تواند نشانه وجود مشکل باشد. خرابی بوبین، ایراد در اتصالات داخلی یا ناکافی بودن ولتاژ تغذیه می‌تواند باعث ناپایداری عملکرد و ایجاد این صداها شود.
کنتاکتور به‌طور کامل وصل نمی‌شود
گاهی فرمان وصل به کنتاکتور ارسال می‌شود، اما بوبین عمل نمی‌کند و کنتاکت‌های اصلی به‌طور کامل درگیر نمی‌شوند. سوختن بوبین، نرسیدن ولتاژ مناسب به بوبین یا وجود مشکل در مدار فرمان از عواملی هستند که می‌توانند باعث این علامت در یک کنتاکتور خراب شوند.
کنتاکتور در وضعیت روشن قفل می‌شود
اگر پس از قطع فرمان، کنتاکتور همچنان در حالت وصل باقی بماند و مدار را قطع نکند، احتمال وجود مشکل در بخش مکانیکی یا کنتاکت‌های اصلی وجود دارد. جوش خوردن کنتاکت‌ها یا خرابی فنرهای داخلی می‌تواند باعث شود کنتاکتور از وضعیت وصل خارج نشود.
جرقه زدن کنتاکت‌ها
جرقه شدید هنگام وصل یا قطع کنتاکتور، به خصوص زمانی که با صدای غیرعادی همراه باشد، می‌تواند نشانه فرسودگی یا آلودگی کنتاکت‌ها باشد. ادامه این وضعیت می‌تواند سطح کنتاکت‌ها را بیشتر آسیب بزند و در نهایت به چسبیدن یا جوش خوردن کنتاکت‌ها منجر شود.
داغ شدن بیش از حد کنتاکتور
افزایش غیرعادی دمای کنتاکتور، حتی زمانی که جریان عبوری پایین است، نشانه‌ای است که نباید نادیده گرفته شود. شل بودن اتصالات، خرابی یا آسیب‌دیدگی کنتاکت‌ها و عبور بار بیش از ظرفیت کنتاکتور می‌توانند باعث افزایش مقاومت و تولید حرارت شوند.
چسبیدن یا جوش خوردن کنتاکت‌ها
اگر پس از قطع فرمان، همچنان جریان از کنتاکتور عبور کند، ممکن است کنتاکت‌های اصلی به یکدیگر چسبیده یا جوش خورده باشند. عبور جریان بیش از حد و ایجاد حرارت و جرقه در محل کنتاکت‌ها از عواملی است که می‌تواند چنین آسیبی ایجاد کند و مانع قطع مدار شود.
کاهش ولتاژ خروجی یا عملکرد نادرست تجهیزات
وقتی ولتاژ یا جریان مورد انتظار در خروجی کنتاکتور به تجهیزات نمی‌رسد و عملکرد مصرف‌کننده دچار اختلال می‌شود، باید وضعیت کنتاکت‌های اصلی بررسی شود. نیم‌سوز شدن یا آسیب‌دیدگی کنتاکت‌ها و کامل عمل نکردن کنتاکتور می‌تواند باعث افزایش مقاومت مسیر و افت عملکرد مدار شود.
تغییر رنگ یا بوی سوختگی
تغییر رنگ بدنه یا بخش‌های داخلی قابل مشاهده کنتاکتور و همچنین استشمام بوی سوختگی، می‌تواند نشانه افزایش بیش از حد دما یا آسیب الکتریکی باشد. گرم شدن شدید، اتصالی یا سوختن بوبین از عواملی هستند که ممکن است باعث ایجاد آثار حرارتی و بوی سوختگی شوند.
لرزش یا عدم پایداری در عملکرد
لرزش غیرعادی کنتاکتور هنگام کار یا ناپایداری آن در وضعیت وصل، می‌تواند یکی از علائم کنتاکتور خراب باشد.

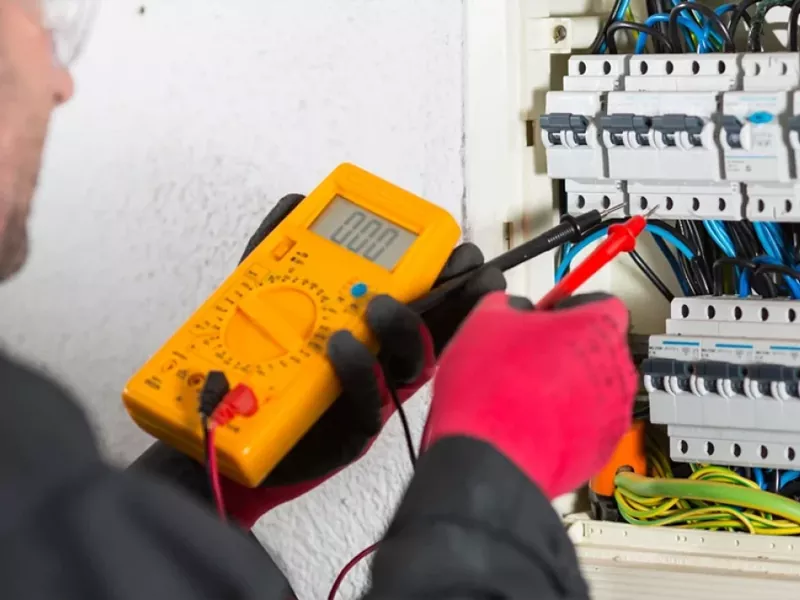

10 علت اصلی خرابی کنتاکتور
برای تشخیص خرابی کنتاکتور فقط مشاهده یک علامت کافی نیست؛ باید مشخص شود ایراد از مدار قدرت، بوبین، مکانیزم داخلی، شرایط محیطی یا نحوه استفاده از کنتاکتور ناشی شده است. در ادامه 10 علت خرابی کنتاکتور را بررسی می‌کنیم و برای هر مورد، روش تشخیص و راهکار مناسب برای رفع خرابی کنتاکتور را توضیح می‌دهیم.
اتصال کوتاه در مدار کنتاکتور
اتصال کوتاه می‌تواند در اثر شرایط نامناسب محیطی، خرابی جرقه‌گیر (Arc Chute)، اتصال کوتاه در سمت بار یا عملکرد نادرست مدار فرمان ایجاد شود. همچنین در مدارهای چپ‌گرد و راست‌گرد، عملکرد نامناسب قفل الکتریکی یا مکانیکی ممکن است باعث درگیر شدن هم‌زمان دو کنتاکتور شود.
برای تشخیص خرابی کنتاکتور در این حالت، ابتدا باید مدار از برق خارج و مسیر قدرت، وضعیت جرقه‌گیر، آلودگی داخل کنتاکتور و مدار قفل‌کننده بررسی شود. برای رفع مشکل، محیط کار باید تمیز و مناسب شود، اتصال کوتاه سمت بار برطرف و جرقه‌گیر در صورت آسیب‌دیدگی تنظیم یا تعویض شود؛ در مدارهای معکوس نیز عملکرد قفل الکتریکی و مکانیکی باید مجدداً بررسی شود تا امکان وصل هم‌زمان دو کنتاکتور وجود نداشته باشد.
جوش خوردن کنتاکت‌ها در اثر شوک الکتریکی و جریان بالا
یکی از علت‌های مهم خرابی کنتاکتور، جوش خوردن کنتاکت‌های اصلی است که معمولاً در اثر اتصال کوتاه سمت بار، اضافه‌بار، وجود جسم خارجی روی سطح کنتاکت یا ضعف فشار فنر رخ می‌دهد. شل بودن سیم‌ها نیز می‌تواند باعث قطع و وصل لحظه‌ای و مکرر کنتاکتور شود و در نتیجه، شرایط برای ایجاد جرقه و جوش خوردن کنتاکت‌ها فراهم شود.
برای بررسی، پس از قطع کامل برق باید کنتاکت‌های متحرک و ثابت از نظر چسبیدن به یکدیگر، سوختگی و وجود جسم خارجی بررسی شوند و علت اصلی اضافه‌جریان یا اتصال کوتاه نیز برطرف شود. اگر آسیب سطحی باشد، مطابق دستورالعمل سازنده می‌توان وضعیت کنتاکت را اصلاح کرد؛ اما در صورت آسیب شدید، ضعف فنر یا تکرار مشکل، تعویض کنتاکتور با نمونه‌ای مناسب‌تر از نظر ظرفیت و کیفیت ضروری است.
نرسیدن ولتاژ کافی به بوبین و عمل نکردن هسته آهنی
اگر بوبین نتواند هسته آهنی متحرک را به درستی جذب کند، کنتاکتور وصل نمی‌شود یا در وضعیت وصل پایدار نمی‌ماند. پایین بودن ولتاژ منبع تغذیه، ایراد در حلقه کنترل، قطع بودن مسیر فرمان، سوختن یا اتصال کوتاه شدن سیم‌پیچ و همچنین گیر کردن بخش مکانیکی کنتاکتور از مهم‌ترین عواملی هستند که می‌توانند مانع حرکت صحیح هسته شوند.
برای تشخیص خرابی کنتاکتور، ابتدا ولتاژ ورودی بوبین را با ولتاژ نامی آن مقایسه کنید و سپس پیوستگی و مقاومت سیم‌پیچ را با مولتی‌متر بررسی کنید. اگر ولتاژ نامناسب است باید ایراد منبع یا مدار فرمان برطرف شود؛ در صورت معیوب بودن بوبین، تعویض آن با نمونه‌ای کاملاً هم‌مشخصات لازم است و اگر هسته یا مکانیزم حرکتی گیر کرده باشد، باید زنگ‌زدگی و عوامل مکانیکی ایجادکننده گیرکردگی برطرف شوند.
داغ شدن بیش از حد یا سوختن بوبین کنتاکتور
افزایش غیرعادی دمای بوبین می‌تواند در اثر اعمال ولتاژی بیشتر از ولتاژ نامی، کارکرد بیش از حد، دمای بالای محیط یا وجود مشکل مکانیکی در هسته آهنی ایجاد شود. کثیف یا نامناسب بودن سطح انتهایی هسته و همچنین اتصال کوتاه دوربه‌دور در سیم‌پیچ نیز می‌تواند باعث افزایش جریان بوبین و در نهایت داغ شدن یا سوختن آن شود.
برای بررسی، ولتاژ کاری بوبین را اندازه‌گیری و با مقدار نامی درج‌شده روی کنتاکتور مقایسه کنید و حرکت آزادانه هسته آهنی را نیز بررسی کنید. کاهش دمای محیط و بهبود دفع حرارت، تمیز کردن سطح انتهایی هسته و رفع ایراد مکانیکی از اقدامات اصلاحی هستند؛ اگر سیم‌پیچ دچار سوختگی یا اتصال داخلی شده باشد، باید با بوبین هم‌نوع و دارای مشخصات صحیح جایگزین شود.
کند رها شدن یا رها نشدن هسته آهنی
کنتاکتور باید پس از قطع فرمان، هسته آهنی را به سرعت به وضعیت اولیه بازگرداند؛ بنابراین باقی ماندن هسته در حالت جذب یا رها شدن بسیار کند آن می‌تواند نشانه وجود ایراد مکانیکی باشد. تجمع گرد و غبار چرب روی سطح هسته، خرابی فنر برگشت، زنگ‌زدگی یا گیر کردن مکانیزم حرکتی و حتی جوش خوردن کنتاکت‌ها از دلایل این مشکل هستند.
برای تشخیص خرابی کنتاکتور باید سطح هسته، فنر برگشت و مکانیزم حرکتی از نظر آلودگی، زنگ‌زدگی و گیرکردگی بررسی شوند و کنتاکت‌ها نیز از نظر جوش‌خوردگی مورد بررسی قرار گیرند. تمیز کردن سطح هسته و قطعات مکانیکی، برطرف کردن زنگ‌زدگی و گیرکردگی و تعویض فنر آسیب‌دیده می‌تواند مشکل را برطرف کند؛ در صورت جوش خوردن کنتاکت‌ها نیز باید علاوه بر اصلاح یا تعویض کنتاکت، علت ایجاد جوش‌خوردگی پیدا شود.
اضافه‌بار الکتریکی و انتخاب نامناسب کنتاکتور
استفاده از کنتاکتور برای جریانی بیشتر از ظرفیت مجاز آن، فشار حرارتی و الکتریکی زیادی به کنتاکت‌های اصلی وارد می‌کند و می‌تواند باعث فرسودگی سریع، جرقه‌زنی، سوختگی یا جوش خوردن کنتاکت‌ها شود.
برای تشخیص این مشکل، باید جریان واقعی مدار، نوع بار و شرایط کاری را بررسی کرده و با مشخصات نامی کنتاکتور مطابقت دهید. رفع این خرابی صرفاً با اصلاح کنتاکت‌ها امکان‌پذیر نیست و باید علت اصلی اضافه‌بار نیز برطرف شود. برای مثال، هنگام انتخاب کنتاکتور هیوندای یا هر برند دیگری، لازم است مدل و ظرفیت جریان کنتاکتور متناسب با نوع مصرف‌کننده، جریان کاری و شرایط مدار انتخاب شود تا از آسیب زودهنگام و اختلال در عملکرد سیستم جلوگیری شود.
نصب نادرست و شل بودن ترمینال‌ها
نصب نامناسب، تراز نبودن کنتاکتور یا شل بودن ترمینال‌ها می‌تواند باعث ایجاد اتصال ضعیف، افزایش مقاومت در مسیر و تولید حرارت شود. برای بررسی، پس از قطع برق باید وضعیت نصب، استحکام ترمینال‌ها، سلامت سیم‌ها و نحوه قرارگیری کنتاکتور بررسی شود و هیچ اتصال شلی در مسیر باقی نماند.
نگهداری و سرویس نامناسب
عدم انجام بازرسی‌های دوره‌ای باعث می‌شود فرسودگی کنتاکت‌ها، شل شدن اتصالات، تجمع آلودگی، خرابی فنرها و سایر ایرادهای داخلی برای مدت طولانی شناسایی نشوند. برای جلوگیری از این نوع خرابی کنتاکتور، باید وضعیت کنتاکت‌ها، اتصالات، بوبین و مکانیزم مکانیکی در فواصل زمانی مناسب بررسی شود و قطعات فرسوده مطابق دستورالعمل سازنده تعویض شوند.
این موضوع در نصب و نگهداری کنتاکتور چینت (CHINT)، هیوندای یا هر برند دیگری نیز اهمیت دارد. بررسی استحکام ترمینال‌ها، صحت اتصال سیم‌ها و رعایت دستورالعمل نصب سازنده، به عملکرد مطمئن کنتاکتور کمک می‌کند و احتمال بروز خرابی ناشی از اتصالات نامناسب را کاهش می‌دهد.
ورود رطوبت، گرد و غبار و مواد خورنده به داخل کنتاکتور
قرار گرفتن کنتاکتور در محیط‌های مرطوب، پر از گرد و غبار، بخار یا گازهای خورنده می‌تواند سطوح رسانا و قطعات داخلی را آلوده و عملکرد الکتریکی و مکانیکی آن را مختل کند. برای تشخیص این عامل، داخل کنتاکتور و اطراف کنتاکت‌ها، هسته آهنی و ترمینال‌ها از نظر رطوبت، گرد و غبار، چربی، خوردگی و آثار مواد شیمیایی بررسی شود. تمیز و خشک نگه داشتن محل نصب، بهبود شرایط محیطی و جلوگیری از ورود آلاینده‌ها اقدامات اصلی هستند.
فرسودگی کنتاکتور و پایان عمر قطعات داخلی
کنتاکتور نیز مانند هر تجهیز الکترومکانیکی دارای عمر کاری مشخص است و استفاده طولانی‌مدت باعث فرسودگی تدریجی کنتاکت‌ها، فنرها، مکانیزم حرکتی و سایر قطعات داخلی می‌شود. اگر قطعات داخلی به حدی فرسوده شده‌اند که عملکرد پایدار امکان‌پذیر نیست، رفع خرابی کنتاکتور با تعویض قطعات فرسوده یا در موارد جدی‌تر، تعویض کامل کنتاکتور انجام می‌شود.

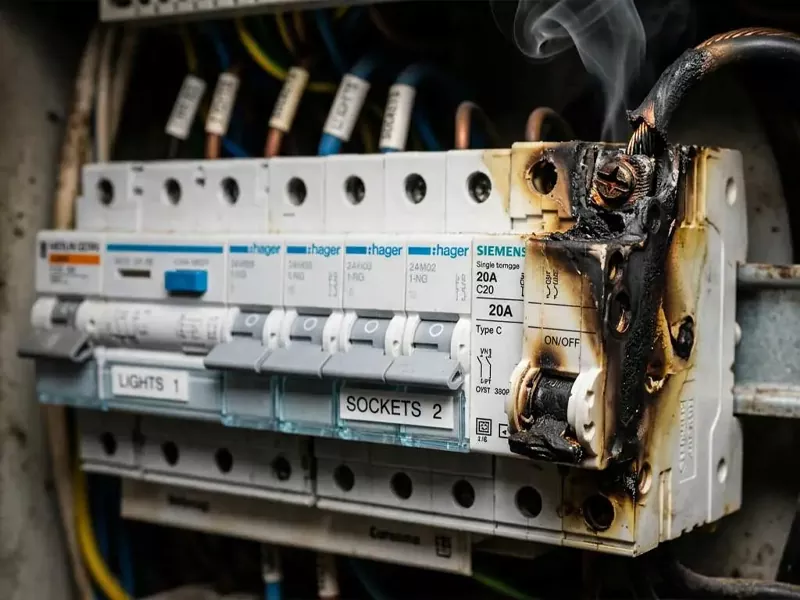

عوامل جلوگیری از خرابی کنتاکتور
با انجام چند اقدام ساده و منظم می‌توان از خرابی کنتاکتور جلوگیری کرد و عمر مفید آن را افزایش داد. مهم‌ترین اقدامات پیشگیرانه عبارت‌اند از:
- تعویض کنتاکتور در صورت مشاهده ساییدگی یا آسیب: قطعات فرسوده یا آسیب‌دیده ممکن است عملکرد کنتاکتور را مختل کنند؛ بنابراین، در صورت مشاهده آسیب جدی، کنتاکتور را تعویض کنید.
- سرویس و نگهداری دوره‌ای: سرویس منظم کنتاکتور به شناسایی زودهنگام ایرادها و جلوگیری از خرابی تدریجی قطعات کمک می‌کند.
- بررسی منظم ولتاژ منبع تغذیه: کنترل ولتاژ تغذیه از عملکرد نامناسب کنتاکتور در اثر ولتاژ کم، زیاد یا ناپایدار جلوگیری می‌کند.
- تمیز کردن کنتاکتور و رفع آلودگی‌ها: پاک‌سازی گردوغبار، چربی و رطوبت از تجمع آلودگی‌ها و ایجاد اختلال در عملکرد کنتاکتور جلوگیری می‌کند.
- بررسی دمای کنتاکتور و وضعیت بوبین: کنترل دما و بررسی وضعیت بوبین به شناسایی مشکلات احتمالی و جلوگیری از داغ شدن بیش از حد کنتاکتور کمک می‌کند.
- بررسی فشار فنر و وضعیت کنتاکت‌ها: اطمینان از سلامت فنرها و وضعیت مناسب کنتاکت‌ها باعث بهبود عملکرد قطع‌و‌وصل و کاهش احتمال بروز اختلال می‌شود.
- بررسی و رفع جوش‌خوردگی کنتاکت‌ها: بررسی کنتاکت‌ها و شناسایی علت جرقه‌زنی، اضافه‌بار یا اتصال کوتاه، از تداوم جوش‌خوردگی و آسیب بیشتر جلوگیری می‌کند.
- بررسی شفت و قطعات متحرک: بررسی منظم شفت و اجزای متحرک، احتمال زنگ‌زدگی، گیرکردن مکانیزم و اختلال در عملکرد کنتاکتور را کاهش می‌دهد.
- انتخاب کنتاکتور متناسب با جریان و نوع بار: انتخاب کنتاکتور مناسب با مشخصات بار و شرایط کاری، از اضافه‌بار و استهلاک ناشی از قطع‌و‌وصل‌های پرتکرار جلوگیری می‌کند.
- بررسی هسته آهنی و حلقه اتصال کوتاه: بررسی سلامت هسته آهنی و حلقه اتصال کوتاه در کنتاکتورهای AC، به جلوگیری از گیرکردن هسته، لرزش و عملکرد نامناسب کنتاکتور کمک می‌کند.
انتخاب کنتاکتور متناسب با جریان و نوع بار: انتخاب کنتاکتور مناسب، نقش مهمی در جلوگیری از اضافه‌بار و خرابی زودهنگام دارد. هنگام خرید کنتاکتور، از جمله مدل‌های کنتاکتور PNS، هیوندای و … باید مشخصات فنی آن را با جریان مصرفی، نوع بار و شرایط کاری مدار مطابقت دهید تا عملکرد مطمئن‌تری داشته باشد و عمر مفید آن افزایش پیدا کند.
سوالات متداول (FAQ)
آیا علائم خرابی کنتاکتور در موتورهای سه‌فاز با مدارهای تک‌فاز متفاوت است؟
بله، بسته به نوع مدار و بار، نشانه‌های خرابی می‌تواند متفاوت باشد و در موتورهای سه‌فاز اختلال در عملکرد فازها نیز باید بررسی شود.
آیا نوع بار می‌تواند علت خرابی کنتاکتور باشد؟
بله، بارهای موتوری، مقاومتی و القایی فشار متفاوتی به کنتاکتور وارد می‌کنند و انتخاب نامتناسب با نوع بار می‌تواند عمر آن را کاهش دهد.
برای رفع خرابی کنتاکتور همیشه باید کل قطعه را تعویض کرد؟
خیر، در برخی موارد مانند آسیب جزئی به اتصالات یا بعضی اجزای قابل تعویض، تعمیر امکان‌پذیر است؛ اما میزان آسیب و شرایط قطعه باید بررسی شود.
تشخیص خرابی کنتاکتور بدون باز کردن آن امکان‌پذیر است؟
تا حدی بله؛ با بررسی عملکرد مدار، صدا، وضعیت ورودی و خروجی و اندازه‌گیری‌های لازم می‌توان بسیاری از ایرادها را بدون باز کردن کامل شناسایی کرد.
آیا استفاده از کنتاکتور خراب می‌تواند به سایر تجهیزات مدار آسیب بزند؟
بله، ادامه کار با یک کنتاکتور خراب ممکن است باعث عملکرد نامنظم مدار و وارد شدن فشار یا آسیب به تجهیزات متصل به آن شود.
