اگر هنگام انتخاب تجهیزات تابلو برق نمی‌دانید کلید مینیاتوری یا ایزولاتور برای مدار شما مناسب‌تر است، ابتدا باید وظیفه هر کدام را بشناسید. انتخاب اشتباه می‌تواند باعث شود مدار در برابر اضافه‌بار و اتصال کوتاه حفاظت کافی نداشته باشد یا تجهیزات مورد نیاز برای جداسازی ایمن مدار به‌درستی انتخاب نشوند. در این مقاله، تفاوت کلید مینیاتوری و ایزولاتور را از جنبه‌های مختلف بررسی می‌کنیم تا بتوانید با توجه به کاربرد مدار، انتخاب دقیق‌تری داشته باشید. با ما در کوشانیک همراه باشید.
دلیل اهمیت شناخت تفاوت‌های کلید مینیاتوری و ایزولاتور در چیست؟
شناخت تفاوت کلید مینیاتوری و ایزولاتور اهمیت زیادی دارد؛ زیرا اگرچه هر دو تجهیز در تابلوهای برق برای قطع مدار استفاده می‌شوند، اما وظیفه و عملکرد یکسانی ندارند. کلید مینیاتوری برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود، در حالی که ایزولاتور با هدف جداسازی ایمن مدار از منبع تغذیه، به‌ویژه هنگام تعمیر و نگهداری، مورد استفاده قرار می‌گیرد.
انتخاب نادرست این تجهیزات می‌تواند باعث کاهش سطح حفاظت مدار یا ایجاد خطر هنگام سرویس و تعمیر تجهیزات شود. به همین دلیل، آشنایی با تفاوت‌های کلید مینیاتوری و ایزولاتور به برق‌کاران، مهندسان و خریداران کمک می‌کند بر اساس نوع مدار و کاربرد مورد نظر، تجهیز مناسب را انتخاب کنند و از جایگزینی نادرست این دو با یکدیگر جلوگیری شود.

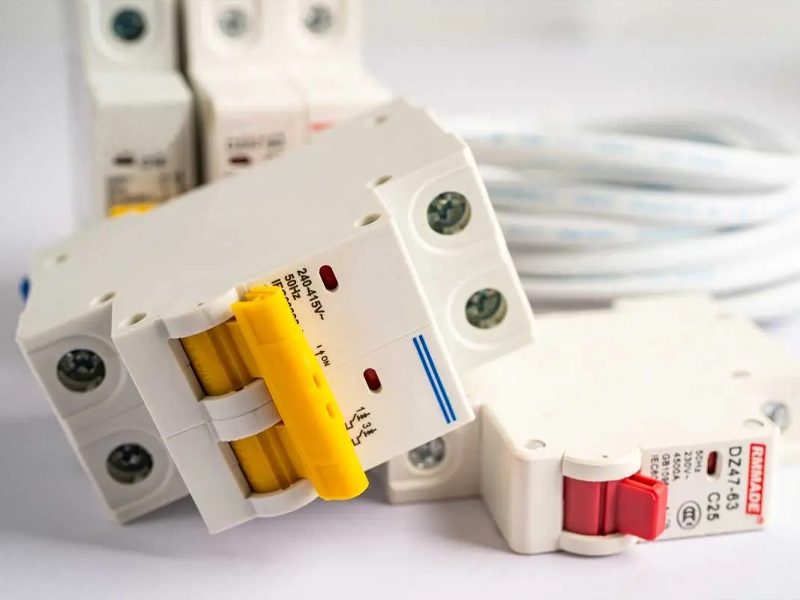

تفاوت‌های کلید مینیاتوری و ایزولاتور
برای درک بهتر تفاوت کلید مینیاتوری و ایزولاتور باید عملکرد این دو تجهیز را از چند جنبه بررسی کرد. در ادامه، مهم‌ترین تفاوت‌ها را بررسی می‌کنیم تا انتخاب بین کلید مینیاتوری یا ایزولاتور بر اساس نیاز واقعی مدار انجام شود.
تفاوت در عملکرد و هدف اصلی
مهم‌ترین فرق کلید مینیاتوری با ایزولاتور در هدف استفاده از آن‌هاست. کلید مینیاتوری یا MCB یک تجهیز حفاظتی است که در صورت عبور جریان بیش از حد مجاز، مانند اضافه‌بار یا اتصال کوتاه، به‌صورت خودکار مدار را قطع می‌کند. در مقابل، ایزولاتور برای جداسازی عمدی یک بخش از مدار از منبع تغذیه و فراهم کردن شرایط ایمن برای تعمیر، سرویس و نگهداری استفاده می‌شود.
بنابراین در مقایسه کلید مینیاتوری با کلید ایزولاتور، MCB بیشتر نقش «حفاظت» و ایزولاتور نقش «جداسازی» را بر عهده دارد. در بسیاری از تابلوها نیز این دو تجهیز در کنار یکدیگر استفاده می‌شوند، زیرا وظایف آن‌ها جایگزین یکدیگر نیست.
تفاوت در حفاظت از مدار
کلید مینیاتوری دارای مکانیزم تشخیص و قطع خودکار جریان غیرمجاز است و برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. به همین دلیل، انتخاب جریان نامی و مشخصات قطع MCB باید متناسب با کابل و مدار انجام شود تا در شرایط خطا بتواند مدار را به موقع قطع کند.
ایزولاتور چنین عملکرد حفاظتی خودکاری ندارد و در صورت افزایش جریان یا وقوع اتصال کوتاه، به تنهایی نمی‌تواند جایگزین کلید حفاظتی شود. به همین دلیل، در یک سیستم الکتریکی معمولاً ایزولاتور در کنار تجهیزاتی مانند MCB قرار می‌گیرد تا هم حفاظت مدار و هم امکان جداسازی ایمن آن فراهم شود.
بسته به نوع پروژه و مشخصات مدار، کلید مینیاتوری CHINT می‌تواند یکی از گزینه‌های قابل بررسی برای حفاظت مدار باشد.
تفاوت در مکانیزم و ساختار داخلی
ساختار داخلی MCB برای قطع خودکار جریان خطا طراحی شده است. این کلید معمولاً از مکانیزم تریپ حرارتی و مغناطیسی، کنتاکت‌ها، مکانیزم قطع و وصل و محفظه خاموش‌کننده قوس تشکیل می‌شود. این مجموعه به MCB اجازه می‌دهد هنگام اضافه‌بار یا اتصال کوتاه، مدار را بدون دخالت اپراتور قطع کند.
در مقابل، ساختار ایزولاتور ساده‌تر است و تمرکز اصلی آن بر ایجاد یک وضعیت قطع و جداسازی مطمئن مدار است. در این تجهیز مکانیزم تریپ خودکار برای تشخیص اضافه‌بار یا اتصال کوتاه وجود ندارد؛ بنابراین تفاوت MCB با ایزولاتور در ساختار داخلی نیز مستقیماً به تفاوت وظیفه این دو تجهیز مربوط می‌شود.
تفاوت در نحوه قطع مدار و قطع زیر بار
MCB برای قطع جریان مدار در شرایط عادی و همچنین قطع خودکار جریان هنگام اضافه‌بار یا اتصال کوتاه طراحی شده است و ظرفیت قطع آن یکی از مشخصات مهم هنگام انتخاب کلید است. به همین دلیل، کلید مینیاتوری می‌تواند در مدارهایی که بار فعال دارند نیز وظیفه حفاظتی خود را انجام دهد.

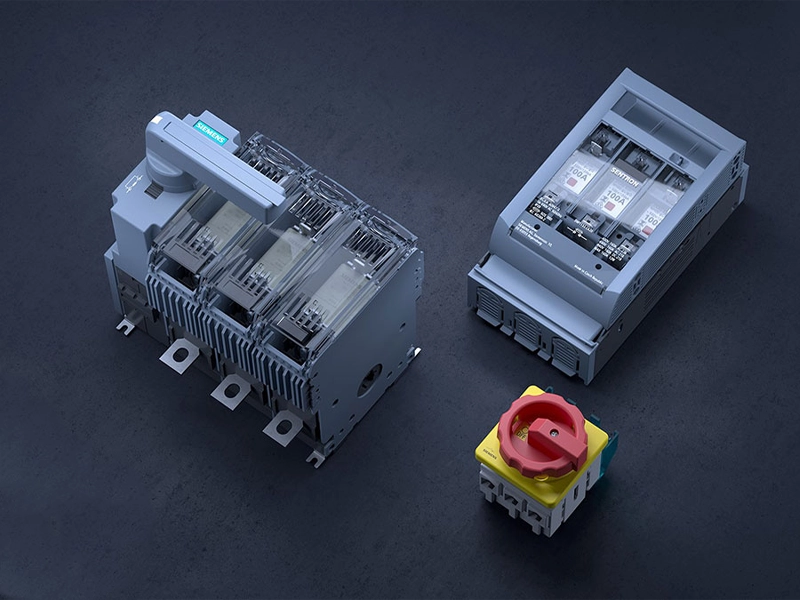

در مورد ایزولاتور باید به مشخصات دقیق محصول توجه کرد. ایزولاتور ساده برای قطع جریان بار یا جریان خطا طراحی نشده است؛ اما برخی تجهیزات با عنوان Switch-Disconnector برای قطع و وصل جریان بار در محدوده نامی خود نیز طراحی می‌شوند. بنابراین نمی‌توان به‌صورت کلی گفت هر نوع ایزولاتور تحت هیچ شرایطی قابلیت قطع بار ندارد و باید ریتینگ و کاربرد تعریف‌شده توسط سازنده بررسی شود.
تفاوت در کاربرد و محل استفاده
کلید مینیاتوری در مدارهای مسکونی، تجاری و صنعتی کاربرد گسترده‌ای دارد و برای حفاظت مدارهای روشنایی، پریزها، تجهیزات و بخش‌های مختلف تابلو برق استفاده می‌شود. برای مثال، در یک تابلو برق ساختمان می‌توان از کلید مینیاتوری هیوندای با جریان نامی مناسب برای حفاظت یک مدار مشخص استفاده کرد.
ایزولاتور بیشتر زمانی مورد توجه قرار می‌گیرد که اپراتور یا تکنسین به یک نقطه جداسازی مشخص برای سرویس و تعمیر نیاز داشته باشد. این تجهیز می‌تواند در تابلوهای توزیع، تجهیزات صنعتی و ورودی برخی دستگاه‌ها مورد استفاده قرار گیرد و امکان قطع و ایزوله کردن بخش مورد نظر را فراهم کند.
تفاوت در ایمنی و تعمیر و نگهداری
یکی از مهم‌ترین تفاوت های کلید مینیاتوری و ایزولاتور به نقش آن‌ها در ایمنی هنگام تعمیرات مربوط می‌شود. MCB با قطع خودکار مدار هنگام بروز خطا، از مدار در برابر اضافه‌جریان محافظت می‌کند؛ اما هدف اصلی آن ایجاد یک نقطه ایزولاسیون برای عملیات تعمیر و نگهداری نیست.
ایزولاتور برای همین منظور طراحی شده است و با قرار گرفتن در وضعیت قطع، مدار را از منبع تغذیه جدا می‌کند. بسیاری از ایزولاتورها امکان قفل شدن در وضعیت قطع را نیز دارند که می‌تواند از وصل ناخواسته مدار در زمان تعمیر جلوگیری کند. البته برای کار ایمن، صرف قرار دادن کلید در وضعیت OFF کافی نیست و باید الزامات ایمنی و روش‌های قطع و ایزوله کردن منبع انرژی نیز رعایت شود.
تفاوت در ظاهر، وضعیت قطع و نحوه تشخیص

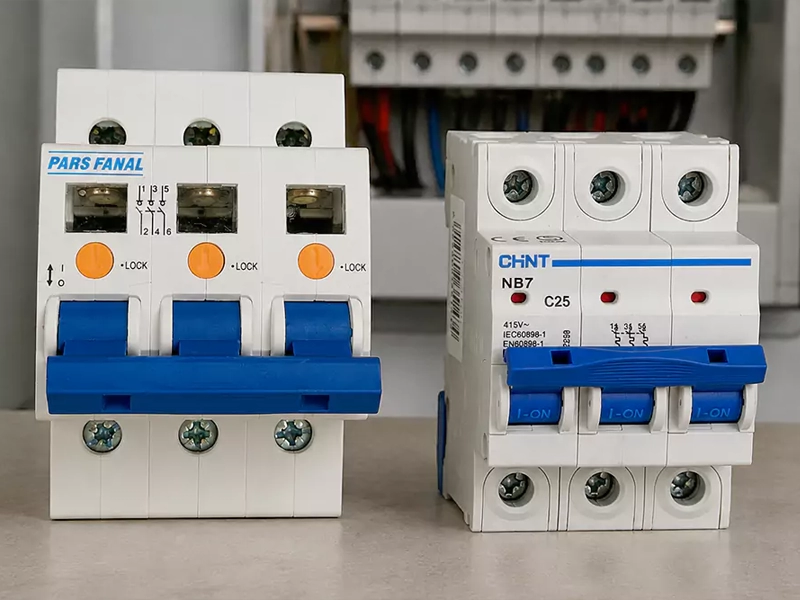

از نظر ظاهری، برخی ایزولاتورها و کلیدهای مینیاتوری ممکن است شباهت زیادی داشته باشند و هر دو با یک اهرم دستی در وضعیت روشن یا خاموش قرار گیرند. همین شباهت ظاهری یکی از دلایلی است که گاهی باعث اشتباه در تفاوت کلید مینیاتوری و ایزولاتور می‌شود.
با این حال، بسیاری از ایزولاتورها با هدف ایجاد وضعیت قطع مشخص و قابل تشخیص طراحی می‌شوند و بعضی مدل‌ها قابلیت قفل شدن در حالت قطع را دارند. در مقابل، MCB علاوه بر عملکرد دستی، مکانیزم تریپ خودکار دارد و پس از عملکرد حفاظتی معمولاً باید وضعیت آن بررسی و در صورت برطرف شدن خطا، مجدداً ریست شود.
تفاوت در قیمت و انتخاب اقتصادی
از نظر قیمت، نمی‌توان صرفاً بر اساس عنوان «ایزولاتور» یا «MCB» نتیجه گرفت که کدام محصول همیشه ارزان‌تر است؛ زیرا قیمت به عواملی مانند جریان نامی، تعداد پل، ظرفیت قطع، برند، استاندارد، کیفیت ساخت و امکانات تجهیز بستگی دارد. با این حال، ایزولاتورهای ساده به دلیل نداشتن مکانیزم حفاظت خودکار معمولاً ساختار ساده‌تری نسبت به MCB دارند.
بنابراین هنگام مقایسه کلید مینیاتوری با کلید ایزولاتور، نباید قیمت را تنها معیار انتخاب قرار داد. اگر هدف حفاظت مدار در برابر اضافه‌جریان است، MCB انتخاب تخصصی‌تری خواهد بود و اگر هدف ایجاد نقطه جداسازی ایمن برای تعمیر و نگهداری است، ایزولاتور مناسب‌تر است. در بسیاری از پروژه‌ها نیز استفاده هم‌زمان از هر دو تجهیز، راهکار صحیح‌تری است.
آیا می‌توانیم این تجهیزات را جایگزین هم کنیم؟
یکی از اشتباهات رایج این است که تصور کنیم کلید ایزولاتور می‌تواند به جای کلید مینیاتوری برای حفاظت از مدار استفاده شود. دلیل این تصور، شباهت عملکرد ظاهری این دو کلید در قطع مدار است؛ اما ایزولاتور برای حفاظت در برابر خطاهای جریان طراحی نشده و فقط وظیفه جداسازی فیزیکی مدار از منبع برق را بر عهده دارد.
بسیاری از افراد تصور می‌کنند چون ایزولاتور می‌تواند مدار را قطع کند، پس می‌تواند همانند کلید مینیاتوری از مدار نیز محافظت کند. در حالی که ایزولاتور هیچ سنسوری برای تشخیص اضافه‌بار یا اتصال کوتاه ندارد و فقط به‌صورت دستی مدار را از منبع برق جدا می‌کند.
اگر به جای کلید مینیاتوری از ایزولاتور برای حفاظت استفاده شود، هنگام بروز اضافه‌بار یا اتصال کوتاه، ایزولاتور واکنش خودکاری نشان نمی‌دهد و جریان خطرناک همچنان در مدار ادامه پیدا می‌کند. این وضعیت می‌تواند باعث گرم شدن کابل‌ها، آسیب به تجهیزات، قطع فیوزهای غیرمنتظره، آتش‌سوزی و صدمات جدی شود.
برای جلوگیری از این اشتباه، در بخش‌هایی از مدار که به حفاظت در برابر خطاهای جریان نیاز دارند، باید از کلید مینیاتوری (MCB) یا در مدارهای مناسب از تجهیزات حفاظتی قوی‌تر مانند MCCB استفاده شود. ایزولاتور نیز باید برای جداسازی مدار و ایمن‌سازی عملیات سرویس و نگهداری مورد استفاده قرار گیرد.
سوالات متداول
تفاوت کلید مینیاتوری و کلید ایزولاتور در زمان خرید چیست؟
زمان خرید باید ابتدا کاربرد موردنظر را مشخص کنید. کلید مینیاتوری برای حفاظت مدار در برابر خطاهای جریان استفاده می‌شود، در حالی که ایزولاتور برای جداسازی و قطع دستی مدار کاربرد دارد.
برای تابلو برق خانگی کلید مینیاتوری یا ایزولاتور بخریم؟
اگر هدف، حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه باشد، کلید مینیاتوری انتخاب مناسب‌تری است. ایزولاتور برای جداسازی مدار از منبع برق کاربرد دارد و جایگزین کلید حفاظتی نیست.
آیا قیمت کلید مینیاتوری و ایزولاتور به دلیل کاربرد متفاوت آن‌هاست؟
قیمت کلید مینیاتوری و ایزولاتور به عواملی مانند نوع و مشخصات هر تجهیز بستگی دارد. تفاوت در کاربرد نیز یکی از مواردی است که هنگام انتخاب و مقایسه این تجهیزات باید در نظر گرفته شود.
آیا برند کلید مینیاتوری در انتخاب آن اهمیت دارد؟
بله، برند در کیفیت و قابلیت اطمینان کلید اهمیت دارد. اشنایدر یکی از برندهای معتبر در زمینه تجهیزات حفاظتی برق است و می‌توان کلیدهای مینیاتوری آن را با توجه به جریان نامی، تعداد پل، تیپ قطع و ظرفیت قطع، متناسب با نیاز مدار انتخاب کرد.
تفاوت MCB با ایزولاتور در حفاظت از تجهیزات چیست؟
MCB برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. ایزولاتور چنین حفاظت خودکاری ندارد و وظیفه آن جداسازی مدار از منبع برق است.
