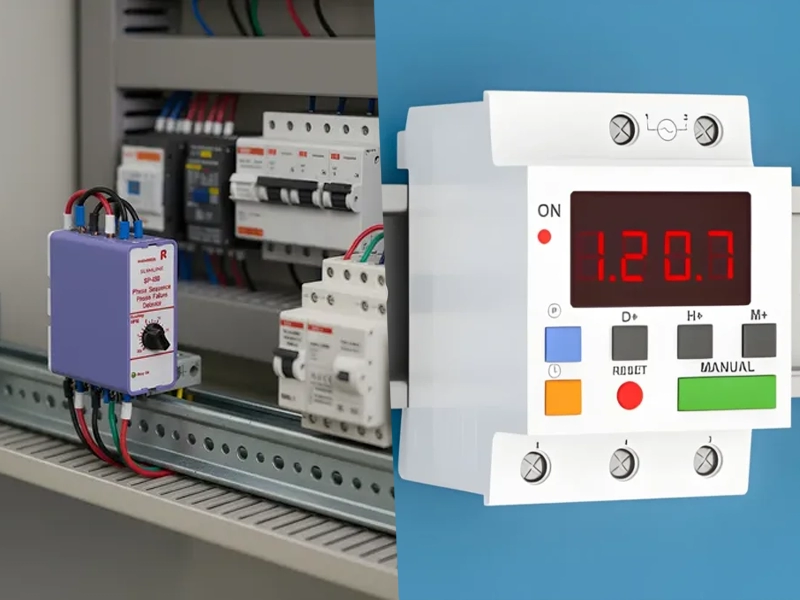

وقتی برای حفاظت یک موتور، پمپ یا تجهیزات سه‌فاز به دنبال خرید رله حفاظتی هستید، احتمالاً با دو گزینه مهم یعنی کنترل فاز و کنترل بار روبه‌رو شده‌اید و این سؤال برایتان پیش آمده که کدام‌یک مناسب‌تر است؟ آیا کنترل فاز می‌تواند از تجهیزات در برابر اضافه‌بار هم محافظت کند؟ کنترل بار دقیقاً چه خطاهایی را تشخیص می‌دهد و آیا به کنترل فاز نیاز دارد؟ پاسخ این سؤالات به شناخت درست تفاوت کنترل فاز و کنترل بار برمی‌گردد؛ زیرا هر کدام برای پایش شرایط متفاوتی از مدار طراحی شده‌اند.
در این مقاله از کوشانیک، تفاوت این دو تجهیز را از نظر عملکرد، نوع خطاهای قابل تشخیص، کاربرد و نحوه انتخاب بررسی می‌کنیم تا بتوانید متناسب با نیاز سیستم خود، انتخاب دقیق‌تری داشته باشید.
دلیل اهمیت شناخت تفاوت کنترل فاز و بار در چیست؟
انتخاب تجهیز حفاظتی مناسب در تابلو برق، فقط به نصب یک رله و قطع مدار در زمان بروز خطا محدود نمی‌شود. هر تجهیز برای پایش یک پارامتر مشخص طراحی شده است و شناخت تفاوت کنترل فاز و کنترل بار کمک می‌کند تا حفاظت متناسب با نوع مصرف‌کننده و شرایط مدار انتخاب شود.
هر خطای الکتریکی نیاز به حفاظت مخصوص خود دارد
کنترل فاز و کنترل بار هر دو می‌توانند در زمان تشخیص شرایط غیرعادی، فرمان قطع مدار را صادر کنند؛ اما نوع خطایی که شناسایی می‌کنند متفاوت است. کنترل فاز وضعیت فازهای شبکه را بررسی می‌کند و مواردی مانند قطع فاز، جابه‌جایی توالی فاز و عدم تعادل ولتاژ را تحت نظر دارد. در مقابل، کنترل بار وضعیت جریان یا بار الکتریکی مصرف‌کننده را پایش می‌کند و می‌تواند شرایطی مانند اضافه‌بار یا کم‌بار را تشخیص دهد. بنابراین نمی‌توان صرفاً به دلیل شباهت در عملکرد خروجی، این دو تجهیز را جایگزین یکدیگر دانست.
انتخاب اشتباه می‌تواند هزینه‌بر باشد
درک فرق کنترل فاز با کنترل بار زمانی اهمیت بیشتری پیدا می‌کند که یک مصرف‌کننده مانند موتور یا پمپ در شرایط کاری مختلف با خطرات متفاوتی مواجه باشد. برای مثال، اختلال در فازهای ورودی می‌تواند عملکرد موتور سه‌فاز را مختل کند، در حالی که افزایش غیرمجاز جریان نیز ممکن است به سیم‌پیچ‌ها و سایر اجزای آن آسیب برساند. به همین دلیل، پیش از انتخاب تجهیز باید مشخص شود که هدف اصلی، نظارت بر وضعیت شبکه برق است یا پایش وضعیت بار و جریان مصرفی‌ست. در بسیاری از کاربردهای صنعتی نیز استفاده هم‌زمان از حفاظت فاز و بار می‌تواند پوشش حفاظتی کامل‌تری ایجاد کند.
شناخت تفاوت‌ها، انتخاب تجهیز مناسب را ساده‌تر می‌کند
در نهایت، مقایسه کنترل فاز با کنترل بار به شما کمک می‌کند هنگام طراحی یا تجهیز تابلو برق، انتخاب دقیق‌تری داشته باشید. پارامترهای مورد نظارت، نوع مصرف‌کننده، محدوده جریان و ولتاژ، شرایط کاری و امکانات رله باید پیش از خرید بررسی شوند.
بنابراین پاسخ به سوال کنترل فاز یا کنترل بار یک جواب ثابت برای تمام پروژه‌ها ندارد؛ بلکه به نوع حفاظت مورد نیاز بستگی دارد.
تفاوت های کنترل فاز و کنترل بار
اگرچه کنترل فاز و کنترل بار هر دو در دسته تجهیزات حفاظتی تابلو برق قرار می‌گیرند و در شرایط خطا می‌توانند با ارسال فرمان به مدار فرمان، از ادامه کار تجهیزات جلوگیری کنند، اما وظیفه و پارامترهای مورد پایش آن‌ها یکسان نیست.
تفاوت کنترل فاز و کنترل بار از نظر پارامتر تحت نظارت
مهم‌ترین فرق کنترل فاز با کنترل بار در پارامتری است که هر تجهیز بررسی می‌کند. کنترل فاز عمدتاً برای نظارت بر شرایط الکتریکی فازهای یک شبکه، به خصوص در سیستم‌های سه‌فاز، به کار می‌رود. این تجهیز می‌تواند وضعیت فازها و در مدل‌های مختلف، پارامترهای ولتاژی را بررسی کند.
در مقابل کنترل بار، تمرکز اصلی خود را روی جریان یا میزان بار مصرفی قرار می‌دهد. به همین دلیل، عملکرد آن برای تشخیص شرایطی مانند افزایش بیش از حد جریان یا کاهش غیرعادی جریان مصرف‌کننده اهمیت دارد. در نتیجه، اگر هدف پایش وضعیت شبکه سه‌فاز و شناسایی خطاهای فازی باشد، کنترل فاز گزینه مرتبط‌‌تری است؛ اما زمانی که وضعیت بار و جریان مصرفی اهمیت دارد، کنترل بار مورد استفاده قرار می‌گیرد.
تفاوت کنترل فاز و کنترل بار در نوع خطاهای قابل تشخیص
کنترل فاز برای شناسایی اختلالاتی مانند قطع فاز، جابه‌جایی یا نامناسب بودن توالی فازها، عدم تعادل فازها و در برخی مدل‌ها افزایش یا کاهش ولتاژ طراحی می‌شود. وجود چنین خطاهایی در مدارهای سه‌فاز می‌تواند عملکرد صحیح موتور و سایر تجهیزات را مختل کند.
کنترل بار بیشتر برای تشخیص وضعیت غیرعادی بار از طریق پایش جریان استفاده می‌شود. برای نمونه، اضافه‌بار می‌تواند بیانگر افزایش بیش از حد جریان مصرفی باشد و کم‌بار نیز در برخی کاربردها می‌تواند نشانه‌ای از قطع شدن بار، کاهش بار یا شرایطی مانند عملکرد غیرعادی یک مصرف‌کننده باشد. بنابراین هنگام مقایسه کنترل فاز با کنترل بار باید ابتدا مشخص کرد که سیستم در برابر چه نوع خطری به حفاظت نیاز دارد.
تفاوت رله کنترل فاز و کنترل بار در روش اندازه‌گیری
روش تشخیص خطا نیز یکی از تفاوت‌های مهم این دو تجهیز است. رله کنترل فاز برای بررسی شرایط فازها از پارامترهای الکتریکی مربوط به شبکه استفاده می‌کند و بسته به مدل، ورودی‌های فاز و در بعضی مدل‌ها نول را دریافت و وضعیت مدار را تحلیل می‌کند.
کنترل بار برای پایش جریان مصرفی طراحی شده و در برخی ساختارها از ترانس جریان (CT) برای اندازه‌گیری جریان عبوری استفاده می‌شود. تجهیز با مقایسه مقدار اندازه‌گیری‌شده با محدوده تعیین‌شده، می‌تواند شرایط غیرعادی را تشخیص دهد. در نتیجه، تفاوت تنها در نام این دو رله نیست؛ بلکه روش پایش و داده‌ای که مبنای تصمیم‌گیری حفاظتی قرار می‌گیرد نیز متفاوت است.
تفاوت کنترل فاز و کنترل بار از نظر کاربرد
کنترل فاز بیشتر در مدارهایی اهمیت دارد که سلامت شبکه سه‌فاز و ترتیب صحیح فازها برای عملکرد مصرف‌کننده ضروری است. موتورها، پمپ‌ها، کمپرسورها، تابلوهای برق صنعتی و برخی تجهیزات سه‌فاز از جمله کاربردهایی هستند که کنترل فاز می‌تواند در حفاظت آن‌ها نقش داشته باشد.
کنترل بار نیز در مدارهایی کاربرد دارد که پایش جریان و وضعیت بار اهمیت زیادی دارد. در موتورهای الکتریکی، پمپ‌ها، فن‌ها و برخی تجهیزات صنعتی می‌توان از کنترل بار برای شناسایی تغییرات غیرعادی جریان استفاده کرد.
لطفا در مرحله خرید تجهیزات حفاظتی دقت کافی داشته باشید، چرا که استفاده از برندهای نامعتبر خسارات زیادی را برای شما به همراه خواهد داشت. پیشنهاد ما به شما خرید کنترل فاز شیوا امواج است که علاوه بر داشتن گارانتی معتبر شرکتی، قیمت مناسبی نسبت به برندهای خارجی دارد.
تفاوت کنترل فاز و کنترل بار از نظر نوع حفاظت
کنترل فاز را می‌توان بیشتر یک تجهیز برای حفاظت در برابر خطاهای مرتبط با شبکه و فازها در نظر گرفت. برای نمونه، اگر یکی از فازهای ورودی قطع شود یا ترتیب فازها برای عملکرد صحیح یک موتور مناسب نباشد، کنترل فاز می‌تواند این وضعیت را شناسایی کرده و از ادامه فعالیت مدار جلوگیری کند.
کنترل بار در مقابل، بر شرایط بار الکتریکی تمرکز دارد. یعنی بررسی می‌کند جریان مصرفی در محدوده مورد انتظار قرار دارد یا خیر. این ویژگی باعث می‌شود کنترل بار در حفاظت از مصرف‌کننده‌هایی که تغییرات جریان آن‌ها می‌تواند نشانه بروز مشکل باشد، کاربرد داشته باشد. پس در پاسخ به سؤال کنترل فاز یا کنترل بار، باید نوع حفاظت مورد نیاز را معیار اصلی قرار داد، نه صرفاً نوع تجهیز یا قیمت آن.
تفاوت کنترل فاز و کنترل بار از نظر محل استفاده در تابلو برق
کنترل فاز معمولاً در بخش ورودی یا مدار فرمان تابلو برق قرار می‌گیرد تا وضعیت شبکه سه‌فاز را پیش از ادامه کار تجهیزات بررسی کند. خروجی رله می‌تواند در مدار فرمان قرار گرفته و در صورت تشخیص خطا، فرمان قطع کنتاکتور را صادر کند.
کنترل بار نیز در مدار مصرف‌کننده و متناسب با نحوه اندازه‌گیری جریان مورد استفاده قرار می‌گیرد. در برخی مدارها، جریان بار توسط CT اندازه‌گیری شده و کنترل بار بر اساس مقدار اندازه‌گیری‌شده تصمیم‌گیری می‌کند. با این حال، محل دقیق نصب هر دو تجهیز به مدل، نقشه مدار و دستورالعمل سازنده بستگی دارد و نباید محل نصب را صرفاً بر اساس یک قاعده ثابت تعیین کرد.
تفاوت کنترل فاز و کنترل بار از نظر پارامترهای قابل تنظیم
در کنترل فاز، بسته به مدل دستگاه، ممکن است پارامترهایی مانند محدوده مجاز ولتاژ، میزان عدم تعادل و زمان تأخیر عملکرد قابل تنظیم باشند. این قابلیت‌ها به کاربر اجازه می‌دهند حساسیت حفاظت را با شرایط شبکه و نوع مصرف‌کننده هماهنگ کند.
در کنترل بار نیز پارامترهایی مانند حد بالای جریان، حد پایین جریان و زمان تأخیر در برخی مدل‌ها قابل تنظیم هستند. تنظیم صحیح این مقادیر اهمیت زیادی دارد؛ زیرا تنظیم بیش از حد حساس می‌تواند باعث قطع‌های ناخواسته شود و تنظیم نامناسب محدوده نیز ممکن است حفاظت مورد انتظار را فراهم نکند. در انتخاب محصول، بررسی برندهای مختلف مانند کنترل فاز برنا الکترونیک می‌تواند به مقایسه امکانات، محدوده تنظیمات و تناسب تجهیز با مدار کمک کند.
تفاوت کنترل فاز و کنترل بار در نوع مصرف‌کننده
نوع مصرف‌کننده نیز در انتخاب تجهیز تأثیرگذار است. در تجهیزاتی مانند موتورهای سه‌فاز و پمپ‌ها، خطاهای مربوط به فاز می‌توانند اهمیت زیادی داشته باشند؛ زیرا وضعیت فازها مستقیماً با عملکرد صحیح موتور ارتباط دارد.
از طرف دیگر، در همین تجهیزات ممکن است تغییر جریان نیز نشانه بروز یک مشکل باشد. برای مثال، افزایش جریان می‌تواند بیانگر بار بیش از ظرفیت کاری باشد و کاهش جریان در بعضی کاربردها می‌تواند نشان‌دهنده کاهش بار یا اختلال در عملکرد مصرف‌کننده باشد. بنابراین در چنین شرایطی استفاده از هر دو نوع حفاظت، در صورت نیاز و طراحی صحیح مدار، می‌تواند منطقی باشد.
آیا کنترل فاز می‌تواند جایگزین کنترل بار شود؟
خیر، در حالت کلی نمی‌توان کنترل فاز را جایگزین کنترل بار یا برعکس در نظر گرفت. این دو تجهیز برای پایش پارامترهای متفاوت طراحی شده‌اند و هر کدام محدوده مشخصی از خطاها را تشخیص می‌دهند.
برای مثال، وجود یک کنترل فاز در مدار به این معنا نیست که مصرف‌کننده در برابر تمام شرایط اضافه‌بار نیز به‌طور کامل محافظت شده است. از طرف دیگر، نصب کنترل بار نیز لزوماً به معنای نظارت بر توالی فاز یا تمام خطاهای ولتاژی نیست. بنابراین، در صورتی که هدف اصلی پایش جریان و وضعیت بار باشد، محصولاتی مانند کنترل بار می‌توانند در کنار سایر تجهیزات حفاظتی، متناسب با مشخصات مدار مورد بررسی قرار گیرند.
سوالات متداول
برای یک موتور سه‌فاز، کنترل فاز بهتر است یا کنترل بار؟
انتخاب به نوع حفاظت مورد نیاز بستگی دارد؛ کنترل فاز وضعیت فازها و کنترل بار جریان مصرفی را پایش می‌کند. در برخی کاربردها استفاده هم‌زمان از هر دو می‌تواند حفاظت کامل‌تری ایجاد کند.
مهم‌ترین فرق کنترل فاز با کنترل بار در چیست؟
کنترل فاز بیشتر خطاهای مربوط به فاز و ولتاژ را شناسایی می‌کند، اما کنترل بار بر جریان و وضعیت بار تمرکز دارد. بنابراین این دو تجهیز معمولاً جایگزین مستقیم یکدیگر نیستند.
کنترل بار برای چه تجهیزاتی استفاده می‌شود؟
کنترل بار برای پایش جریان و تشخیص اضافه‌بار یا کم‌بار در تجهیزات مختلف استفاده می‌شود. کنترل بار برنا الکترونیک نیز برای چنین کاربردهایی مورد استفاده قرار می‌گیرد.
هنگام مقایسه کنترل فاز با کنترل بار، چه عواملی را باید در نظر گرفت؟
نوع مصرف‌کننده، پارامتر مورد نیاز برای پایش، محدوده جریان و ولتاژ و امکانات قابل تنظیم از عوامل مهم هستند. همچنین باید سازگاری تجهیز با مدار و سطح حفاظت مورد نیاز بررسی شود.
برای انتخاب بین کنترل فاز یا کنترل بار، آیا قیمت معیار مناسبی است؟
قیمت به‌تنهایی معیار مناسبی برای انتخاب نیست و ابتدا باید نوع حفاظت مورد نیاز مشخص شود. انتخاب تجهیز نامتناسب ممکن است باعث شود بخش مهمی از خطاهای مدار شناسایی نشوند.
