اگر قرار است کلید مینیاتوری را برای اولین‌بار نصب یا تعویض کنید، احتمالاً این سؤال‌ها برایتان مطرح است: از کجا باید شروع کرد؟ سیم‌ها دقیقاً کجا قرار می‌گیرند؟ هنگام نصب کلید مینیاتوری چه نکات ایمنی را باید رعایت کرد و از کجا بفهمیم کلید به ‌درستی نصب شده است؟
یک اشتباه کوچک در سیم‌کشی یا اتصال ترمینال‌ها می‌تواند عملکرد مدار را مختل کند؛ به همین دلیل در این راهنما از کوشانیک، نحوه نصب کلید مینیاتوری را مرحله‌به‌مرحله بررسی می‌کنیم و نکات مهمی را که هنگام کار با برندهای مختلف، از جمله کلید مینیاتوری هیوندای، باید در نظر داشته باشید توضیح می‌دهیم. با ما همراه باشید.

نکاتی که باید پیش از نصب کلید مینیاتوری بدانیم

پیش از نصب کلید مینیاتوری باید مشخصات مدار، نوع کلید، وضعیت سیم‌کشی و محل نصب بررسی شود. رعایت این نکات، عملکرد صحیح MCB و ایمنی مدار را افزایش می‌دهد. همچنین اگر قصد آشنایی بیشتر با این تجهیز پیش از نصب آن را دارید، می توانید مقاله آشنایی با کلید میناتوری و انواع آن را مطالعه نمایید. در ادامه مهم‌ترین مواردی را که باید پیش از آموزش نصب کلید مینیاتوری بدانید، بررسی می‌کنیم.

اهمیت نصب صحیح کلید مینیاتوری

نصب صحیح کلید مینیاتوری باعث می‌شود مدار در برابر اضافه‌بار و اتصال کوتاه به‌ درستی حفاظت شود. اتصال اشتباه یا شل نیز می‌تواند باعث داغ‌شدن ترمینال و آسیب به مدار شود.

انتخاب محل مناسب برای نصب کلید مینیاتوری

کلید باید داخل تابلو برق استاندارد و دور از رطوبت، گرد و غبار و ضربه نصب شود. محل تابلو نیز باید دسترسی مناسب برای قطع برق، بازرسی و تعمیرات داشته باشد.

بررسی جریان نامی کلید مینیاتوری

آمپراژ کلید باید با ظرفیت مدار و سطح مقطع سیم‌ها متناسب باشد. انتخاب کلید با آمپراژ نامناسب می‌تواند حفاظت کافی از سیم‌کشی را مختل کند. برای مثال، کلید مینیاتوری چینت نیز باید متناسب با مشخصات مدار انتخاب شود.

بررسی تیپ عملکرد کلید مینیاتوری

تیپ‌های B، C و D بر اساس نحوه عملکرد در برابر جریان هجومی کاربردهای متفاوتی دارند. برای مثال، هنگام انتخاب کلید مینیاتوری Pns نیز باید تیپ کلید را متناسب با نوع بار و جریان راه‌اندازی تجهیزات انتخاب کرد.

بررسی مشخصات فنی و استاندارد کلید

پیش از نصب، ولتاژ نامی، جریان نامی، ظرفیت قطع و تیپ کلید را بررسی کنید. محصولاتی مانند کلید مینیاتوری اشنایدر باید بر اساس مشخصات فنی و کاربرد مورد نظر انتخاب شوند.

بررسی وضعیت سیم‌کشی

سیم‌ها باید از نظر سطح مقطع، سلامت عایق و وضعیت اتصالات بررسی شوند. هادی نیز باید به ‌درستی داخل ترمینال قرار گرفته و اتصال آن مطابق دستورالعمل سازنده باشد.

قطع کامل برق پیش از نصب

قبل از نصب فیوز مینیاتوری، مدار باید از منبع تغذیه جدا و در برابر وصل مجدد ناخواسته ایمن شود. سپس با ابزار اندازه‌گیری مناسب، بی‌برقی مدار را تأیید کنید.

بررسی فضای داخل تابلو برق

پیش از نصب باید فضای کافی برای قرارگیری کلید روی ریل DIN و سیم‌کشی وجود داشته باشد. سیم‌ها نیز نباید تحت کشش یا فشار قرار بگیرند.

توجه به ترمینال‌های ورودی و خروجی

در نحوه نصب کلید مینیاتوری باید علامت‌های روی بدنه و دستورالعمل سازنده را بررسی کنید. اتصال سیم‌ها باید دقیقاً مطابق مشخصات همان مدل انجام شود.

ابزارهای لازم برای نصب کلید مینیاتوری

برای نصب فیوز مینیاتوری به ابزارهایی مانند پیچ‌گوشتی عایق مناسب ترمینال‌ها، مولتی‌متر یا تستر ولتاژ برای اطمینان از بی‌برقی مدار، چراغ‌قوه برای تأمین دید کافی داخل تابلو و عینک ایمنی نیاز است. همچنین باید کلید مینیاتوری جدید از نظر جریان نامی، تیپ عملکرد، ولتاژ و ظرفیت قطع با مدار مطابقت داشته باشد. استفاده صحیح از ابزار و تجهیزات مناسب، یکی از الزامات مهم در نصب MCB و کاهش خطر برق‌گرفتگی و خطاهای سیم‌کشی است.

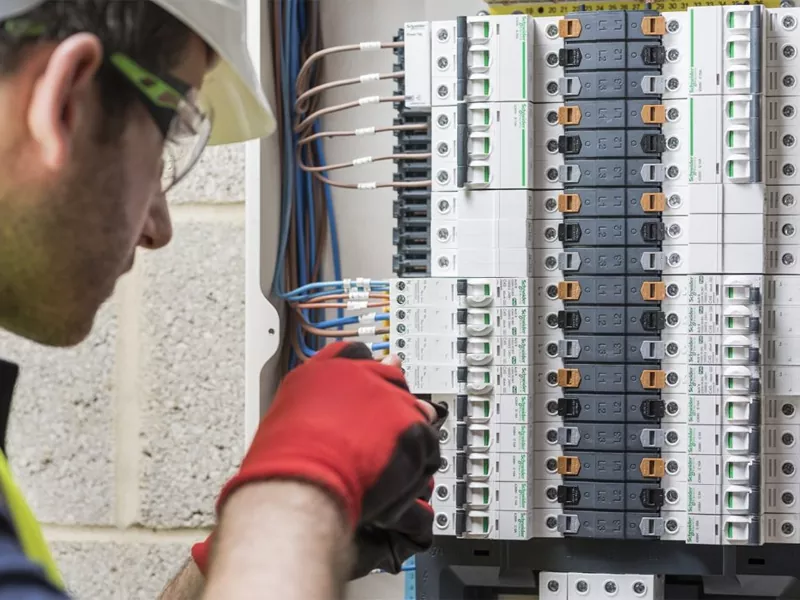

مراحل نصب کلید مینیاتوری

برای نصب کلید مینیاتوری باید مراحل کار را با دقت و به ‌ترتیب انجام دهید. در ادامه، مراحل اصلی آموزش نصب کلید مینیاتوری را از قطع برق تا نصب کلید جدید و بررسی عملکرد آن توضیح می‌دهیم.

برق اصلی را خاموش کنید

پیش از شروع نصب کلید مینیاتوری، ابتدا برق اصلی ساختمان را قطع کنید؛ اگرچه ممکن است برخی برق‌کارها برای تعویض فیوز بدون قطع برق اصلی اقدام کنند، اما این روش ایمنی کافی ندارد.
برای قطع برق، کلید مدار اصلی را پیدا کرده و آن را در وضعیت OFF قرار دهید تا برق مدارهای داخل ساختمان قطع شود و در صورت تاریک شدن محیط، از چراغ قوه برای تأمین نور استفاده کنید.
هنگام کار در نزدیکی کنتور و جعبه فیوز نیز باید احتیاط کافی داشته باشید و از نگاه مستقیم به کنتور هنگام قطع برق خودداری کنید؛ همچنین استفاده از عینک و دستکش ایمنی می‌تواند در برابر جرقه یا خطرات احتمالی محافظت ایجاد کند.
توجه داشته باشید که قطع کلید اصلی یا کنتور، لزوماً به معنی بی‌برق شدن کابل‌های ورودی از سمت شبکه نیست؛ بنابراین در نحوه نصب کلید مینیاتوری نباید کابل‌های ورودی را لمس کنید و در صورت نیاز به کار روی مدارهای برق‌دار، وضعیت برق باید با ابزار مناسب بررسی شود.

صفحه پوشش جعبه تقسیم را بردارید

پس از قطع برق، برای ادامه آموزش نصب کلید مینیاتوری باید پوشش جعبه تقسیم یا جعبه فیوز را با دقت باز کنید. ابتدا پیچ‌های نگهدارنده پوشش را بررسی کرده و برای جلوگیری از افتادن ناگهانی درپوش، بهتر است پیچ‌های گوشه‌ها را باز کنید و دو پیچ میانی را تا مرحله آخر نگه دارید؛ سپس هنگام باز کردن پیچ‌های باقی‌مانده، پوشش را با دست نگه داشته و آن را به‌آرامی جدا کنید.
البته همه جعبه‌های فیوز ساختار یکسانی ندارند و در برخی مدل‌ها پوشش به ‌صورت کشویی یا بدون پیچ طراحی شده است؛ بنابراین هنگام نصب فیوز مینیاتوری، نحوه باز شدن پوشش باید متناسب با ساختار همان جعبه انجام شود.

کلید مینیاتوری قدیمی را بردارید

بعد از برداشتن پوشش جعبه و اطمینان از قطع بودن برق، کلید مینیاتوری موردنظر برای تعویض را پیدا کرده و اهرم آن را در وضعیت OFF قرار دهید.
سپس کلید قدیمی را با دقت از محل نصب خارج کنید و مراقب باشید به سیم فاز متصل به مینیاتوری (معمولا به‌رنگ مشکی است) یا سایر سیم‌های داخل جعبه آسیبی وارد نشود. برای خارج کردن کلید، آن را از یک سمت گرفته و به‌آرامی به سمت بیرون بکشید تا از محل نگهدارنده خود آزاد شود و هنگام کار نیز مراقب باشید با قسمت‌های فلزی و ریل داخل جعبه تماس ناخواسته ایجاد نشود.
این مرحله از طریقه نصب کلید مینیاتوری باید با دقت انجام شود تا هنگام خارج کردن کلید قدیمی، اتصالات و سیم‌کشی سایر مدارها جابه‌جا یا آسیب‌دیده نشوند.

سیم‌ها را جدا کنید

پس از خارج کردن کلید قدیمی، باید سیم‌های متصل به آن را از ترمینال جدا کنید. برای این کار پیچ ترمینال کلید را به‌آرامی باز کرده و سیم‌های مدار را از محل اتصال خارج کنید؛ در مدارهای 240 ولت، معمولاً دو سیم فاز با رنگ‌های مشکی و قرمز به کلید متصل هستند که باید با دقت از ترمینال‌های مربوطه جدا شوند. در این مرحله از نصب MCB نباید سیم‌های دیگر را جابه‌جا یا دستکاری کنید.

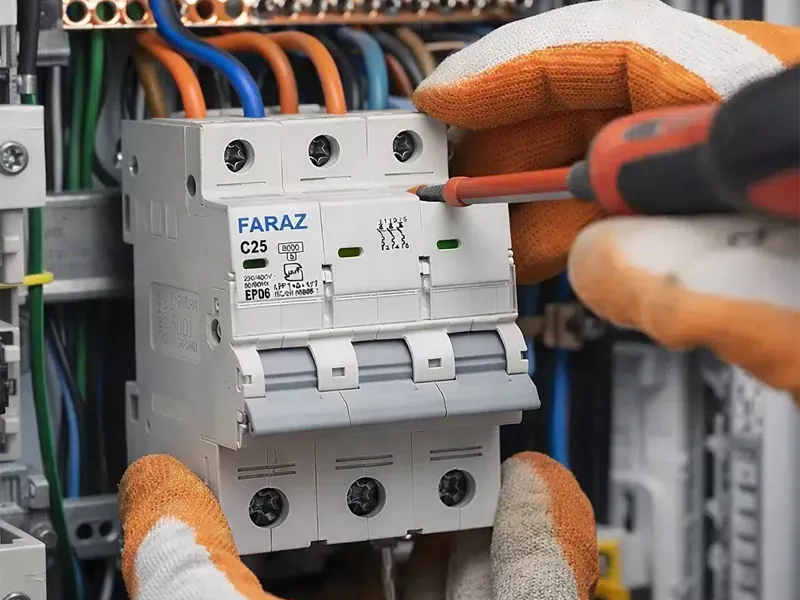

سیم‌ها را به کلید مینیاتوری جدید وصل کنید

این بخش از نحوه نصب کلید مینیاتوری یکی از حساس‌ترین مراحل تعویض کلید است و باید با دقت انجام شود؛ زیرا اتصال صحیح سیم به ترمینال و قرارگیری درست کلید در محل خود، برای ادامه فرآیند نصب و بررسی عملکرد آن اهمیت دارد.
برای اتصال سیم به کلید مینیاتوری جدید، ابتدا اهرم کلید را در وضعیت OFF قرار دهید و سپس سیم مدار را در محل ترمینال مربوطه قرار دهید. قسمت لخت سیم مشکی باید به ‌درستی در زیر پیچ ترمینال قرار گرفته و پیچ آن به اندازه کافی محکم شود تا سیم در محل اتصال ثابت بماند.
در برخی مدل‌های کلید مینیاتوری، ترمینال مربوط به این اتصال با عبارت‌هایی مانند LOAD یا LOAD POWER مشخص می‌شود؛ بنابراین هنگام نصب فیوز مینیاتوری باید به علامت‌های روی بدنه کلید و محل صحیح اتصال سیم توجه شود.

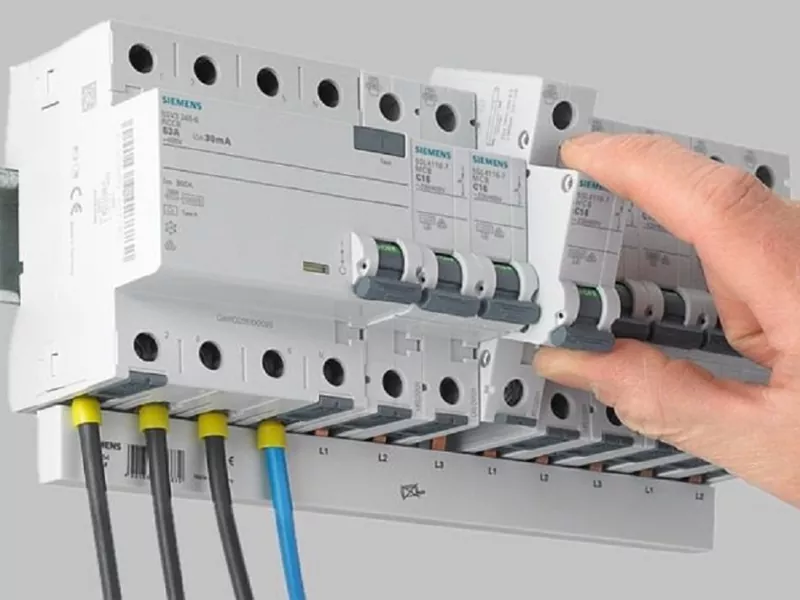

کلید مینیاتوری جدید را وارد کنید

پس از اتصال سیم به ترمینال، کلید مینیاتوری جدید را در محل نصب قرار دهید. ابتدا قسمت پشتی کلید را روی گیره نگهدارنده جعبه قرار داده و سپس کلید را به سمت جلو فشار دهید تا به‌ درستی در جای خود ثابت شود.
هنگام نصب کلید مینیاتوری مطمئن شوید که کلید جدید با جعبه و محل نصب سازگاری دارد و به‌ درستی روی نگهدارنده قرار گرفته است؛ قرارگیری صحیح کلید معمولاً با احساس یک صدای کلیک همراه است. در پایان، سیم اضافی را به‌ صورت مرتب تا کنید و در فضای خالی داخل جعبه قرار دهید.

پوشش جعبه تقسیم را قرار دهید و برق را وصل کنید

پس از نصب کلید مینیاتوری جدید و اطمینان از قرارگیری صحیح آن، پوشش محافظ جعبه تقسیم را در جای خود قرار دهید و پیچ‌های آن را ببندید.
سپس پیش از روشن کردن کلید اصلی، اهرم تمام کلیدهای مدارهای انشعابی را در وضعیت OFF قرار دهید تا هنگام فعال شدن کلید اصلی، جریان برق به ‌صورت ناگهانی وارد همه مدارها نشود. در حالی که تمام مدارهای انشعابی خاموش هستند، اهرم کلید مدار اصلی را در وضعیت ON قرار دهید و پس از برقرار شدن برق، کلیدهای مدارهای انشعابی را یکی‌یکی روشن کنید.
در پایان، تجهیزات و پریزهایی را که از مدار کلید مینیاتوری جدید تغذیه می‌شوند بررسی و تست کنید تا از عملکرد صحیح مدار اطمینان حاصل شود.

چه زمانی نصب کلید مینیاتوری را باید به فرد متخصص سپرد؟

اگرچه نصب کلید مینیاتوری و تعویض آن در ظاهر ساده به نظر می‌رسد، اما انجام نادرست این کار می‌تواند خطرات جدی به همراه داشته باشد. اگر با سیستم‌های برق ساختمان، سیم‌کشی و نحوه کار با تابلو برق آشنایی کافی ندارید، بهتر است نصب فیوز مینیاتوری و تعویض آن را شخصاً انجام ندهید و از یک برقکار یا فرد متخصص کمک بگیرید.
تماس با بخش‌های برق‌دار می‌تواند خطر برق‌گرفتگی و حتی مرگ داشته باشد؛ بنابراین در صورت نداشتن دانش و تجربه کافی، نصب کلید مینیاتوری باید به فرد متخصص سپرده شود.

سوالات متداول (FAQ)

آیا نصب MCB برای افراد مبتدی امکان‌پذیر است؟

نصب MCB نیاز به آشنایی با تابلو برق، سیم‌کشی و نکات ایمنی دارد. در صورت نداشتن دانش کافی، بهتر است این کار به برقکار متخصص سپرده شود.

مهم‌ترین نکته در آموزش نصب کلید مینیاتوری چیست؟

در آموزش نصب کلید مینیاتوری، قطع کامل برق پیش از شروع کار و اتصال صحیح سیم‌ها به ترمینال‌های کلید اهمیت زیادی دارد.

آیا می‌توان کلید مینیاتوری قدیمی را با مدل جدید تعویض کرد؟

بله، به شرطی که کلید جدید با مشخصات مدار و محل نصب سازگار باشد و اتصال سیم‌ها نیز به ‌درستی انجام شود.

بعد از نصب کلید مینیاتوری چگونه عملکرد آن را بررسی کنیم؟

پس از بستن پوشش تابلو، برق اصلی را وصل کرده و کلیدهای مدارهای انشعابی را یکی‌یکی روشن کنید. سپس تجهیزات و پریزهای مربوط به مدار را بررسی کنید.

چه زمانی برای نصب فیوز مینیاتوری باید از متخصص کمک گرفت؟

اگر با سیستم برق ساختمان و تابلو برق آشنایی کافی ندارید، بهتر است نصب فیوز مینیاتوری را شخصاً انجام ندهید و از برقکار متخصص کمک بگیرید.
