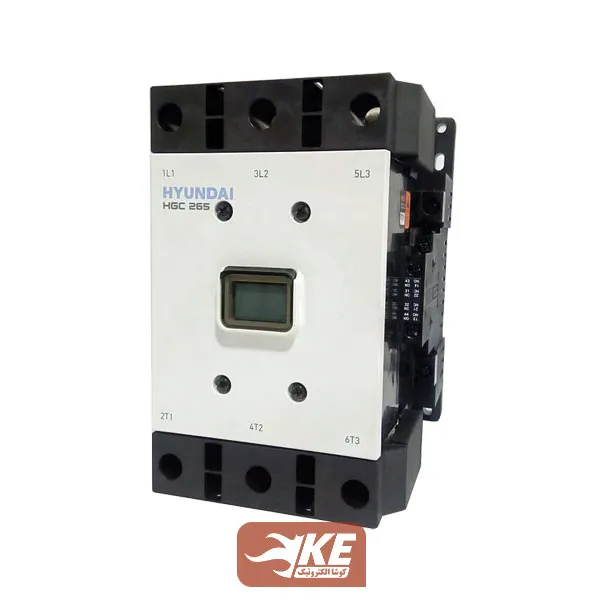

کنتاکتور 265 آمپر 220 ولت HGC265 هیوندای

کنتاکتور 265 آمپر 220ولت هیوندای مدل HGC265 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 147 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. کنتاکتور 265 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:

• دارای دو کنتاکت کمکی باز و بسته
• ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
• حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
• عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
• کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
• امکان نصب دیواری و روی ریل 35 میلی‌متری
• بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
• امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
• کاهش توان مصرفی بوبین در سری جدید HGC

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.

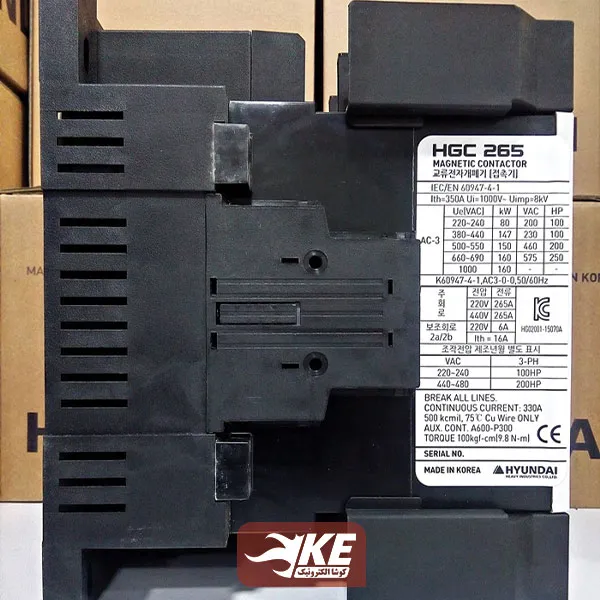

قدرت کلیدزنی کنتاکتور 265 آمپر 220ولت هیوندای

1. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 350 آمپر را قطع و وصل کرد.
2. برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 265 آمپر (80 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 265 آمپر (147 کیلووات) را قطع و وصل کرد.
3. برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 200 آمپر (50 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 200 آمپر (102 کیلووات) را قطع و وصل کرد.

اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

ابعاد کنتاکتور 265 آمپر 220 ولت HGC هیوندای

ترمینال‌های تحریک بوبین کنتاکتور hyundai HGC265، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود.
