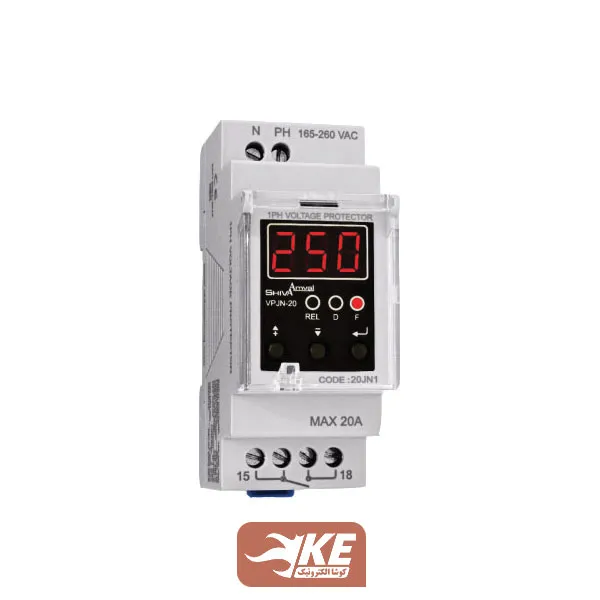

محافظ ولتاژ تک فاز دیجیتال 20JN1 شیوا امواج مدل VPJN-20
کاربری به عنوان کنترل فاز تکفاز با رله خروجی 20 آمپر
جدول تخفیف پلکانی:
| تعداد سفارش | 1 - 2 | 3 - 8 | 9 - 23 | 24+ |
|---|---|---|---|---|
| قیمت | 771,150 تومان | 763,200 تومان | 747,300 تومان | 731,400 تومان |
795,000 تومان 771,150 تومان
موجود
امکان تنظیم حدبالا/پایین ولتاژ و تاخیر زمان قطع/وصل
کاربری به عنوان کنترل فاز تکفاز با رله خروجی 63 آمپری
رله کنترل فاز سه فاز، بدون نول
امکان تنظیم تاخیر در وصل و میزان عدم تقارن
نصب بعد از کنتور برق جهت حفاظت مرکزی
نمایش و اندازه‌گیری جریان تکفاز و اعمال کنترل در 3نقطه
امکان تنظیم تاخیر در قطع و وصل و میزان عدم تقارن
تنظیم دقیق زمان برای حرکت چپ و راست موتور توسط دو رلهکالاهای مشابه
مشاهده تخفیف پلکانی
ناموجود
13,092,188 تومان
مشاهده تخفیف پلکانی
869,400 تومان
مشاهده تخفیف پلکانی
ناموجود
741,000 تومان
مشاهده تخفیف پلکانی
703,000 تومان 681,910 تومان
مشاهده تخفیف پلکانی
682,238 تومان
مشاهده تخفیف پلکانی
557,700 تومان
مشاهده تخفیف پلکانی
ناموجود
0 تومان
مشاهده تخفیف پلکانی
ناموجود
مشاهده تخفیف پلکانی
ناموجود
0 تومان
محافظ ولتاژ تک فاز دیجیتال شیوا امواج توانایی حفاظت کامل از تجهیزات تکفاز شما را داراست.
- قابلیت تنظیم ولتاژ قطع بالا و پایین
- قابلیت تنظیم زمان تاخیر در وصل
- حفاظت در برابر افزایش یا کاهش ولتاژ
- نشانگر وصل رله، تأخیر در وصل یا قطع، خطای افزایش یا کاهش ولتاژ
مشخصات فنی:
محافظ ولتاژ تکفاز دیجیتال شیوا امواج با ولتاژ 230 ولت تکفاز ایران سازگار بوده و حفاظت ولتاژی در نوسانات ولتاژی را به‌خوبی انجام می‌دهد. برای حفاظت از دستگاه‌ها یک‌زمان قابل تنظیم تأخیر در وصل 1 الی 300 ثانیه‌ای در نظر گرفته‌شده، همچنین آستانه ولتاژ قطع رله خروجی قابل تنظیم است.
- ولتاژ تغذیه: ۱۸۰ الی ۲۵۰ ولت
- قطع خروجی در افزایش ولتاژ (قابل تنظیم) ولتاژ 230 تا 250 ولت
- قطع خروجی در کاهش ولتاژ (قابل تنظیم) ولتاژ 170 تا 200 ولت
- تاخیر زمان وصل قابل تنظیم، 1 تا 300 ثانیه
- کارایی مناسب در دمای منفی۲۰ الی ۶۵ درجه و رطوبت حداکثر ۷۰%
- رله خروجی 20 آمپری
راهنمای نصب و سیم‌کشی محافظ ولتاژ تکفاز دیجیتال
ابتدا محافظ ولتاژ را توسط ریل یا قاب پنلی در محل خود نصب کرده و مطابق تصویر زیر سیم‌کشی می‌کنیم:
دانلود کنید >> راهنمای نصب محافظ ولتاژ تکفاز دیجیتال شیوا
این محافظ را می‌توان بعد از کنتور ورودی یا قبل/بعد از جعبه مینیاتوری ورودی ساختمان وصل کرد. حتما باید قبل از این دستگاه، یک عدد کلید مینیاتوری وجود داشته باشد.
توجه: جهت اتصال مطمئن و ایمن برای هر پایه خروجی دو ترمینال درنظر گرفته شده است، که لازمست در زمان سیم‌کشی حتما هر دو ترمینال توسط سیم مناسب به یکدیگر متصل (جامپر) شوند.
توجه: ضخامت سیم‌های متصل به ترمینال‌های N و PH چندان مهم نیست ولی سیم‌های متصل به ترمینال‌های 15 و 18 باید حداقل سایز 2.5 باشد.
توجه: برای جلوگیری از قطع روشنایی ناخواسته در شب، پیشنهاد می‌شود که محافظ فقط برای پریزها در نظر گرفته شود.
ابعاد محافظ ولتاژ تکفاز دیجیتال شیوا امواج
این محافظ به اندازه دو کلید مینیاتوری تکفاز فضا اشغال می‌کند.
تجهیزات جانبی:
با توجه به وجود رله 20آمپری در خروجی محافظ ولتاژ تکفاز دیجیتال شیوا امواج، درصورت استفاده از این دستگاه برای تعداد معمول از بارهای خانگی، نیاز به کنتاکتور نیست ولی چنانچه تعداد بارهای موتوری (نظیر یخچال) بیش از حد معمول است، پیشنهاد می‌کنیم که از یک کنتاکتور در خروجی استفاده شود.
| وزن | 150 گرم |
|---|---|
| ابعاد | 3.6 × 6.5 × 9 سانتیمتر |
| سازنده(برند) | شیوا امواج (ایران) |
| ولتاژ تغذیه | 180 تا 250 ولت |
| حداکثر جریان | 20 آمپر |
| نوع نصب | ریلی, روی درب تابلو |
| گارانتی | 3سال بی‌قید و شرط |
