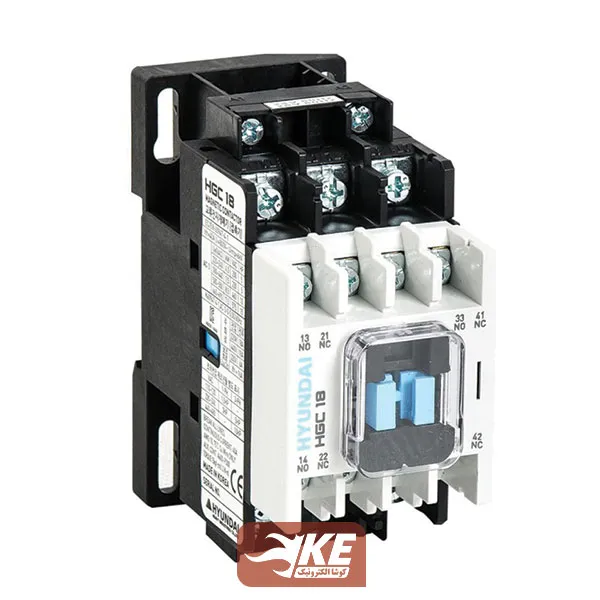

کنتاکتور 18 آمپر 220 ولت HGC18B هیوندای

ویژگی‌ها
سازنده(برند): هیوندای (کره)
ولتاژ ورودی/تحریک: 220vAC
جریان خروجی(نامی): 18 آمپر
کنتاکت کمکی: یک کنتاکت باز
نوع نصب: دیواری(روکار), ریلی, روی سینی تابلو
گارانتی: اصالت و سلامت فیزیکی کالا

کنتاکتور سه‌فاز D18 هیوندای 7.5 کیلووات AC ساخت کره معادل مدل UMC18

موجود

ارسال توسط کوشانیک
10% قیمت اصلی 854,500 تومان بود.قیمت فعلی 769,050 تومان است.

موجود

تعداد سفارش تخفیف (%) قيمت خرید شما
1 - 2 10 % 769,050 تومان
3 - 5 12 % 751,960 تومان
6 - 19 13 % 743,415 تومان
20+ 15 % 726,325 تومان
- +

توضیحات

کنتاکتور 18 آمپر 220ولت هیوندای مدل HGC18 ساخت کره و قابلیت راه‌اندازی موتورسه‌فاز 400 ولت تا حداکثر 7.5 کیلووات را دارد، همچنین ولتاژ تحریک بوبین این کنتاکتور 220 ولت AC می‌باشد. این کنتاکتور معادل کنتاکتور هیوندای مدل UMC18 است که سری UMC توقف تولید شده و خارج از گارانتی است. کنتاکتور 18 آمپر هیوندای، یکی از پرمصرف‌ترین و محبوب‌ترین کنتاکتورها در ماشین‌آلات صنعتی است. ولتاژی که کنتاکتور در شرایط عادی و با جریان نامی «Ie» توانایی قطع و وصل آن را داراست، مانند دیگر برندها برابر 690 ولت است. دیگر مشخصات فنی این کنتاکتور عبارتست از:

  • دارای یک کنتاکت کمکی باز و بسته
  • ولتاژ عایق یا استحکام عایقی کنتاکت‌ها (Ui) برابر 1000 ولت
  • حداکثر پيک ولتاژ لحظه‌ای بدون آسیب (Uimp) برابر 6 کیلوولت
  • عمر مکانیکی 15 میلیون و عمر الکتریکی 2.5 میلیون سویچ
  • کاهش ابعاد کنتاکتور با طراحی کنتاکت‌های کمکی روی کنتاکتور
  • امکان نصب دیواری و روی ریل 35 میلی‌متری
  • بهینه شده برای بار AC-3 و AC-4 (موتور آسنکرون روتور قفسه‌ای با ترمز و بدون ترمز)
  • امکان اتصال مستقیم بی‌متال در زیر کنتاکتور
  • کاهش توان مصرفی بوبین در سری جدید HGC

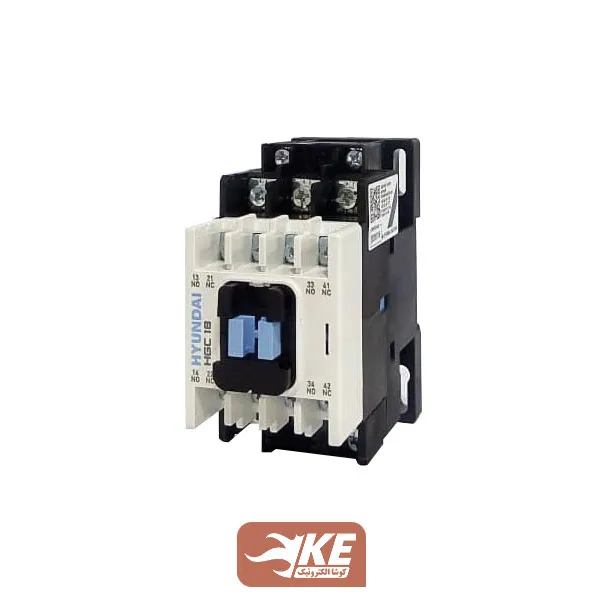

روی بدنه کنتاکتور هیوندای زائده‌ای به رنگ آبی وجود دارد که با قطع و وصل شدن کنتاکتور این زائده نیز، بالا و پایین می‌رود که تغیر مکانی این زائده هم به‌عنوان یک نشانگر مکانیکی وضعیت کنتاکتور و هم جهت اتصال کنتاکت کمکی کاربرد دارد.

قدرت کلیدزنی کنتاکتور 18 آمپر 220ولت هیوندای

  1. برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا 40 آمپر را قطع و وصل کرد.
  2. برای بارهای دسته AC3 (موتور آسنکرون روتور قفسه‌ای) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 18 آمپر (4.5 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 18 آمپر (7.5 کیلووات) را قطع و وصل کرد.
  3. برای بارهای دسته AC4 ( موتور آسنکرون روتور قفسه‌ای با ترمز) در ولتاژ تکفاز 200 تا 240 ولت می‌توان تا 16 آمپر (3.7 کیلووات) و در ولتاژ سه‌فاز 380 الی 440ولت می‌توان حداکثر تا 11 آمپر (4 کیلووات) را قطع و وصل کرد.

اعداد فوق در کاتالوگ این کنتاکتور قید شده است، منتها به هیچ‌عنوان استفاده در این توان‌ها توصیه نمی‌شود و پیشنهاد ما استفاده در یک تا دو رنج پایین‌از این اعداد است.

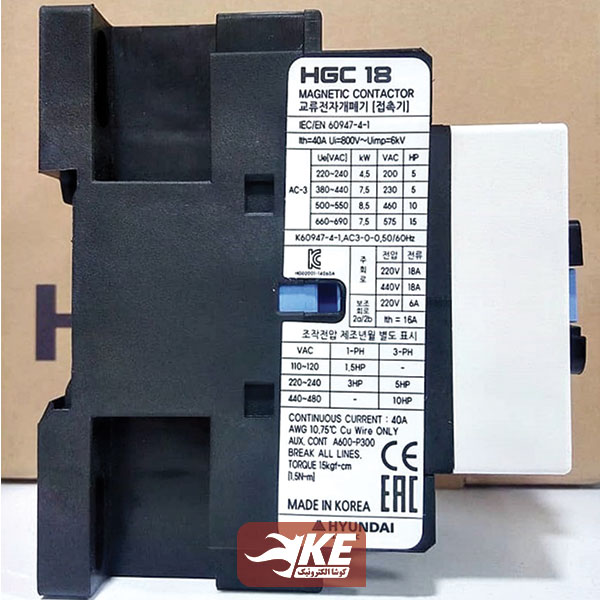

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای

ترمینال‌های تحریک بوبین کنتاکتور 18 آمپر هیوندای، در دو سمت بالا و پایین آن طراحی شده، که سبب سادگی طراحی تابلو و سرعت عمل در سیم‌کشی می‌شود. بخش‌های مختلف این کنتاکتور را در شکل زیر ملاحظه می‌کنید:

ساختار بدنه و محتوای پلاک کنتاکتور هیوندای 9 تا 100 آمپر



تجهیزات جانبی

برای راه‌اندازی کنتاکتور تجهیزات جانبی خاصی مورد نیاز نیست ولی خود این قطعه به عنوان تجهیز جانبی همه رله‌های صنعتی نظیر کنترل فاز و بار و انواع تایمر و …. همچنین برای کنترل موتور در کنار بی‌متال، کلید حراتی و …. استفاده می‌شود.



ابعاد کنتاکتور 18 آمپر 220 ولت HGC هیوندای

ابعاد کنتاکتور 9 تا 18 آمپر 220 ولت HGC هیوندای



کنتاکتور 18 آمپر 220 ولت HGC هیوندای از پرکاربردترین و پرفروش‌ترین رنج های کنتاکتور بوده که در بازار با نام کنتاکتور هیوندای D18 نیز شناخته می‌شود. توسط این کنتاکتور می‌توان الکتروموتور سه‌فاز 4KW و هیتر 2000W که هر دو جزو پرمصرف‌ترین کالاهای برق صنعتی است را راه‌اندازی و کنترل کرد. کنتاکتور HGC18 HYUNDAI در مدار فرمان کاربردی ندارد.

توضیحات تکمیلی

وزن400 گرم
ابعاد4.5 × 9.2 × 9.5 سانتیمتر
سازنده(برند)

هیوندای (کره)

ولتاژ ورودی/تحریک

220vAC

جریان خروجی(نامی)

18 آمپر

کنتاکت کمکی

یک کنتاکت باز

نوع نصب

دیواری(روکار), ریلی, روی سینی تابلو

گارانتی

اصالت و سلامت فیزیکی کالا
