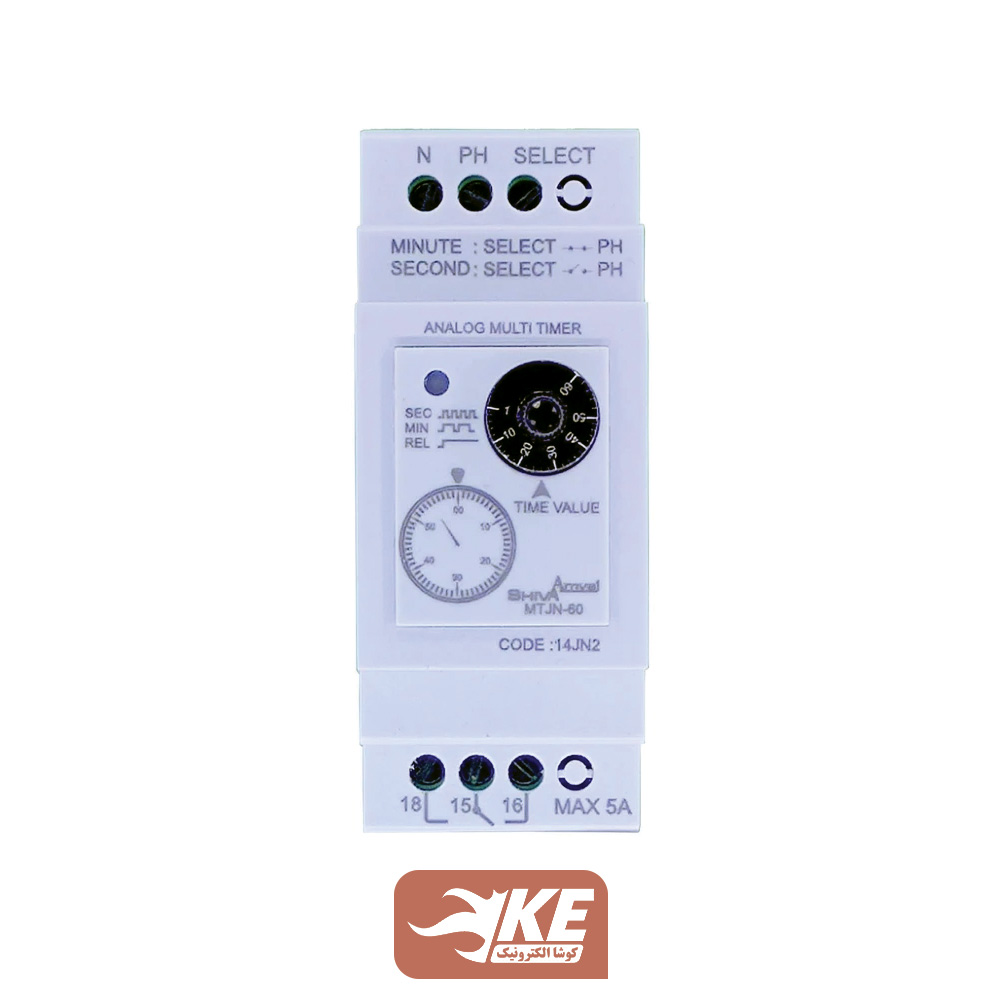

مولتی تایمر آنالوگ 14JN2 شیوا امواج مدل MTJN-60

ویژگی‌ها
سازنده(برند): شیوا امواج (ایران)
ولتاژ تغذیه: 180 تا 250 ولت
نوع نصب: ریلی, روی درب تابلو
گارانتی: 3سال بی‌قید و شرط

تایمر تأخیر در وصل(ثانیه و دقیقه) با ابعاد کوچک و قابلیت پلمپ‌شدن

موجود

ارسال توسط کوشانیک
3% قیمت اصلی 396,000 تومان بود.قیمت فعلی 384,120 تومان است.

موجود

تعداد سفارش تخفیف (%) قيمت خرید شما
1 - 2 3 % 384,120 تومان
3 - 8 4 % 380,160 تومان
9 - 23 6 % 372,240 تومان
24+ 8 % 364,320 تومان
- +

توضیحات

مولتی تایمر آنالوگ شیوا امواج مدل 14JN2 یک دستگاه کوچک و کارآمدست که برای ایجاد زمان تاخیر در روشن‌شدن تجهیزات برق صنعتی استفاده می‌شود. توسط پیچ تنظیم روی تایمر، زمان 1 تا 60 تنظیم شده و توسط اتصال فاز به ترمینال Select یا عدم اتصال، وضعیت زمان‌گیری در حالت ثانیه یا دقیقه تنظیم می‌شود. این تایمر به اندازه دو عدد کلید مینیاتوری روی ریل تابلو فضا اشغال می‌کند.

لازم بذکر است که برای زمان‌گیری مجدد لازمست تا برق ورودی تایمر یکبار قطع و وصل شود.. مراکز تجاری، صنعتی و مسکونی از جمله مکان‌هایی هستند که می‌توان از این تایمر استفاده کرد.

  • دقت و ثبات در تکرار
  • نشانگر قطع برق، تایمر دقیقه، تایمر ثانیه و وصل رله
  • قابلیت تنظیم زمان
  • امکان پلمپ شدن پانل دستگاه
  • نصب ساده و آسان روی ریل و سطوح دیگر
  • دارای ترمینال‌های آسانسوری و استاندارد
  • عدم‌تغییر زمان تنظیم‌شده در اثر ضربات کنتاکتور تابلو



مشخصات فنی:

  • تغذیه: 180 الی 250 ولت تکفاز
  • تاخیر در وصل: 1 الی 60 ثانیه/دقیقه
  • کارایی مطلوب در دمای منفی 20 الی 65 درجه و رطوبت حداکثر 70%



راهنمای نصب و تنظیم مولتی تایمر آنالوگ شیوا امواج

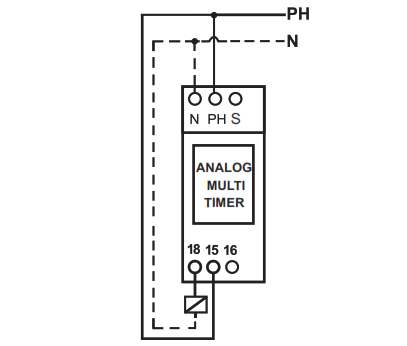

نصب این دستگاه بسیار آسان بوده و تنها کافیست که رویل ریل نصب شود و توسط پیچ تنظیم روی دستگاه، بازه زمانی مورد نیاز را تعیین کنیم و البته اگر ترمینال Select رو به فاز وصل کنیم، زمان‌گیری بصورت دقیقه خواهد بود و اگر ترمینال Select آزاد باشد، زمان‌سنجی ثانیه می‌شود. در شکل زیر نحوه سیم‌بندی این تایمر آنالوگ در مُد ثانیه را ملاحظه می‌فرمایید:

دانلود راهنمای نصب مولتی تایمر آنالوگ شیوا

راهنمای نصب و تنظیم مولتی تایمر آنالوگ شیوا امواج

توجه: برای زمان‌گیری مجدد باید برق دستگاه یکبار قطع و مجدد وصل شود و هر زمان که برق ورودی قطع شود، خروجی نیز قطع خواهد شد.



تجهیزات جانبی:

رله خروجی مولتی تایمر آنالوگ شیوا امواج تنها برای استفاده در مدار فرمان مناسب بوده و جهت عملکرد صحیح و افزایش طول عمر باید در خروجی از کنتاکتور با جریان مناسب استفاده کرد.



ابعاد مولتی تایمر آنالوگ شیوا امواج

فضای اشغالی این محصول از روی ریل، تنها به اندازه دو کلید مینیاتوری است.

ابعاد مولتی تایمر آنالوگ شیوا امواج مدل 14JN2

توضیحات تکمیلی

وزن100 گرم
ابعاد3.6 × 6.5 × 9 سانتیمتر
سازنده(برند)

شیوا امواج (ایران)

ولتاژ تغذیه

180 تا 250 ولت

نوع نصب

ریلی, روی درب تابلو

گارانتی

3سال بی‌قید و شرط
