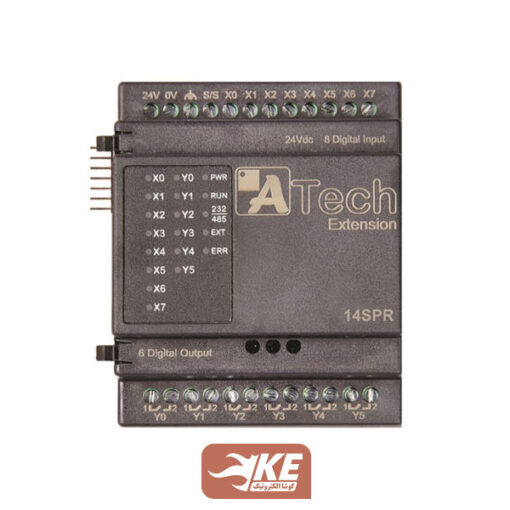

ماژول 14SP دلتا ایرانی

بررسی اجمالی ماژول 14SP دلتا ایرانی

ماژول 14SP دلتا ایرانی به‌عنوان کارت توسعه و با قابلیت اتصال به نمونه ایرانی دلتا برای افزایش تعداد ورودی‌ها و خروجی‌ها مورداستفاده قرار می‌گیرد و به‌صورت تکی کاربردی ندارد. در زمان طراحی اولیه پروژه، مدنظر داشته باشید که مشخصات سخت‌افزاری این محصول کاملا مشابه کارت DVP14SPR دلتا تایوان است:

1. هر کارت دارای 8 ورودی دیجیتال و 6 خروجی رله‌ای 10 آمپر  است.
2. به هر CPU حداکثر می‌توان 10 کارت توسعه متصل کرد.
3. تعداد ورودی‌ها حداکثر می‌تواند 88 عدد باشد.
4. تعداد خروجی‌ها حداکثر می‌تواند 66 عدد باشد.
5. تغذیه مورد نیاز کارت 24ولت است.

این محصول قابلیت اتصال به انواع کنترلرهای دلتا ایرانی را داراست:

• 14SS2 ایرانی(این CPU دارای 8 ورودی دیجیتال و 6 خروجی دیجیتال رله/ترانزیستور است)
• 10SX ایرانی( این CPU دارای ۴ورودی و ۲خروجی دیجیتال رله/ترانزیستور ، ۲ورودی و ۲خروجی آنالوگ است)

در زمان استفاده از ماژول افزایشی 14SP دلتا ایرانی، نکات زیر را در نظر بگیرید:

• این محصول در کنار دلتا ایرانی Atech کاربرد دارد و قابلیت اتصال به دلتا تایوان یا دیگر CPUهای ساخت ایران را ندارد.
• این کارت توسعه از سمت راست به CPU اضافه می‌شود.
• این محصول باید در داخل تابلو و فضای سربسته نصب گردد.
• ماژول افزایشی و CPU هر دو باید از یک منبع تغذیه 24ولت (حداقل 2آمپر) تغذیه شوند.

ویژگی‌های ماژول 14SP دلتا ایرانی

• وضعیت ورودی‌ها و خروجی‌ها روی بدنه مانیتور می‌شود.
• در طراحی این ماژول از رله‌های 10 آمپر صنعتی استفاده شده است.
• پایه مشترک هر خروجی (COM) برای هر رله جداگانه خروجی داده شده است.
• این ماژول از سمت راست به CPU متصل می‌گردد.
• این محصول دارای 2 سال گارانتی تعویض است.

تجهیزات جانبی

برای راه‌اندازی صحیح، افزایش طول عمر کارت و ایمنی پروژه، استفاده از تجهیزات زیر پیشنهاد می‌شود:

• ایزولاتور برای حفاظت از ورودی‌ها
• رله برد برای حفاظت از خروجی‌ها
• فیوز برای نصب در ورودی تغذیه
• منبع تغذیه 24 ولت
