رله 24vDC سه کنتاکت 10 آمپر فیندر 601390240040
رله 24 ولت DC با 3 کنتاکت و 11 پایه، نصب روی سوکت 9023 با کد فنی 60.13.9.024.0040
502,550 تومان
موجود
ولتاژ تغذیه 240 ولت AC با کد فنی 86.30.8.240.0000
رله 24 ولت DC با 4 کنتاکت و 14 پایه، نصب روی سوکت 9604 و 9674 با کد فنی 56.34.9.024.0040
رله PLC، رله باریک 24 ولت DC یک کنتاکت چنج اور، ترکیب رله345170240010+سوکت 93017024 با کد فنی 38.51.7.024.0050
رله 48 ولت AC با 3 کنتاکت و 11 پایه، نصب روی سوکت 9023 با کد فنی 60.13.8.048.0040
رله 220 ولت AC با 2 کنتاکت و 8 پایه، نصب روی سوکت 9702 با کد فنی 46.52.8.230.0054
رله 12 ولت DC با 2 کنتاکت و 8 پایه، نصب روی سوکت 18FF-2Z، مشابه رله 55329012 فیندر
رله 12 ولت DC با 2 کنتاکت و 8 پایه، نصب روی سوکت 18FF-2Z، مشابه رله 55329012 فیندر
رله 12 ولت DC تک کنتاکت و 8 پایه، نصب روی سوکت 9505 با کد فنی 40.61.9.012.0000
رله 12 ولت DC و 8 پایه، نصب روی سوکت 14FF-2Z مشابه رله 40619012 فیندر
برند Rayex تایوانکالاهای مشابه
مشاهده تخفیف پلکانی
ناموجود
1,429,450 تومان
مشاهده تخفیف پلکانی
ناموجود
826,850 تومان
مشاهده تخفیف پلکانی
ناموجود
611,800 تومان
مشاهده تخفیف پلکانی
ناموجود
594,550 تومان
مشاهده تخفیف پلکانی
542,800 تومان
مشاهده تخفیف پلکانی
284,900 تومان
مشاهده تخفیف پلکانی
139,810 تومان
مشاهده تخفیف پلکانی
132,825 تومان
مشاهده تخفیف پلکانی
55,440 تومان
مشاهده تخفیف پلکانی
ناموجود
بررسی اجمالی رله فیندر 601390240040

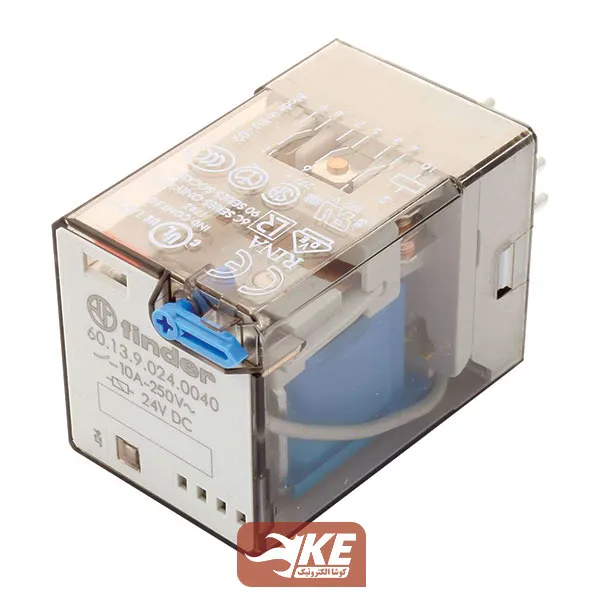

رله فیندر 601390240040 از نوع رله قدرت 10 آمپری ساخت فیندر ایتالیا با ولتاژ بوبین 24ولت DC است. این رله 11 پایه و دارای 3 کنتاکت (سه باز و سه بسته مجزا) است که می‌توان از طریق سوکت 9023 روی ریل مینیاتوری و داخل تابلو استفاده کرد. کد فنی این رله 60.13.9.024.0040 است. رنگ آبی اجزای داخلی این رله نشان‌دهنده ولتاژ تحریک از نوع DC است. تفاوت این رله با رله فیندر 553390240090، در شکل پایه آنست که رله فیندر 601390240040 پایه گرد است.
ویژگی‌های مکانیکی و الکتریکی
- ولتاژ بوبین 24 ولت DC
- تعداد کنتاکت: ۳
- تعداد پایه: ۱۱
- حداکثر ولتاژ قطع و وصل کنتاکت‌ها 400VAC
- فاصله سیم‌پیچ و کنتاکت 8 میلی‌متر
- ولتاژ عایقی تا 6000 ولت بین سیم‌پیچ بوبین و کنتاکت
- تحمل دی‌الکتریک (عایق) بین کنتاکت‌ها تا 1000 ولت
- حداکثر جریان عبوری از هر کنتاکت 10 آمپر برای بار مقاومتی
- قابلیت کنترل موتور تکفاز 0.37 کیلووات 11 میلی‌ثانیه
- عمر مکانیکی ( قطع و وصل رله بدون بار) 10میلیون بار
- عمر الکترونیکی رله 200هزار بار
- مقاوم در برابر ارتعاش و شوک‌های فیزیکی وارده بر رله
- استفاده از از آلیاژ قلع-نقره در کنتاکت‌ها برای رسانایی بهتر
- دمای کارکرد از منفی 40 تا 85 درجه
- نوع نصب: نصب ریلی از طریق سوکت ۹۰۲۳
- کد فنی: 60.13.9.024.0040
در نمونه‌های جدید با استفاده از تکنیک جوش و لحیم الکتریکی اتصالات داخلی، ایزولاسیون بین کنتاکت‌ها افزایش یافته است.
قدرت کلیدزنی رله فیندر 601390240040
جریان درج شده روی رله، جریان نامی و مربوط به بارهایی بدون جریان‌کشی اولیه کاربرد دارد. برای بارهای گوناگون شرایط زیر را درنظر می‌گیریم:
- برای بارهای دسته DC1 (ولتاژ تغذیه DC از نوع بار اهمی و غیر سلفی) می‌توان جریان‌های زیر را قطع و وصل کرد:
- در ولتاژ 30VDC حداکثر جریان 10 آمپر
- در ولتاژ 110VDC حداکثر جریان 400 میلی‌آمپر
- در ولتاژ 220VDC حداکثر جریان 150 میلی‌آمپر
- برای بارهای دسته AC1 (ولتاژ تغذیه AC از نوع بار اهمی و غیر سلفی) می‌توان حداکثر تا بار 2500 ولت‌آمپر را قطع و وصل کرد.
- برای بارهای دسته AC15 (ولتاژ تغذیه AC از نوع بار الکترومغناطیسی) در ولتاژ 230VAC می‌توان حداکثر تا بار 500 ولت‌آمپر را قطع و وصل کرد.
- برای بار موتوری تکفاز در ولتاژ 230VAC حداکثر موتور 0.37 کیلووات را می‌توان کنترل کرد.
در انتخاب یک رله به چه نکاتی باید توجه کرد؟
- ولتاژ و جریان بوبین رله
- ولتاژ و جریان قابل‌تحمل کنتاکت با توجه به نوع بار
- تعداد کنتاکت موردنیاز
- شکل ظاهری رله
| وزن | 125 گرم |
|---|---|
| سازنده(برند) | فیندر (ایتالیا) |
| ولتاژ ورودی/تحریک | 24vDC |
| جریان خروجی(نامی) | 10 آمپر |
| تعداد کنتاکت | سه |
| تعداد پایه | 11 پایه |
| نوع نصب | ریلی |
| تعداد در جعبه(بسته) | 10 عدد |
| گارانتی | اصالت و سلامت الکتریکالی کالا |
