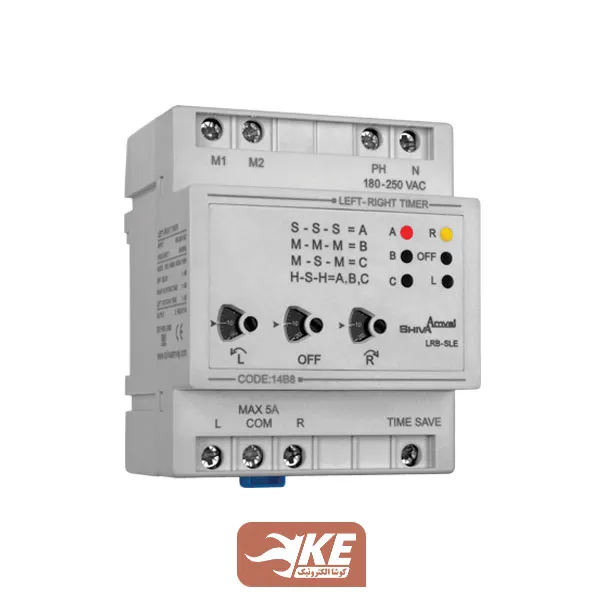

تایمر چپ‌گرد راست‌گرد 14B8 شیوا امواج مدل LRB-SLE

ویژگی‌ها
سازنده(برند): شیوا امواج (ایران)
ولتاژ تغذیه: 180 تا 250 ولت
نوع نصب: ریلی, روی درب تابلو
گارانتی: 3سال بی‌قید و شرط

تنظیم دقیق زمان برای حرکت چپ و راست موتور توسط دو رله

ناموجود

ارسال توسط کوشانیک
ناموجود

توضیحات

بررسی اجمالی تایمر چپ‌گرد-راست‌گرد شیوا امواج

با استفاده از تایمر چپ‌گرد-راست‌گرد شیوا امواج می‌توان یک کنترل خودکار روی حرکت چپ و راست موتور داشت. این تایمر دو رله خروجی دارد و با نصب آن، موتور در مدت‌زمان مشخصی در یک‌جهت کار می‌کند(رله A وصل و رله B قطع) و سپس با یک‌زمان تأخیر، در جهت مخالف حرکت می‌کند( رله B وصل و رله A قطع( و این عمل پی‌درپی ادامه می‌یابد. ویژگی‌های این محصول عبارتند از:

  • امکان تنظیم زمان‌های چپ‌گرد، استراحت، راست‌گرد
  • عدم‌تغییر زمان تنظیم‌شده در اثر ضربات کنتاکتور تابلو
  • دارای 3 نشانگر  وصل بودن رله‌های A و B، زمان استراحت
  • قابلیت تنظیم  4 نوع زمان‌سنجی مختلف:
    1. LRB-SS : ثانیه – ثانیه – ثانیه
    2. LRB-MS : دقیقه – ثانیه – دقیقه
    3. LRB-MM  : دقیقه – دقیقه – دقیقه
    4. LRB-HM : ساعت – دقیقه – ساعت



مشخصات فنی تایمر چپ‌گرد – راست‌گرد شیوا امواج

  • تغذیه : 180 الی 250 ولت AC، 50 تا 60 هرتز
  • محدوده تنظیم زمان‌بر مبنای ثانیه، دقیقه یا ساعت
  • كارایی مطلوب در دمای منفی 20 الی 65 درجه سانتی‌گراد و رطوبت حداکثر 70%
  • خروجی: 2 رله 5A



راهنمای نصب و تنظیم تایمر چپ‌گرد – راست‌گرد شیوا امواج

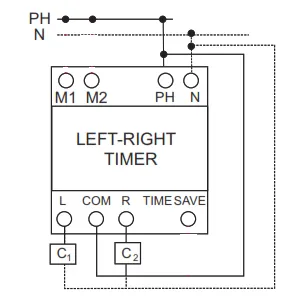

برای نصب این تایمر، پس از اتصال فاز و نول به ترمینال تغذیه ورودی، لازم است تا یک اتصال بین فاز و ترمینال COM خروجی نیز برقرار شود. مطابق عکس زیر، یک کنتاکتور منطبق بر آمپراژ موتور به ترمینال L و یک کنتاکتور نیز به ترمینال R وصل می‌کنیم.

دانلود کنید >> راهنمای نصب تایمر چپ‌گرد – راست‌گرد شیوا امواج

راهنمای نصب و تنظیم تایمر چپ‌گرد - راست‌گرد شیوا امواج



اما برای تنظیم تایمر، علاوه بر تنظیم سه پیچ روی دستگاه برای حالت چپگرد، راستگرد و تنظیم زمان استراحت بین چپگرد – راستگرد لازم است تا توسط سه ترمینال M1، M2 و Time Save تنظیماتی دیگر نیز انجام دهیم.

از دو ترمینال M1 و M2 برای تعیین واحد زمانی ( ثانیه/دقیقه) مطابق جدول زیر استفاده می‌کنیم. ستون Mode در واقع همان نوشته‌های روی بدنه دستگاه است و هر Mode که تنظیم شده باشد، توسط نشانگرهای A، B و C نمایش داده می‌شود:

تنظیم واحد زمانی در تایمر چپگرد-راستگرد شیوا

از ترمینال Time Save برای ذخیره کردن زمان استفاده می‌شود. به اینصورت که اگر این ترمینال به فاز وصل شود، درصورت قطع برق، زمان سپری شده از هر مرحله در دستگاه ذخیره و با وصل مجدد برق ادامه زمان را در نظر گرفته و خروجی مربوطه فعال می‌شود.



تجهیزات جانبی:

رله‌های خروجی مولتی تایمر آنالوگ شیوا امواج تنها برای استفاده در مدار فرمان مناسب بوده و جهت عملکرد صحیح و افزایش طول عمر باید در خروجی از دو کنتاکتور با جریان مناسب استفاده کرد.
